1X2 Port Configuration RJ45 PCB Connector with Gold Plating 6u and Right Angle PCB Mount for Communication

contacto

Configuração de Porta 1X2 Conector RJ45 PCB com Banho de Ouro 6u e Montagem em PCB de Ângulo Reto para Comunicação

Quantidade de ordem mínima :	1 peça	Preço :	Please contact us to get the latest price.
Detalhes da embalagem :	Bandeja em caixa	Tempo de entrega :	10 dias
Termos de pagamento :	T/T,D/P,D/A,L/C,Western Union,	Habilidade da fonte :	100 mil peças/dia

Lugar de origem:	Dongguan da China	Marca:	DGKYD
Certificação:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número do modelo:	DGKYD112B015IWE1DPDJ
Documento:	DGKYD112B015IWE1DPDJ.pdf

Informação detalhada
Categoria de desempenho:	Gato 5	Aplicação de circuito:	Sinal
Configuração da porta:	1x2	Orientação de montagem em PCB:	Ângulo reto
Material de habitação:	PBT branco	Blindado:	SIM
Chapeamento:	GLOD PLATING 6U/15U/30U/50U	Aplicativo:	PCB
Cor do LED:	Não	Temperatura de operação:	-40°C~+85°C
Temperatura de armazenamento:	-40°C~+85°C
Destacar:	Conector PCB RJ45 de configuração de porta 1X2 , Jack modular RJ45 do chapeamento de ouro 6u , Conector magnético RJ45 para montagem em PCB em ângulo reto

Descrição de produto

1x2 Ganged Dual Port Ethernet RJ45 PCB Connector Jack magnético para comunicação DGKYD112B015IWE1DPDJ

Visão geral do produto

1x2 ganged dual port ethernet RJ45 PCB conector jack magnético concebido para aplicações de comunicação.

Documentação do produto: DGKYD112B015IWE1DPDJ.pdf

Parâmetros técnicos

Parâmetro	Valor	Parâmetro	Valor
Número da parte	DGKYD112B015IWE1DPDJ	Marca	DGKYD/OEM/ODM
Tipo de produto	Conector-Modular	Estilo do conector	- Jack. - Não.
Tipo Jack	RJ45	Tipo de conector	Garrafa modular
Estilo de fecho	Padrão	Fechadura	TAB-BAIXO
Filtro	Com Filtro	Opção LED	Sem LED
Cor LED	- Não, não.	Paradas do painel	Com paradas de painel
Escondido	Sem escudo metálico	Aplica-se a:	Placas de circuito impresso
Configuração de porta	Portão duplo	Número de posições	10
Configuração do Jack	1X2	Terminais por porto	8
Material do escudo	Cobre ligado pré-coberto com níquel	Orientação da montagem do PCB	Entrada lateral (Ângulo direito)
Revestimento da área de acasalamento por contacto	Ouro 6u	Material de base de contacto	Fósforo Bronze
Material de revestimento de contacto da cauda de solda	Chumbo de estanho sobre níquel	Estilo de montagem de PCB	Através do Buraco
Método de terminação da placa de PC	Através de um ajuste de pressão	Bloqueio de bordo	Com/sem bloqueio de bordo
Material de habitação	Poliéster PBT	Cor da carcaça	Cinza
Temperatura do material da habitação	Padrão	Classificação UL de inflamabilidade	UL 94V-0

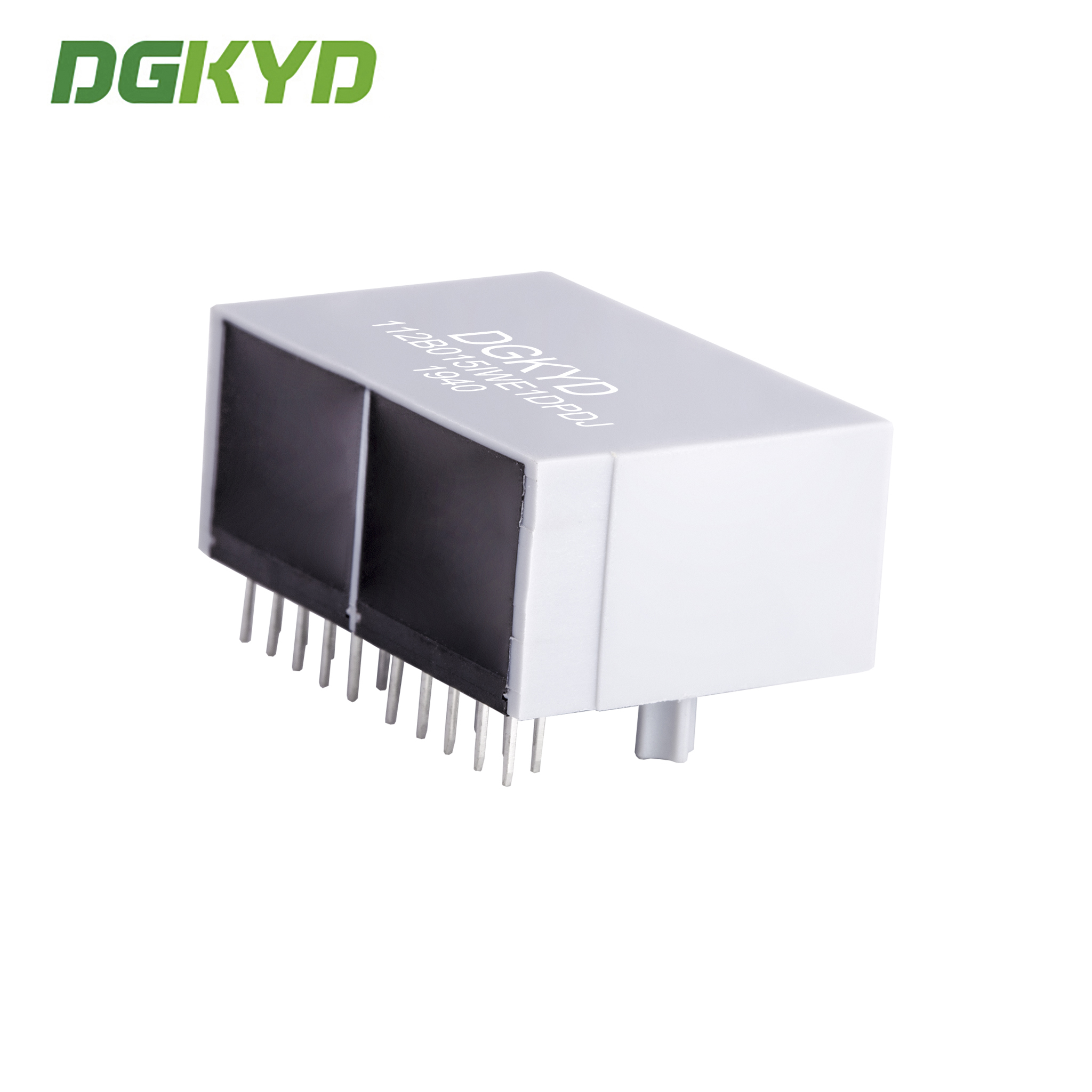

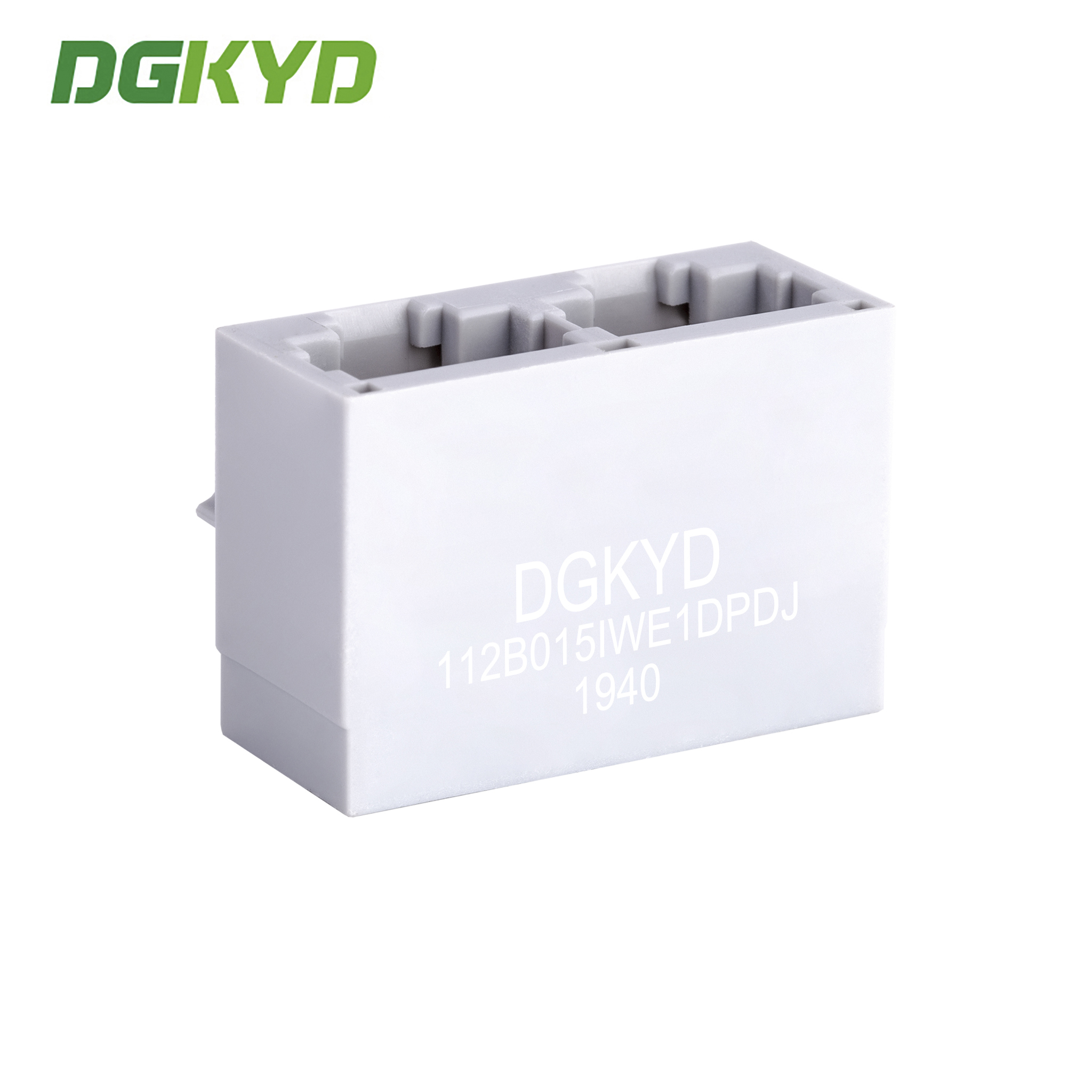

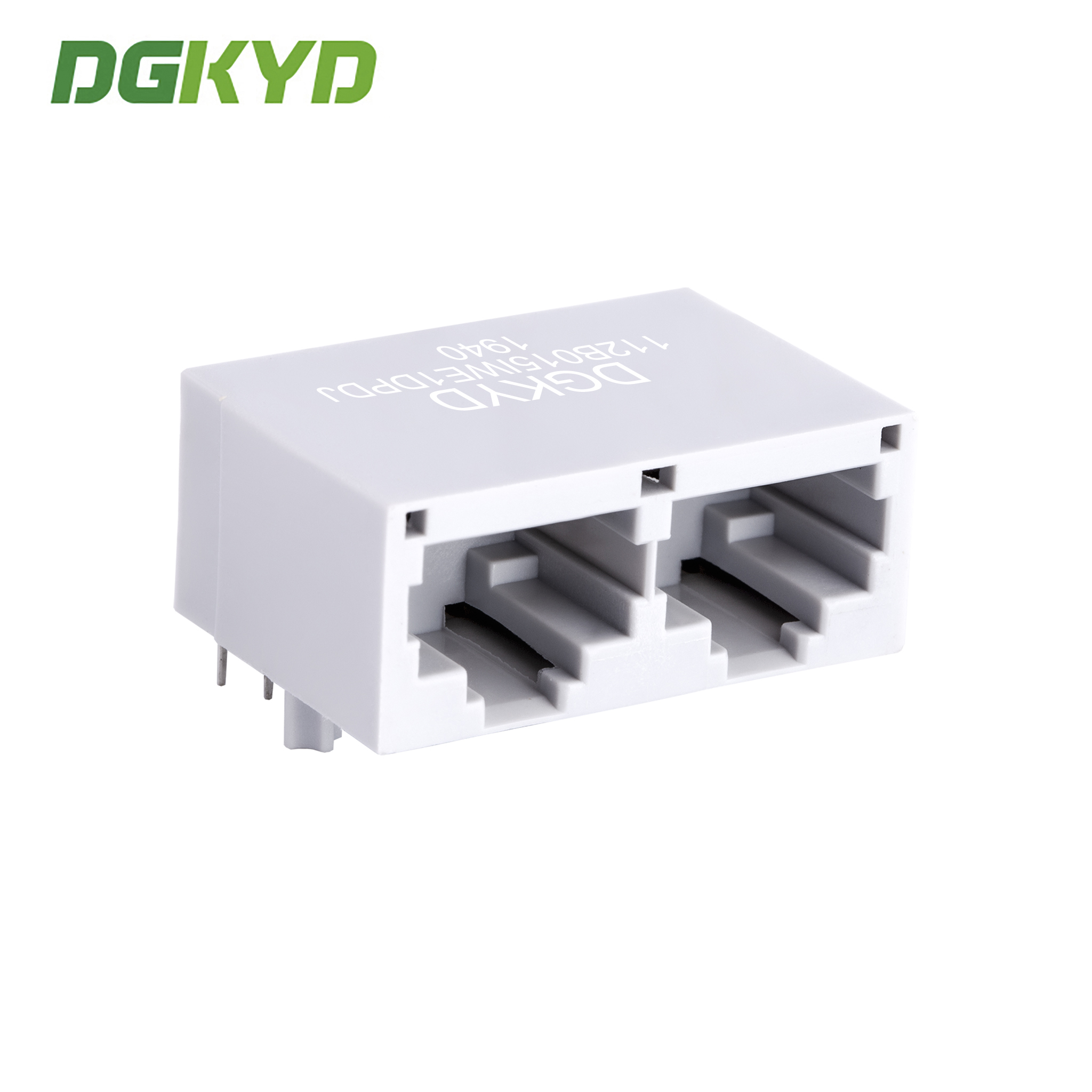

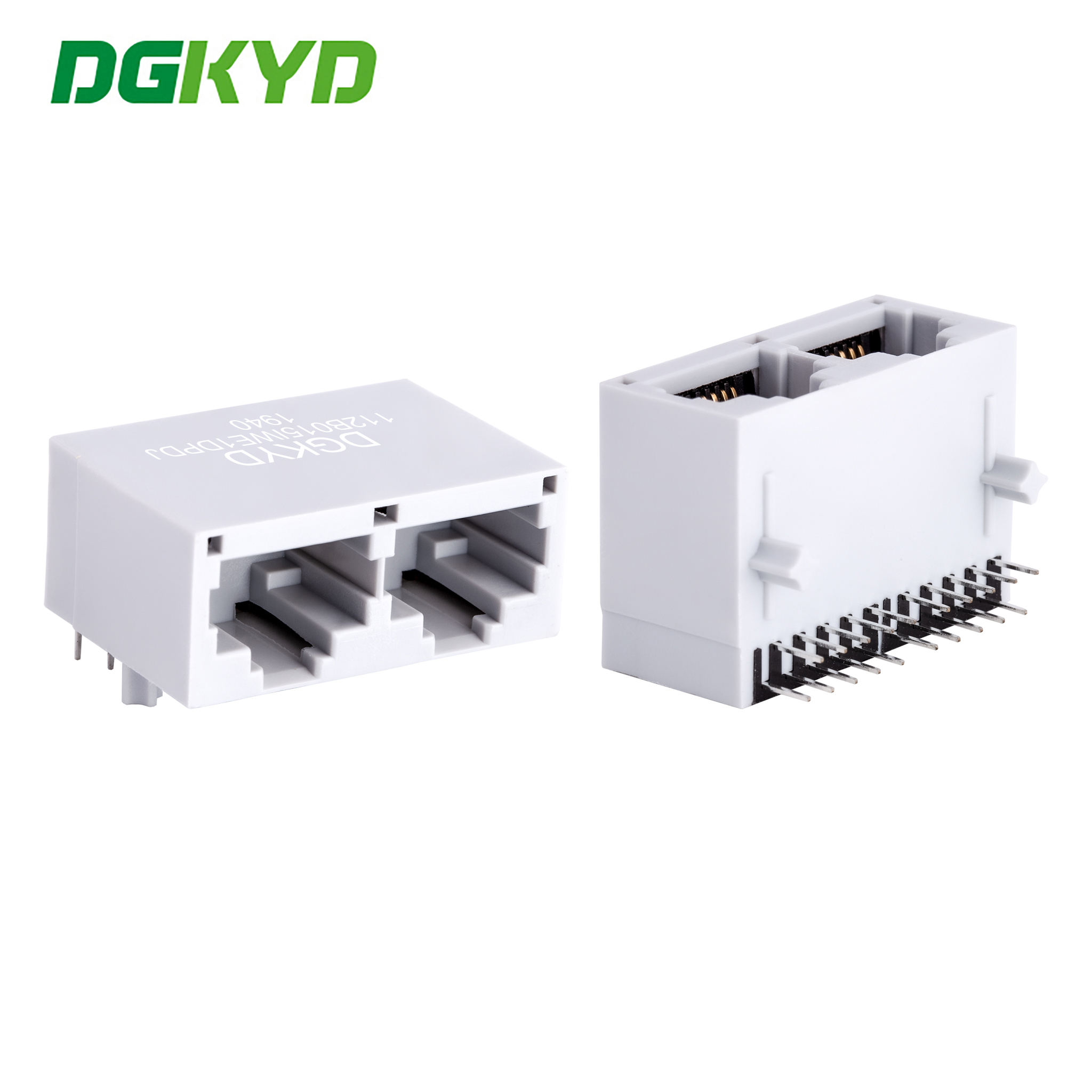

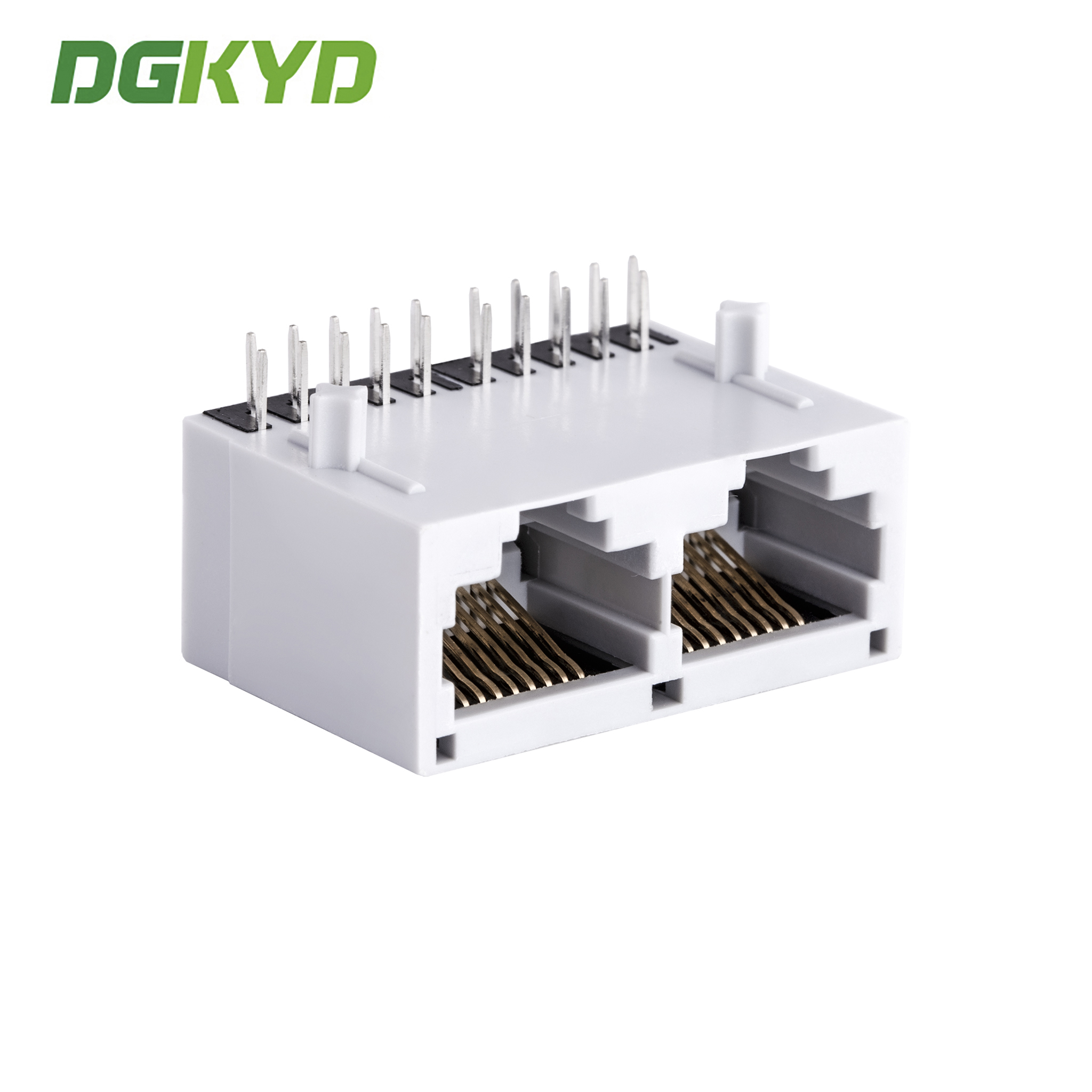

Imagens do produto

Especificações técnicas

Tipo de interface: conector RJ45 para Ethernet 10/100/1000BASE-T
Tipo: RJ45 com magnéticos incorporados
Frequência de trabalho: Frequência elevada com características de filtragem e anti-interferência
Temperatura de funcionamento: -40°C a 85°C
Temperatura de armazenamento: -40°C a 85°C
Soldagem sem chumbo: altura de soldagem em ondas até 265°C

Capacidades de fabrico

RJ45 série completa de acessórios de circuito integrado, fornecimento directo do fabricante

Modo de funcionamento: fabricante
Prazo de entrega: Aproximadamente duas semanas para encomendas normais
Opções de personalização:
- Luz indicadora LED (verde, amarelo, vermelho, laranja, azul, LED bicolor)
- Escudo com ou sem dedos EMI
- Proporção de bobina do núcleo magnético
- Opções de diversificação de circuitos magnéticos
- Revestimento em ouro de contacto (FU, 3U, 6U, 15u, 30U, 50U)
- Material de caixa de plástico (PBT, PA46, PA9T, LCP)

Os nossos produtos cumprem os padrões da indústria em termos de propriedades elétricas, dimensões mecânicas e conformidade ambiental.

Perguntas Frequentes

É uma empresa comercial ou fabricante?

Somos um fabricante. Bem-vindo a visitar a nossa fábrica.

E quanto ao seu tempo de entrega?

Para produtos em estoque, entrega dentro de 5-7 dias úteis após o pagamento. Para produtos personalizados e fora de estoque, o tempo de entrega é confirmado com base na quantidade do pedido.

Pode fornecer amostras?

Normalmente fornecemos 2-3 amostras de produtos padrão gratuitamente para fins de teste.

Posso pôr o meu próprio logo?

Como fabricante com 11 anos de experiência em OEM, somos totalmente capazes de personalizar produtos para as suas especificações.
