RJ45 Connector Modular Jack with 6u Gold Plating Filter and TAB-Down Port for Gigabit Ethernet

Jack modular de conector RJ45 com filtro de revestimento em ouro 6u e porta TAB-Down para Gigabit Ethernet

contacto

Jack modular de conector RJ45 com filtro de revestimento em ouro 6u e porta TAB-Down para Gigabit Ethernet

Quantidade de ordem mínima :	Negociação	Preço :	Please contact us to get the latest price.
Detalhes da embalagem :	560 Bandeja em caixa	Tempo de entrega :	10 dias
Termos de pagamento :	T/T,D/P,D/A,L/C,Western Union,	Habilidade da fonte :	100 mil peças/dia

Lugar de origem:	Dongguan da China	Marca:	DGKYD
Certificação:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número do modelo:	DGKYD112Q060AB2A1D
Documento:	DGKYD112Q060AB2A1D.pdf

Informação detalhada
Tipo de produto:	RJ45	Método de encapsulamento:	Pacote duplo em linha
Estilo de montagem em PCB:	MERGULHAR	Filtro:	Com filtro
Escudo:	Latão	Número de posições/contatos:	8p10c (RJ45, Ethernet)
Número de portas:	Aba-para baixo	Dimensão (mm):	30,821,113,55
Chapeamento de contato:	chapeamento do glod 6u	Cor da caixa:	Preto
Temperatura de armazenamento:	- 40 ℃ ~ 85 ℃
Destacar:	conector RJ45 do chapeamento de ouro 6u , Com Filtro Jack Modular , Soquete Ethernet de porta TAB-Down

Descrição de produto

Conector RJ45 Gigabit Ethernet Filtragem de Rede Interface Socket DGKYD112Q060AB2A1D

Visão geral do produto

Conector RJ45 Gigabit Ethernet soquete de interface de filtragem de rede DGKYD112Q060AB2A1D concebido para aplicações de rede de alto desempenho com capacidades de filtragem integradas.

Número da parte: DGKYD112Q060AB2A1D

Documentação do produto: DGKYD112Q060AB2A1D.

Parâmetros técnicos

Parâmetro	Valor	Parâmetro	Valor
Número da parte	DGKYD112Q060AB2A1D	Marca	DGKYD/OEM/ODM
Tipo de produto	Conector-Modular	Estilo do conector	- Jack. - Não.
Tipo Jack	RJ45	Tipo de conector	Garrafa modular
Estilo de fecho	Padrão	Fechadura	TAB-BAIXO
Filtro	Com Filtro	Opção LED	Com LED
Cor LED	Verde/amarelo	Paradas do painel	Com paradas de painel
Escondido	Com escudo metálico	Aplica-se a:	Placas de circuito impresso
Configuração de porta	Portão duplo	Número de posições	10
Configuração do Jack	1X2	Terminais por porto	8
Material do escudo	Cobre ligado pré-coberto com níquel	Orientação da montagem do PCB	Entrada lateral (Ângulo direito)
Revestimento da área de acasalamento por contacto	Ouro 6u	Material de base de contacto	Fósforo Bronze
Material de revestimento de contacto da cauda de solda	Chumbo de estanho sobre níquel	Estilo de montagem de PCB	Através do Buraco
Método de terminação da placa de PC	Através de um ajuste de pressão	Bloqueio de bordo	Com/sem bloqueio de bordo
Material de habitação	Poliéster PBT	Cor da carcaça	Negro
Temperatura do material da habitação	Padrão	Classificação UL de inflamabilidade	UL 94V-0

Imagens do produto

Diagrama técnico

Visão interna

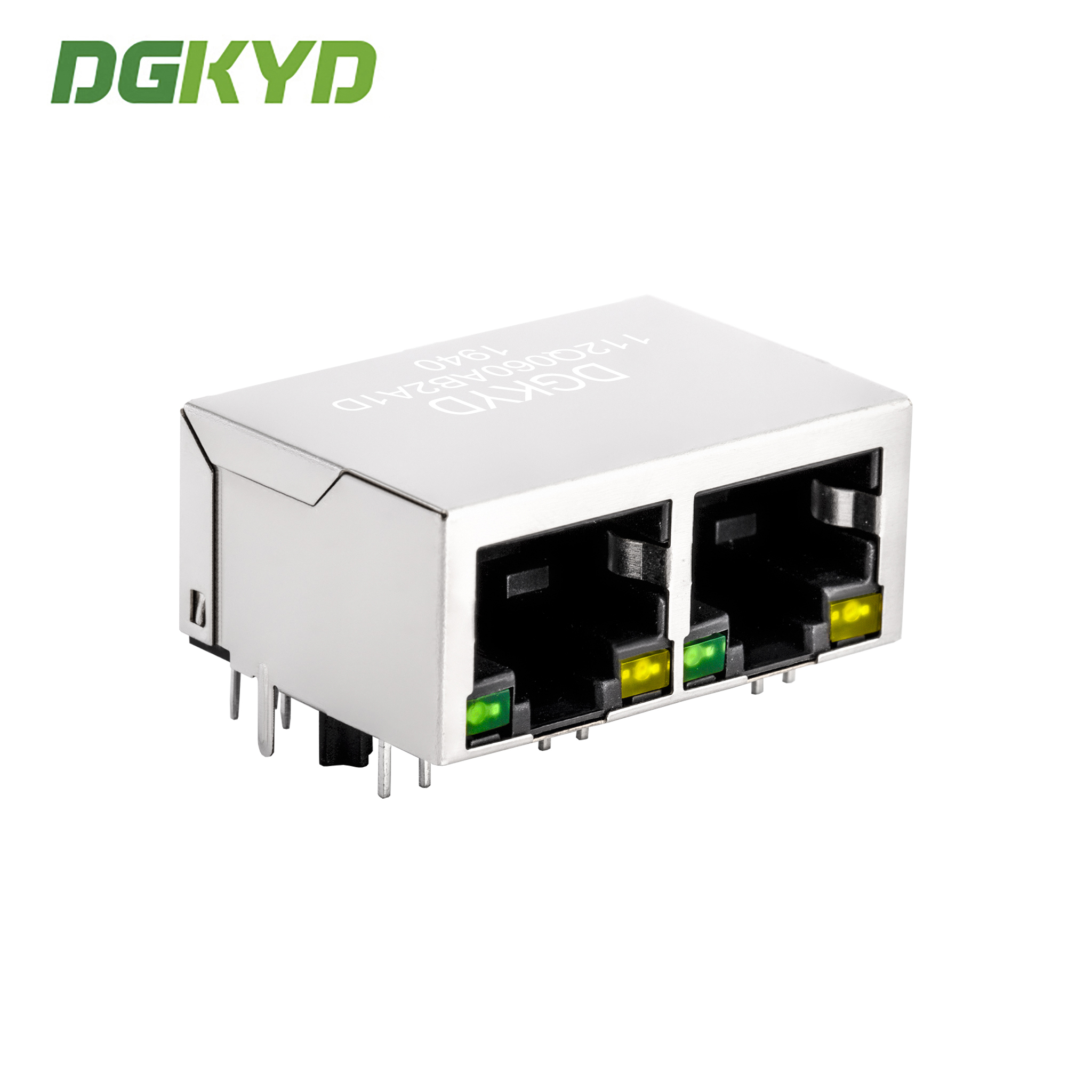

Vista da frente

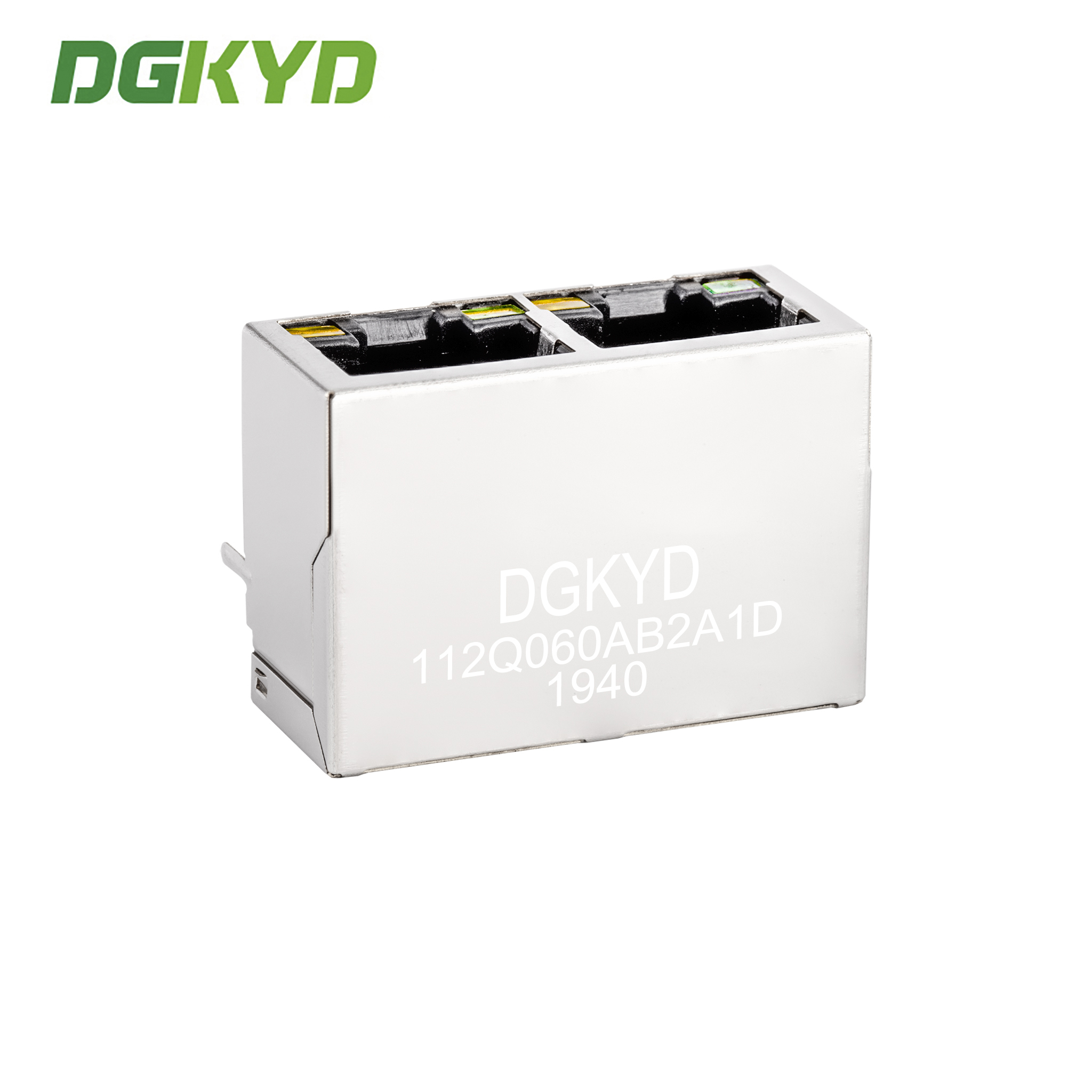

Vista angular

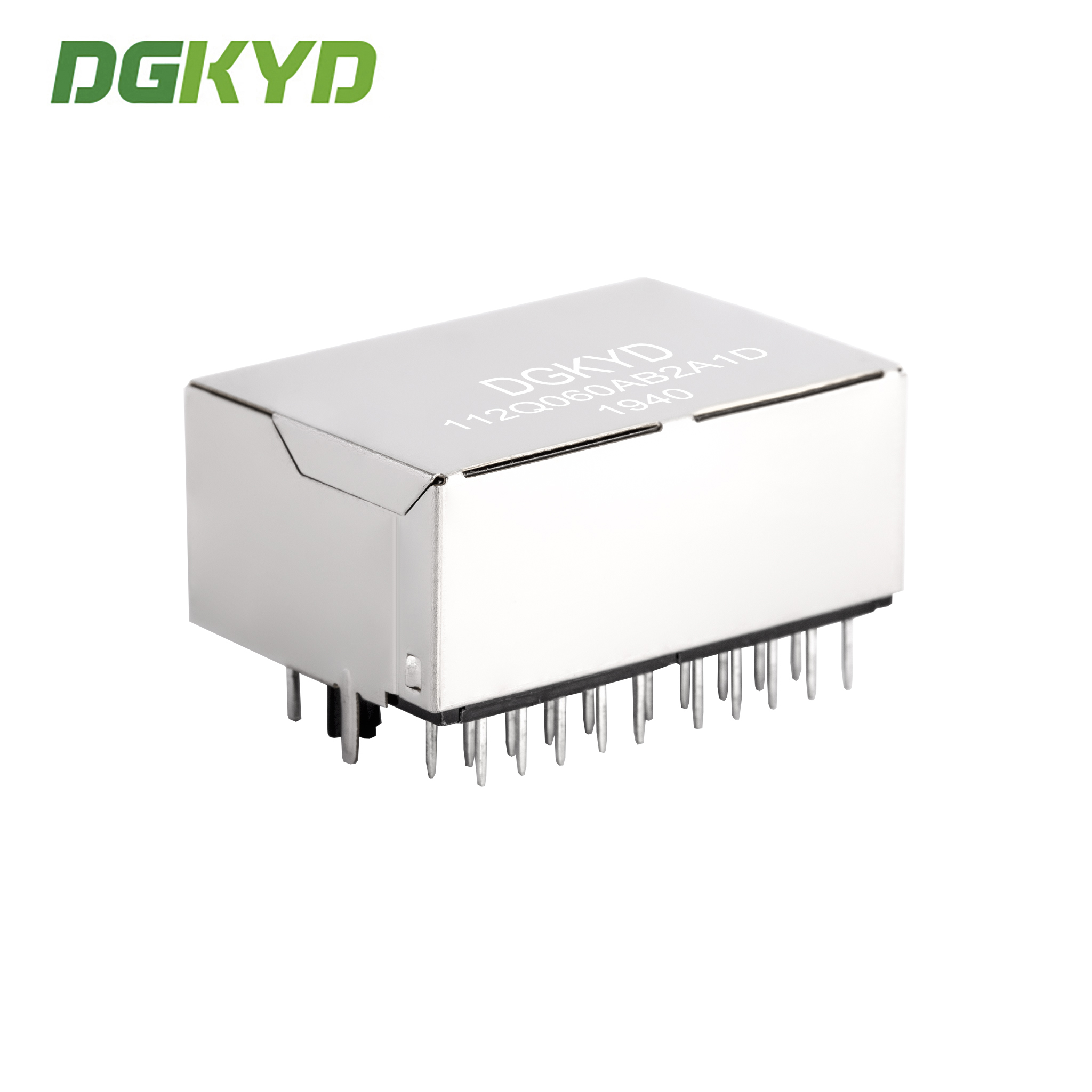

Vista de montagem

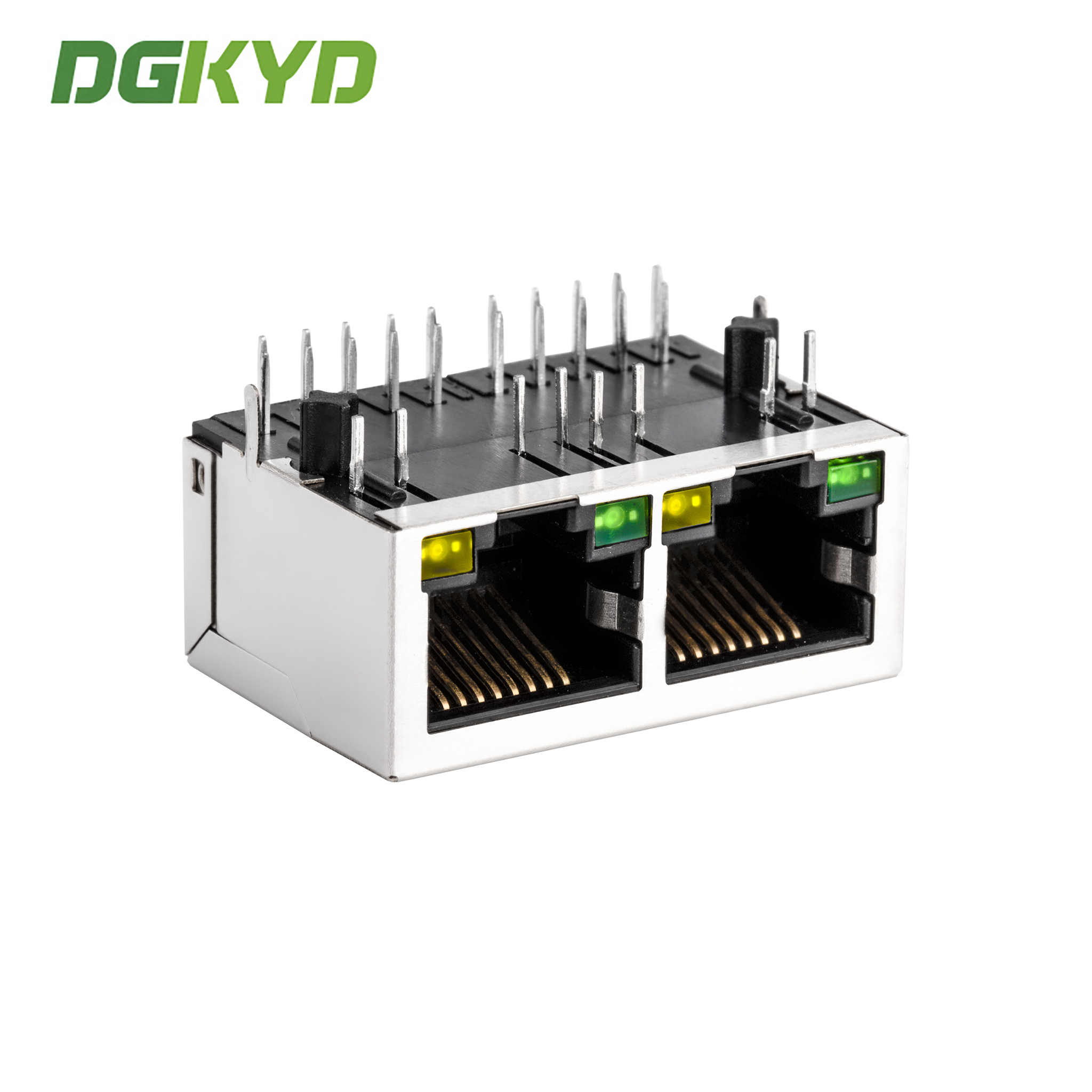

Interface de PCB

Indicador LED

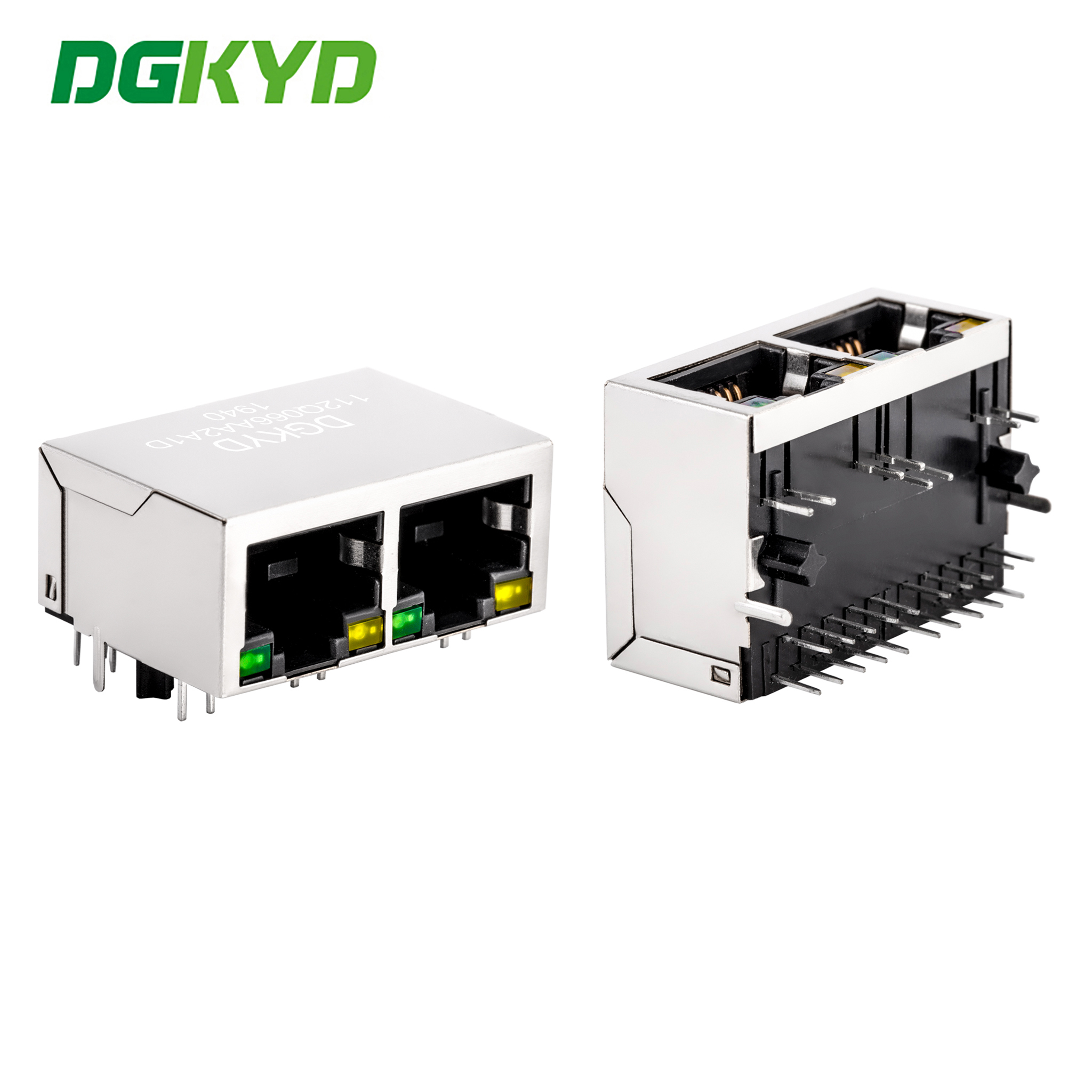

Assembleia Final

Especificações técnicas

Tipo de interface: conector RJ45 para Ethernet 10/100/1000BASE-T
Tipo: RJ45 com magnéticos incorporados
Frequência de trabalho: Frequência elevada com características de filtragem e anti-interferência
Temperatura de funcionamento: -40°C a 85°C
Temperatura de armazenamento: -40°C a 85°C
Soldagem sem chumbo: altura de soldagem em ondas até 265°C

Capacidades de fabrico

RJ45 série completa de acessórios de circuito integrado, fornecimento direto do fabricante.

Modo de funcionamento: fabricante
Prazo de entrega: Aproximadamente duas semanas para encomendas normais
Opções de personalização:
- Luz indicadora LED (verde, amarelo, vermelho, laranja, azul, LED bicolor)
- Escudo com ou sem dedos EMI
- Proporção de bobina do núcleo magnético
- Opções de diversificação de circuitos magnéticos
- Revestimento em ouro de contacto (FU, 3U, 6U, 15u, 30U, 50U)
- Material de caixa de plástico (PBT, PA46, PA9T, LCP)

A sua satisfação é o nosso principal objectivo de serviço!

Perguntas Frequentes

É uma empresa comercial ou fabricante?

Somos um fabricante. Bem-vindo a visitar a nossa fábrica.

E quanto ao seu tempo de entrega?

Para produtos em estoque, entrega dentro de 5-7 dias úteis após o pagamento. Para produtos personalizados e fora de estoque, o tempo de entrega é confirmado com base na quantidade do pedido.

Pode fornecer amostras?

Normalmente fornecemos 2-3 amostras de produtos padrão gratuitamente para fins de teste.

Posso pôr o meu próprio logo?

Como fabricante com 11 anos de experiência em OEM, somos totalmente capazes de personalizar produtos para as suas especificações.
