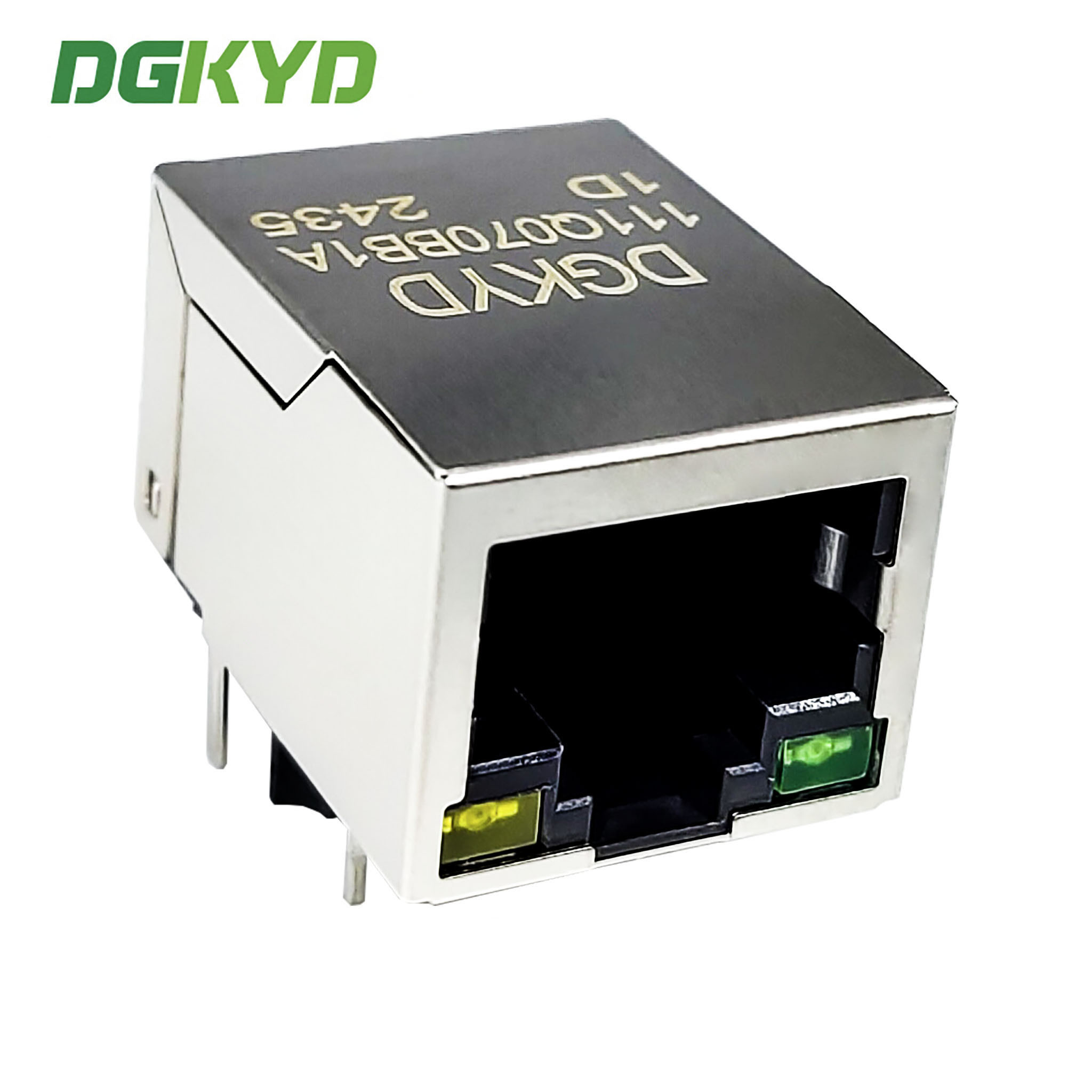

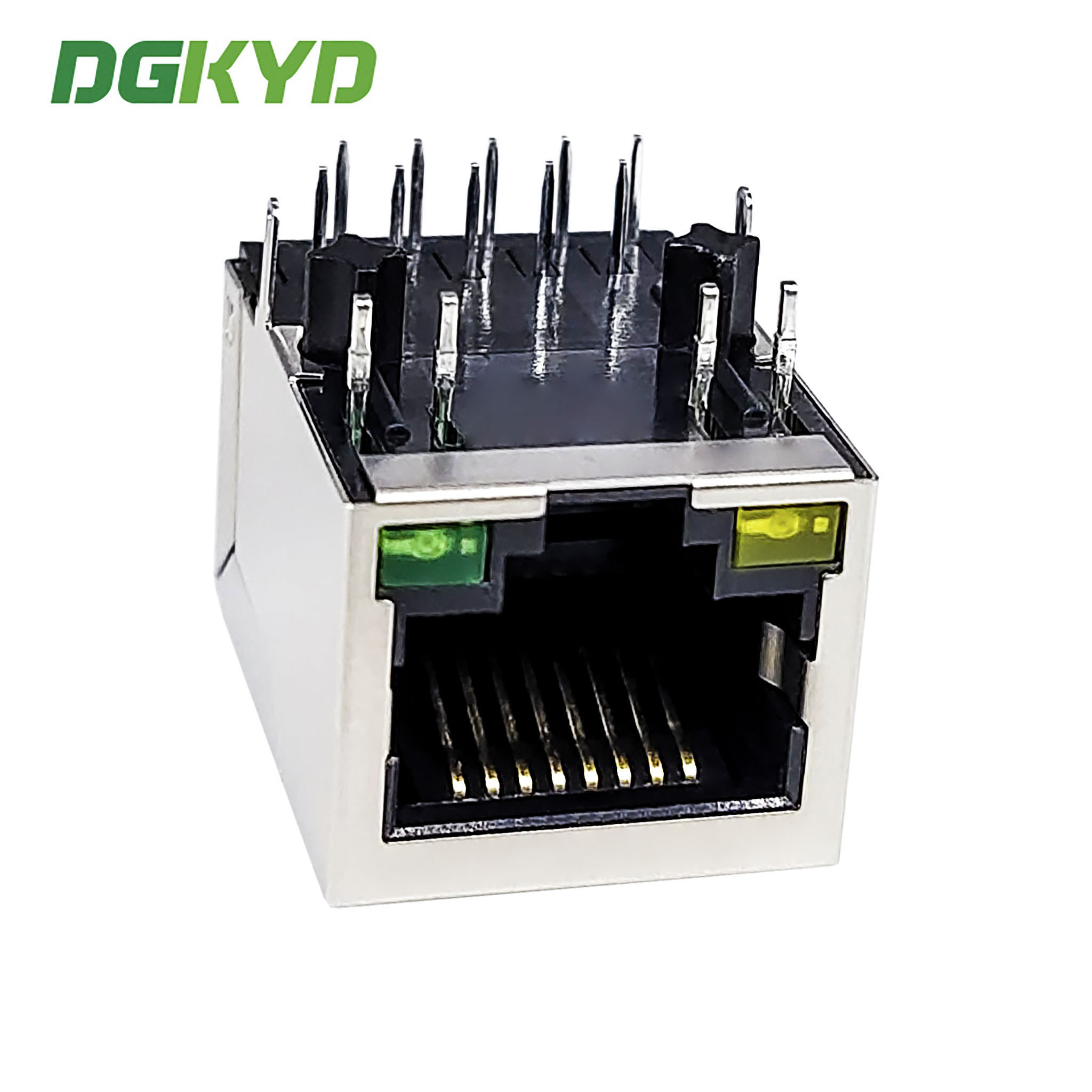

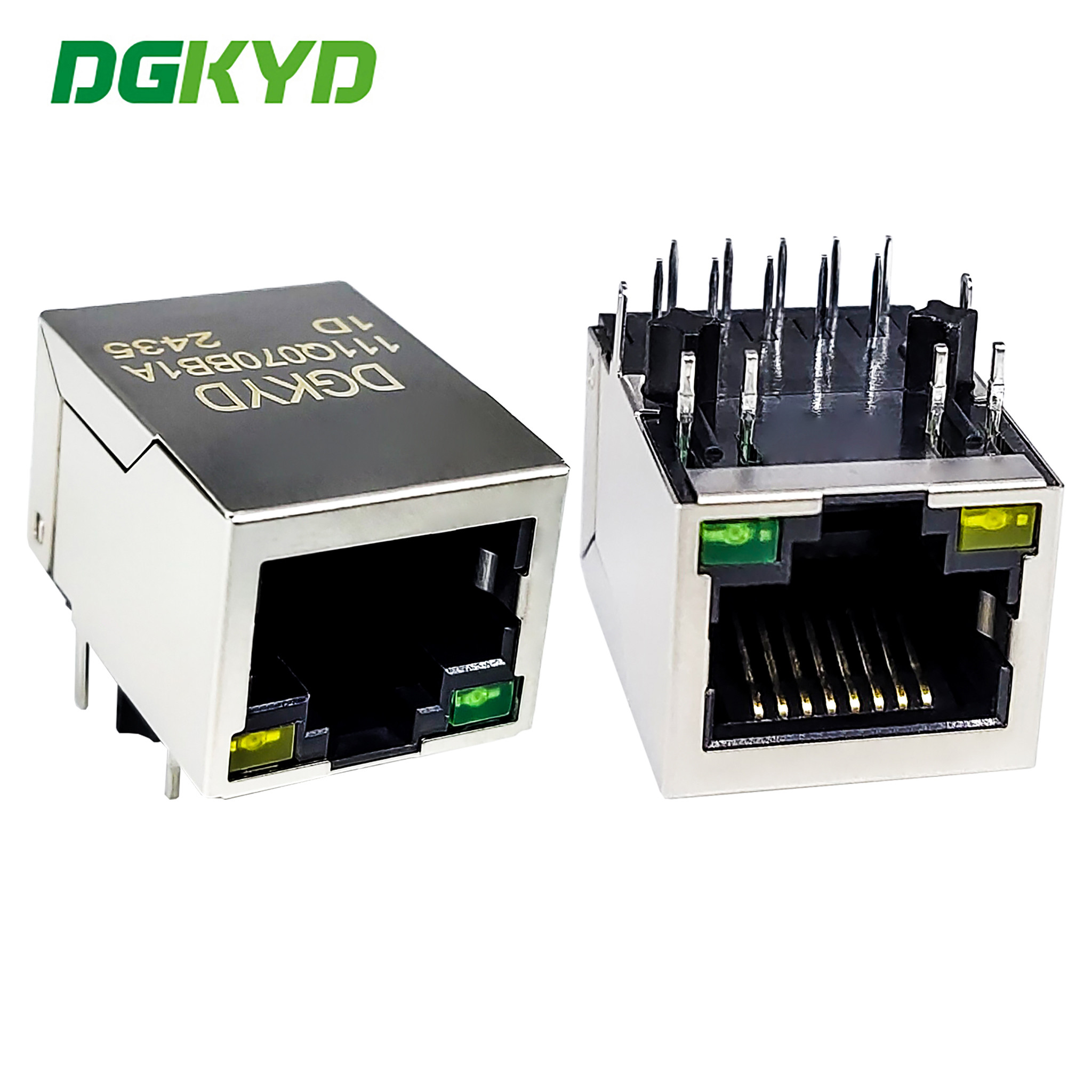

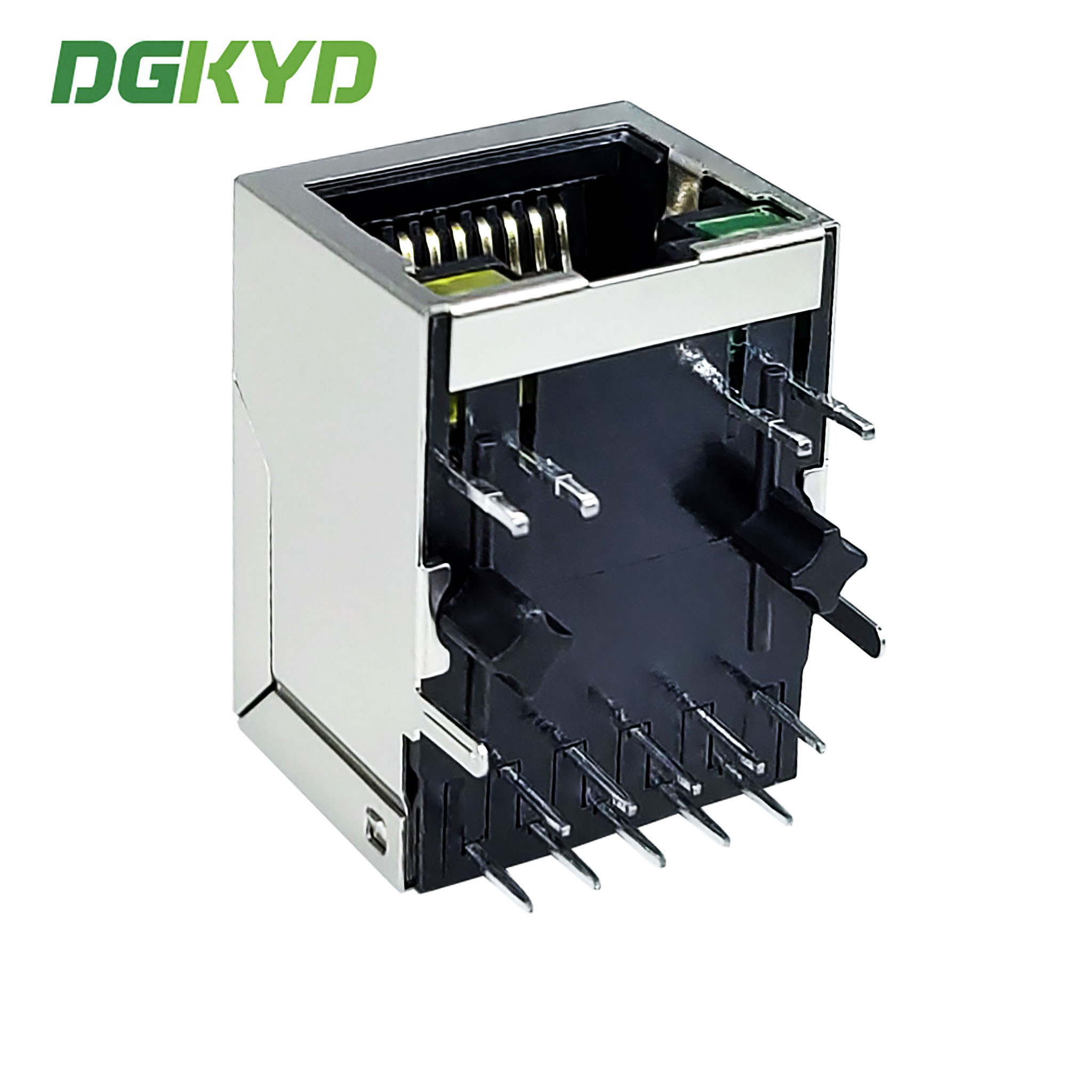

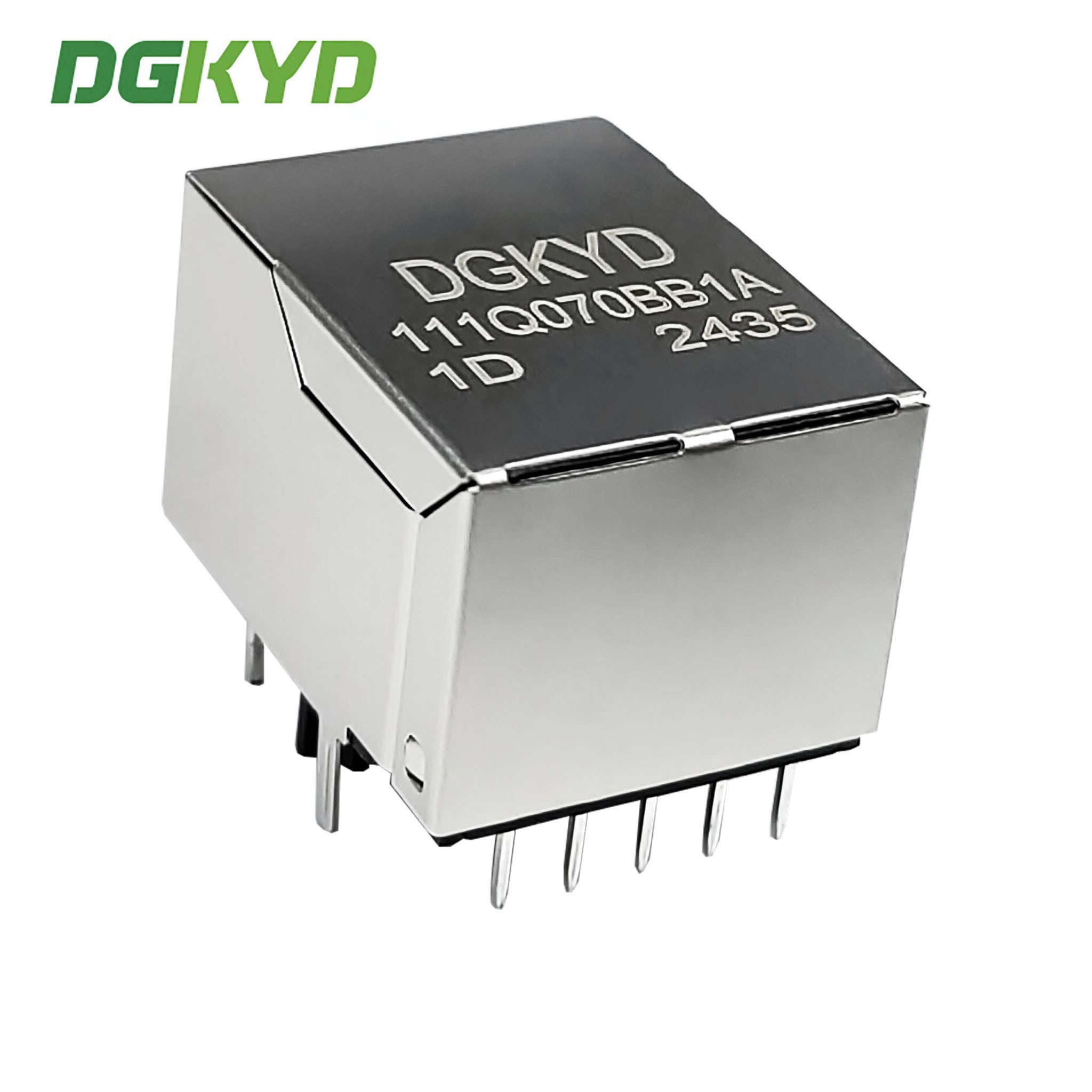

RJ45 Network Connector With Transformer , 180 Degree Gigabit Communication Interface DGKYD511Q070AB2A8D
Pessoa de Contato : Nicole Zhuo
Número de telefone : +86 18925835585
Whatsapp : +8613538542087
| Minimum Order Quantity : | 1 piece | Preço : | Please contact us to get the latest price. |
|---|---|---|---|
| Packaging Details : | Tray in Carton | Delivery Time : | 10 days |
| Payment Terms : | T/T, D/P, D/A, L/C, Western Union, MoneyGram | Supply Ability : | 100K pcs/day |
| Place of Origin: | DongGuan of China | Marca: | DGKYD |
|---|---|---|---|
| Certificação: | RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 | Model Number: | DGKYD111Q070BB1A1D |
|
Informação detalhada |
|||
| Performance: | Cat 5/5e | Category: | Modular Jacks |
|---|---|---|---|
| Component Type: | PCB Jack | Application: | lan,bridge,PC,router,usb hub network rj45 |
| Gender: | Female RJ45 | Product Name: | RJ45 Ethernet Jack |
| LED Color: | Yellow/Green | Shielded: | Yes |
| Performance Speed: | 1000M BASE-Tx | ||
Descrição de produto
Documento de especificação do produto
DGKYD111Q070BB1A1D.pdf
Parâmetros
| Número da parte | DGKYD111Q070BB1A1D | Marca | DGKYD/OEM/ODM |
| Local de origem | Guangdong, China | Certificação | RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipo de produto | Conector-Modular | Estilo do conector | - Jack. - Não. |
| Tipo Jack | RJ45 | Tipo de conector | Garrafa modular |
| Estilo de fecho | Padrão | Fechadura | TAB-BAIXO |
| Filtro | Com filtro | Opção LED | Com LED |
| Cor LED | Sim L-Amarela/R-Verde | Paradas do painel | Com paradas de painel |
| Escondido | - Sim, sim. | Aplica-se a: | Placas de circuito impresso |
| Velocidade de desempenho | 10/100/1000 BASE-T/TX | Apto para tipo de solda | Refluxo de soldagem ((Alternativo). |
| Configuração de porta | Portos únicos | Número de posições | 10 |
| Configuração do Jack | 1X1 | Terminais por porto | 8 |
| Material do escudo | Cobre ligado pré-coberto com níquel | Orientação da montagem do PCB | Entrada lateral (Ângulo direito) |
| Material de revestimento da área de acasalamento de contacto | Ouro 6u/15u/30u/50u | Material de base de contacto | Fósforo Bronze |
| Material de revestimento de contacto da cauda de solda | Chumbo de estanho sobre níquel | Estilo de montagem de PCB | Através do Buraco |
| Método de terminação da placa de PC | Através de um ajuste de pressão | Bloqueio de bordo | Com/sem bloqueio de bordo |
| Material de habitação | Poliéster PBT | Cor da carcaça | Negro |
| Temperatura do material da habitação | Padrão | Classificação UL de inflamabilidade | UL 94V-0 |
Tipo de interface: aplicação de cabeça de cristal: 10 / 100 / 1000BASE-T Ethernet
Tipo: RJ45 em magnéticos
Frequência de funcionamento: característica de alta frequência: filtragem, anti-interferência
Temperatura de funcionamento:40 °C - 85 °C
Temperatura de armazenagem: - 40 °C - 85 °C
Soldagem sem chumbo: altura de soldagem por ondas até 265 °C
RJ45 série completa de acessórios de circuitos integrados, fornecimento direto do fabricante do conector de rede RJ45
1- Modo de funcionamento: Fabricante
2- Prazo de entrega: no prazo de entrega, aproximadamenteDoisSemanas.
3. Especificações para escolhas: luz indicadora LED ((verde, amarelo, vermelho, laranja, azul, LED bicolor) >
Escudo com ou sem dedos EMI
relação de bobina do núcleo magnético
Diversificação do circuito magnético opcional
Revestimento em ouro de contacto (FU, 3U, 6U, 15u, 30U, 50U)
Material de carcaça de plástico (PBT,PA46,PA9T, LCP)
4As propriedades elétricas dos produtos satisfazem os padrões da indústria, a aparência e as propriedades mecânicas satisfazem as dimensões da aparência, os padrões da indústria de manufatura mecânica,e as normas de protecção do ambienteA sua satisfação é o objectivo do nosso serviço!
Parâmetros de desempenho:
1Aplicado à Ethernet, relação de bobinas: 1TC: 1TC
2Conheça o IEEE 802.3 & ANSIX 3.263 padrão
3Indutância de circuito aberto (OCL): 350 uH(MIN) @ 100 kHz, 0.1VRMScom 8Ma DCBIas
4Processo de solda por ondas a 265 °C Max, que satisfaz os requisitos da norma ROHS da UE
5Resista à tensão: 2250VDC1mA Max, 60s
6.Impedância: 100 ohms
7. Interface RJ45 atende FCC 68.5 norma
8Resistência de corrente contínua: 1,5 Ω
