Descrição de produto

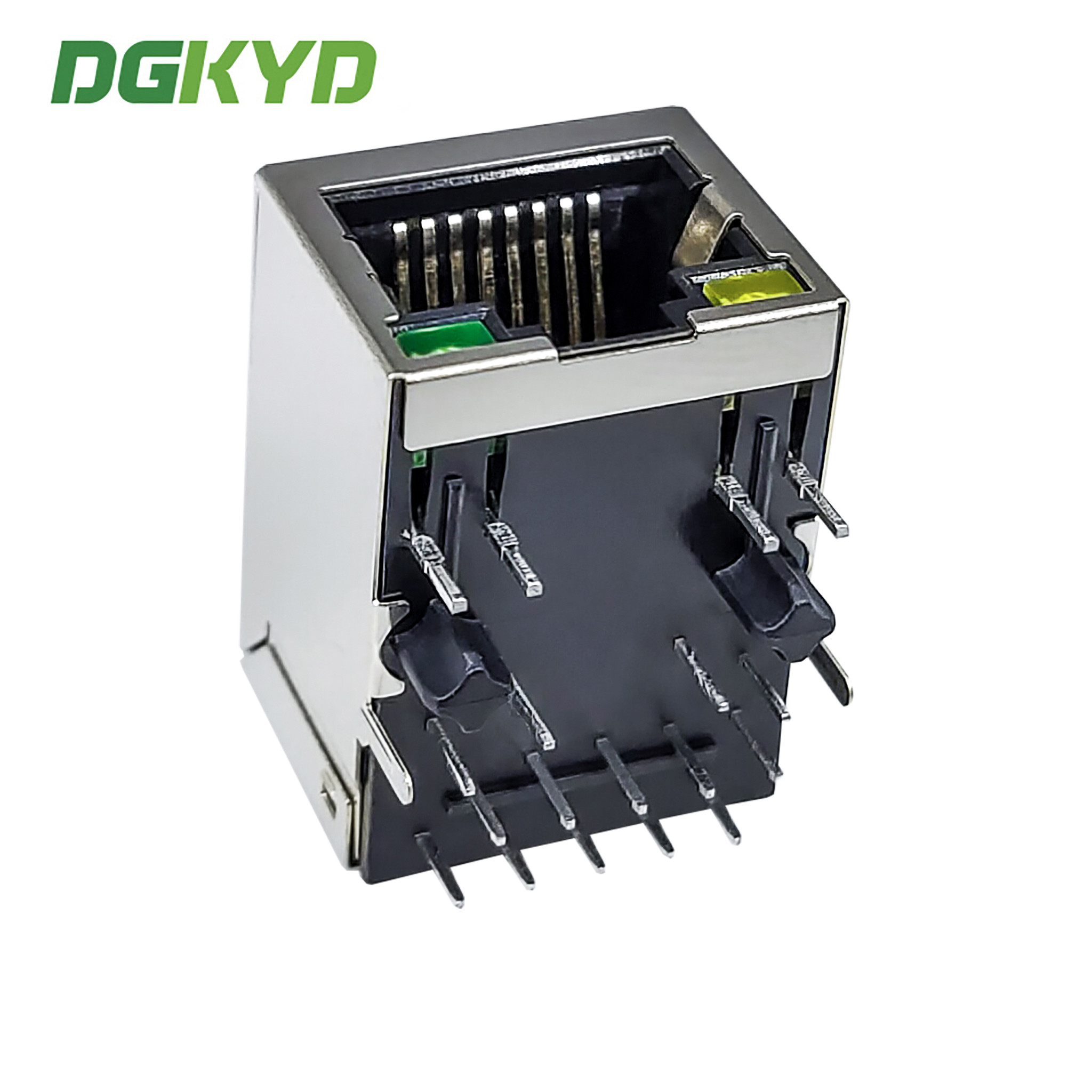

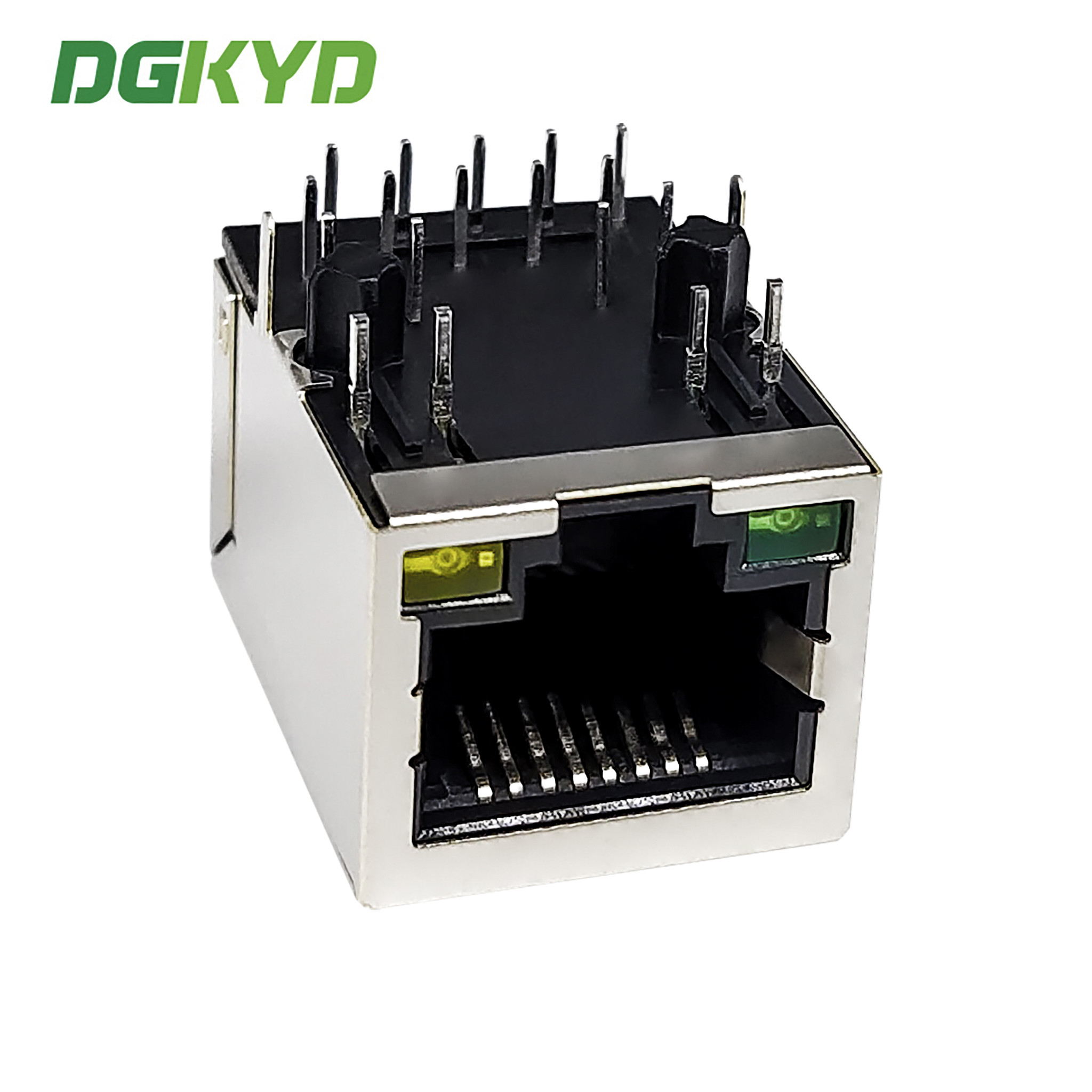

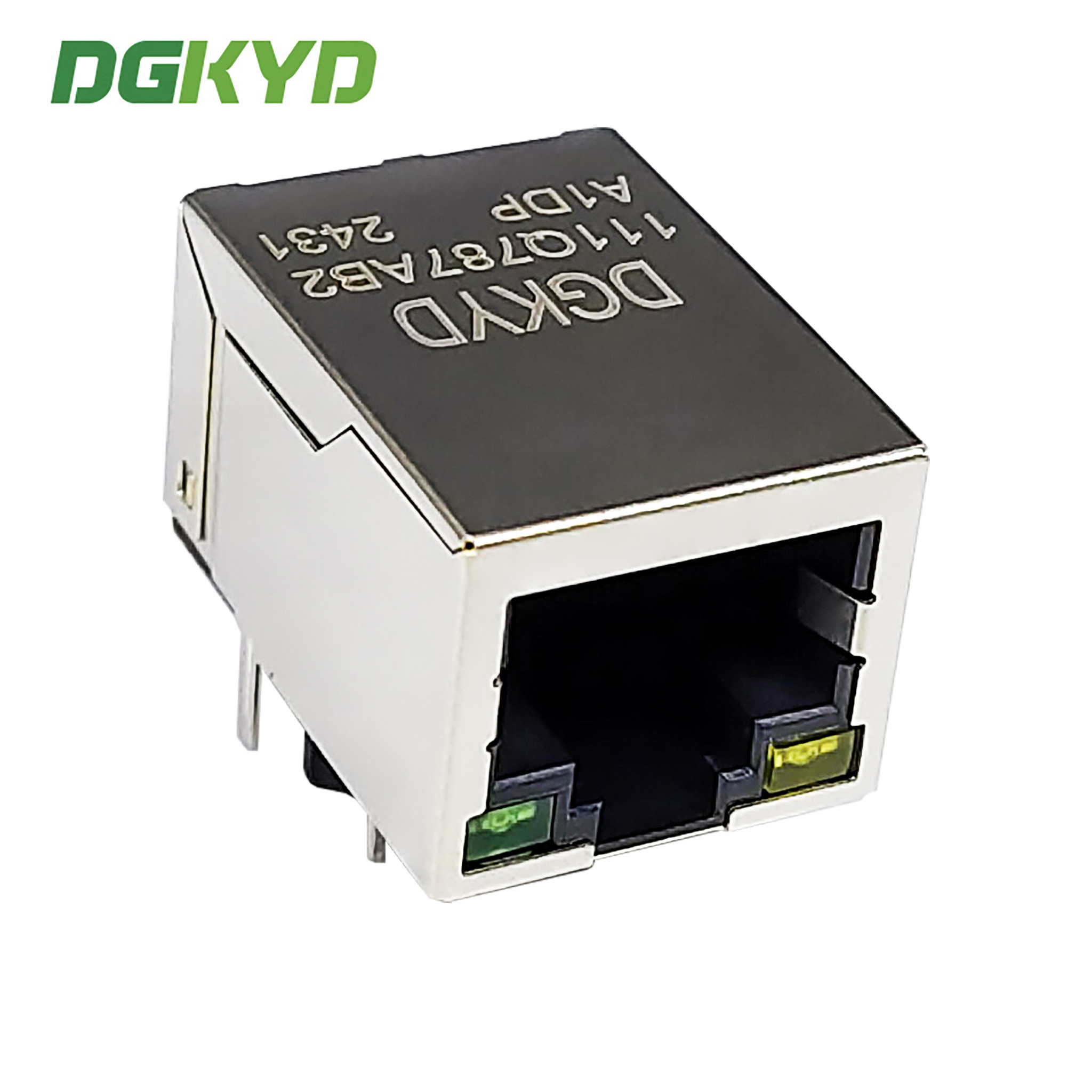

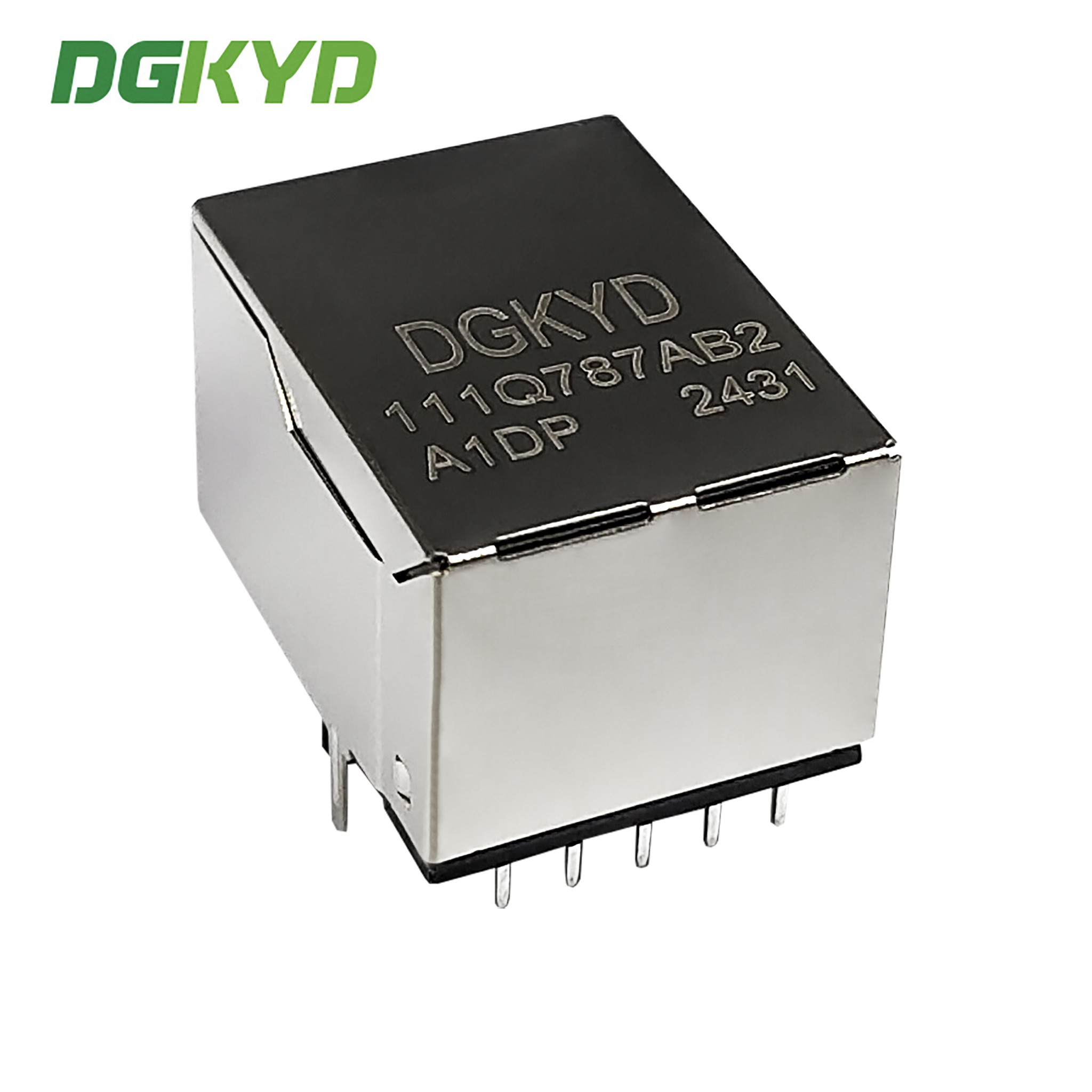

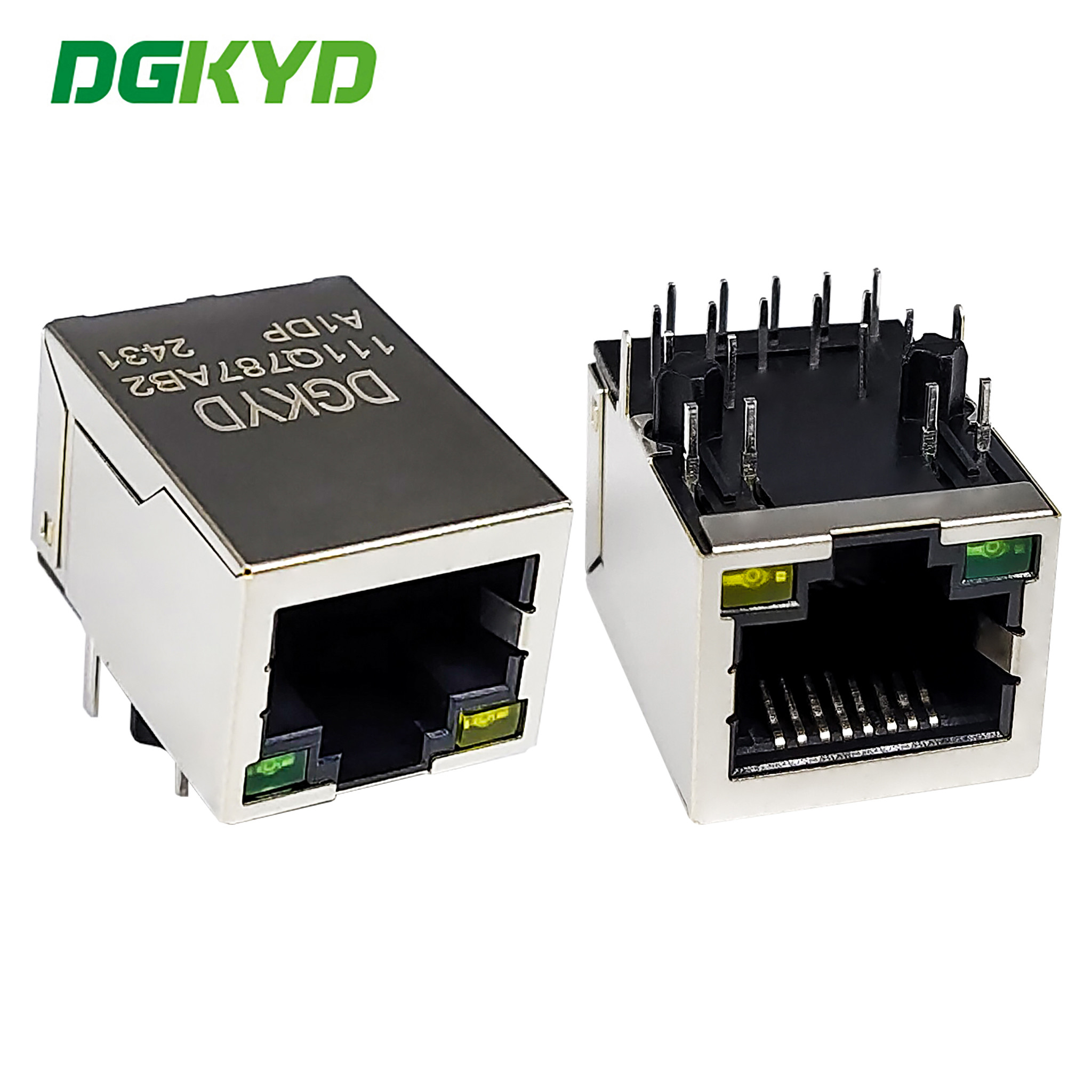

Conector RJ45 1000/BASE com porta única, interface de rede POE com filtro DGKYD111Q787AB2A1DP
Documento de Especificação do Produto
DGKYD111Q787AB2A1DP.pdf
| Número da Peça |
DGKYD111Q787AB2A1DP |
Marca |
DGKYD/OEM/ODM |
| Local de Origem |
Guangdong da China |
Certificação |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipo de Produto |
Conector-Modular |
Estilo do Conector |
Jack |
| Tipo de Jack |
RJ45 |
Tipo de Conector |
Modular Jack |
| Estilo da Trava |
Padrão |
Trava |
TAB-DOWN |
| Filtro |
Com Filtro |
Opção de LED |
Com LED |
| Cor do LED |
Verde/Amarelo |
Paradas de Painel |
Com Paradas de Painel |
| Blindado |
Sim |
Aplica-se a |
Placa de Circuito Impresso |
| Velocidade de Desempenho |
10/100/1000/BASE-T/TX |
Adequado para tipo de soldagem |
Soldagem por Refluxo (Alternativa). |
| Configuração da Porta |
Portas Únicas |
Número de Posições |
10 |
| Configuração do Jack |
1X1 |
Terminais por Porta |
8 |
| Material da Blindagem |
Liga de Cobre pré-revestida com Níquel |
Orientação de Montagem na PCB |
Entrada Lateral (Ângulo Reto) |
| Material de Revestimento da Área de Acoplamento do Contato |
Ouro 6u/15u/30u/50u |
Material Base do Contato |
Bronze Fosforoso |
| Material de Revestimento do Contato da Cauda de Solda |
Estanho-Chumbo sobre Níquel |
Estilo de Montagem na PCB |
Through Hole |
| Método de Terminação na Placa de PC |
Through Hole-Press-Fit |
Trava da Placa |
Com/Sem Trava da Placa |
| Material da Carcaça |
PBT Poliéster |
Cor da Carcaça |
Preto |
| Material da Carcaça Temperatura |
Padrão |
Classificação de Inflamabilidade UL |
UL 94V-0 |
Interface tipo: aplicação de cabeça de cristal: Ethernet 10 / 100 / 1000BASE-T
Tipo: RJ45 com magnetismo integrado
Frequência de trabalho: característica de alta frequência: filtragem, anti-interferência
Temperatura de trabalho: 40 ℃ - 85 ℃
Temperatura de armazenamento: - 40 ℃ - 85 ℃
Soldagem sem chumbo: soldagem por onda com altura de até 265 ℃
Acessórios de circuito integrado completos RJ45, fornecimento direto do fabricante do conector de rede RJ45
1. Modo de negócio: Fabricante
2. Prazo de entrega: entrega pontual, cerca de duas semanas.
3. Especificações para escolha: luz indicadora LED (LED verde, amarelo, vermelho, laranja, azul, bicolor)>
Blindagem com dedos EMI ou não
relação da bobina do núcleo magnético
diversificação opcional do circuito magnético
revestimento de ouro de contato (FU, 3U, 6U, 15u, 30U, 50U)
material da carcaça plástica (PBT, PA46, PA9T, LCP)
4. As propriedades elétricas dos produtos atendem aos padrões da indústria, a aparência e as propriedades mecânicas atendem às dimensões de aparência, aos padrões da indústria de fabricação mecânica e aos padrões de proteção ambiental. Sua satisfação é o propósito do nosso serviço!
Parâmetros de desempenho:
1. Aplicado a Ethernet, relação da bobina: 1CT: 1CT
2. Atende aos padrões IEEE 802.3 & ANSI X 3.263
3. Indutância em circuito aberto (OCL): 350uH (MÍN) @ 100kHz, 0.1VRMS com 8Ma DC Bias
4. Processo de soldagem por onda de 265 ℃ Max atendendo aos requisitos do padrão EU ROHS
5. Tensão suportável: 2250VDC 1mA máx, 60s
6.Impedância: 100 ohms
7. A interface RJ45 atende ao padrão FCC 68.5
8. Resistência DC: 1.5 Ω
