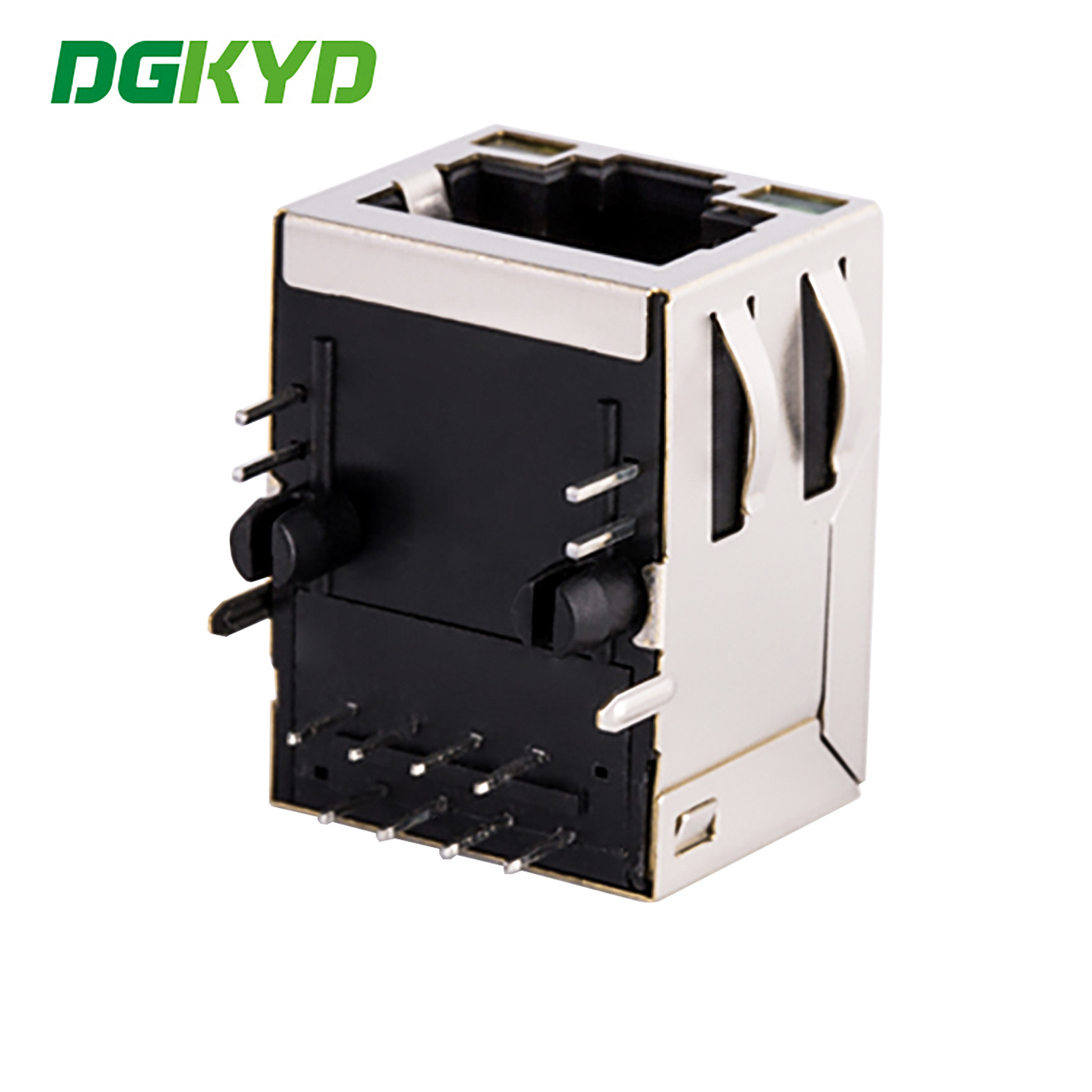

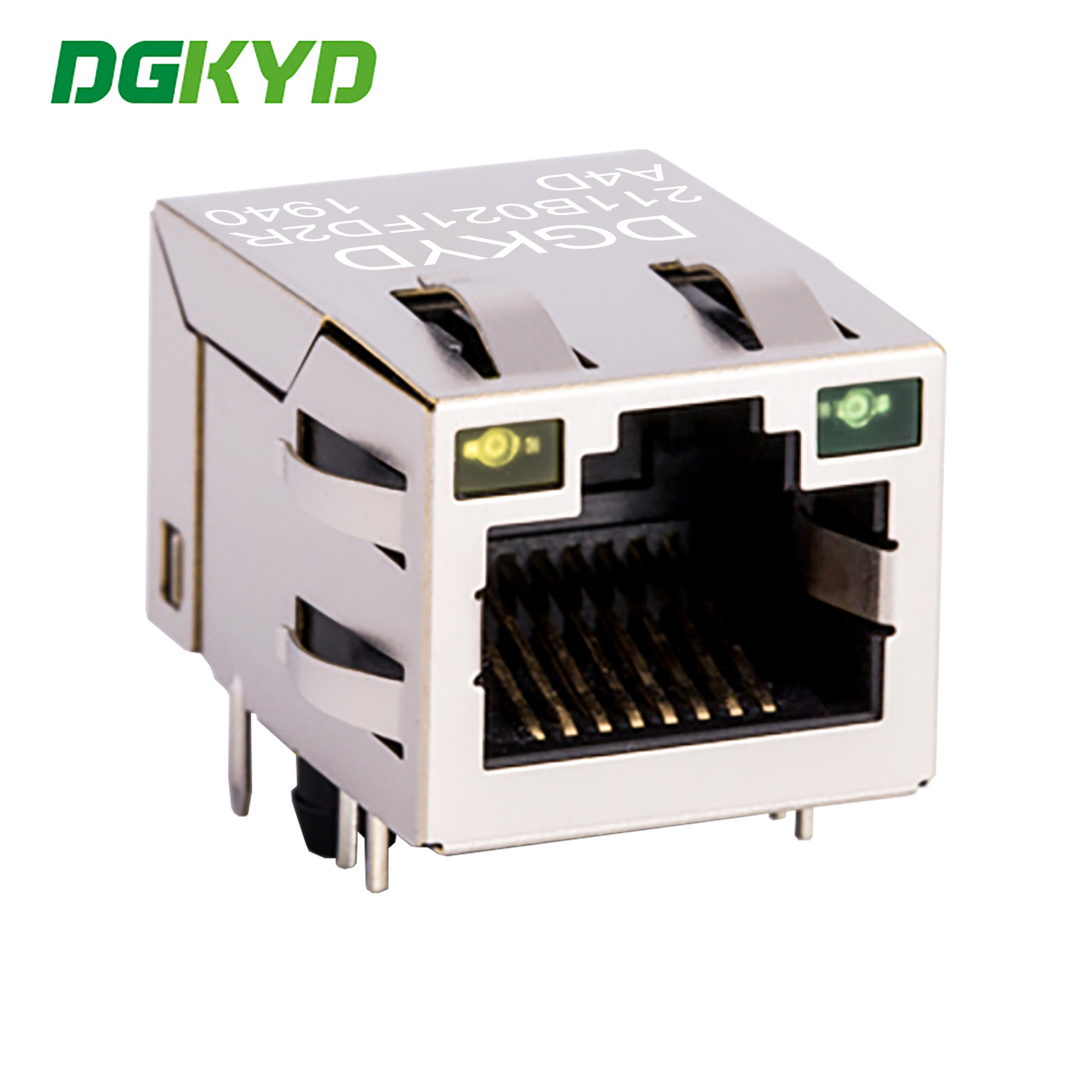

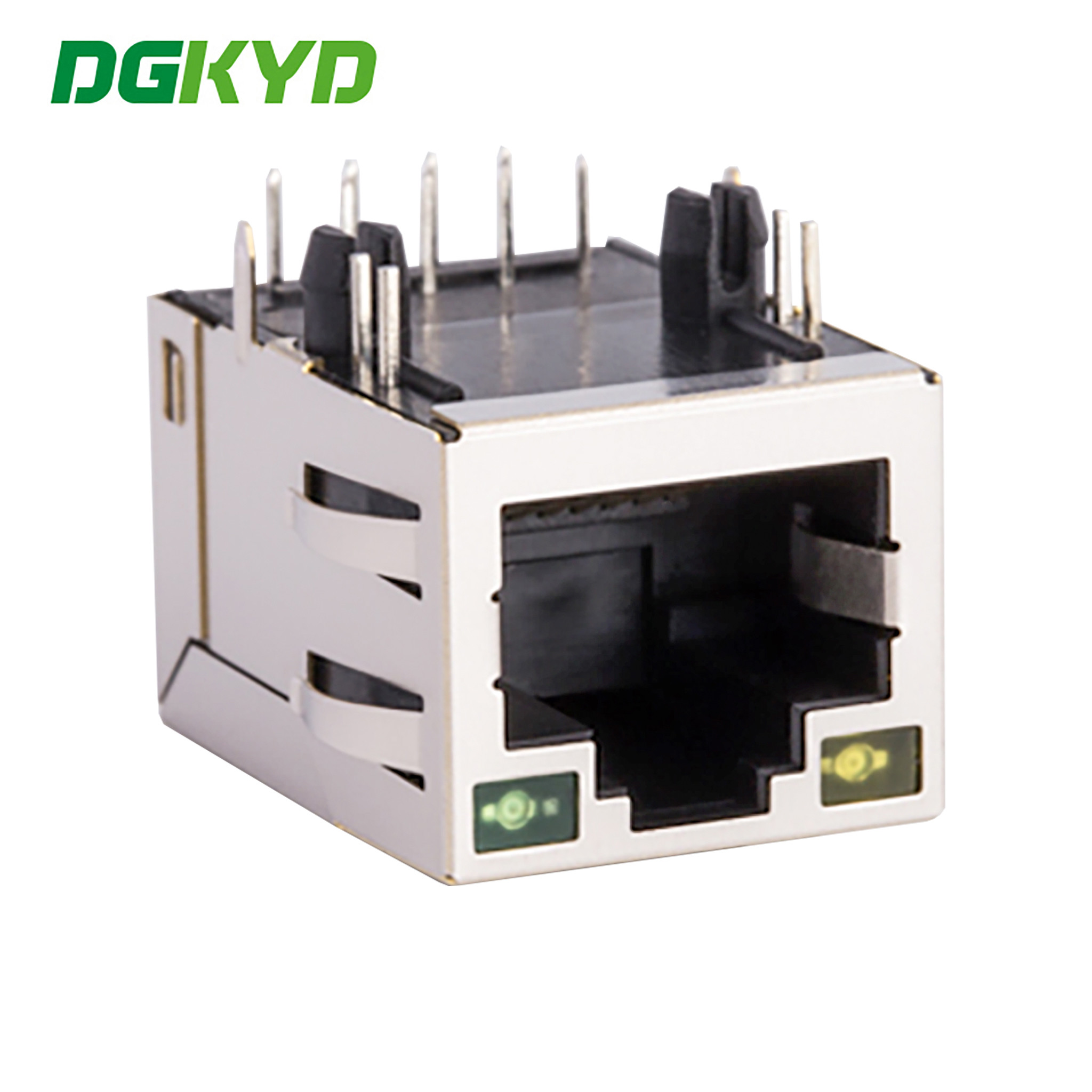

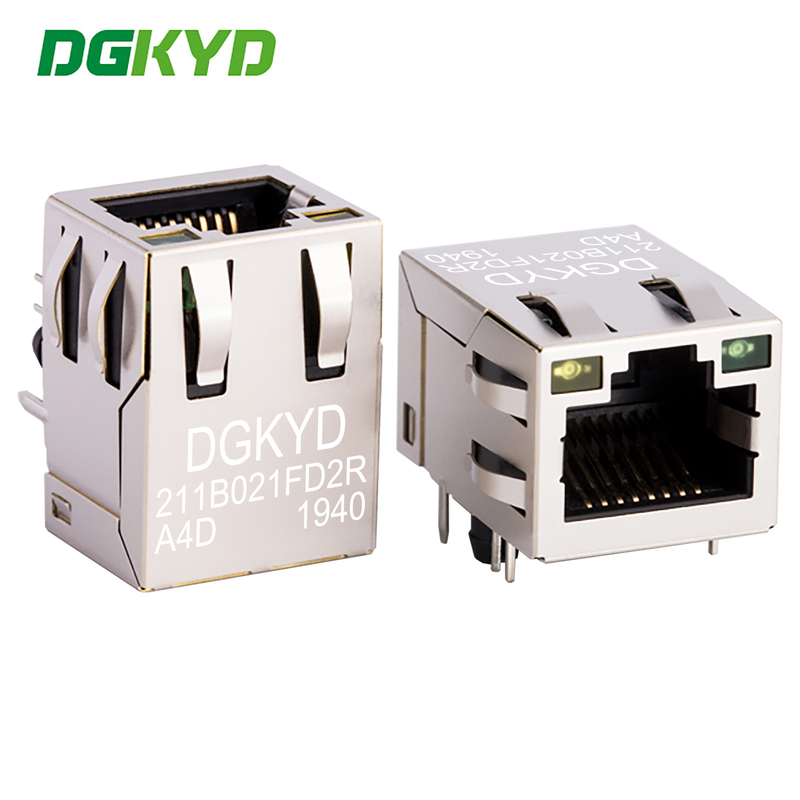

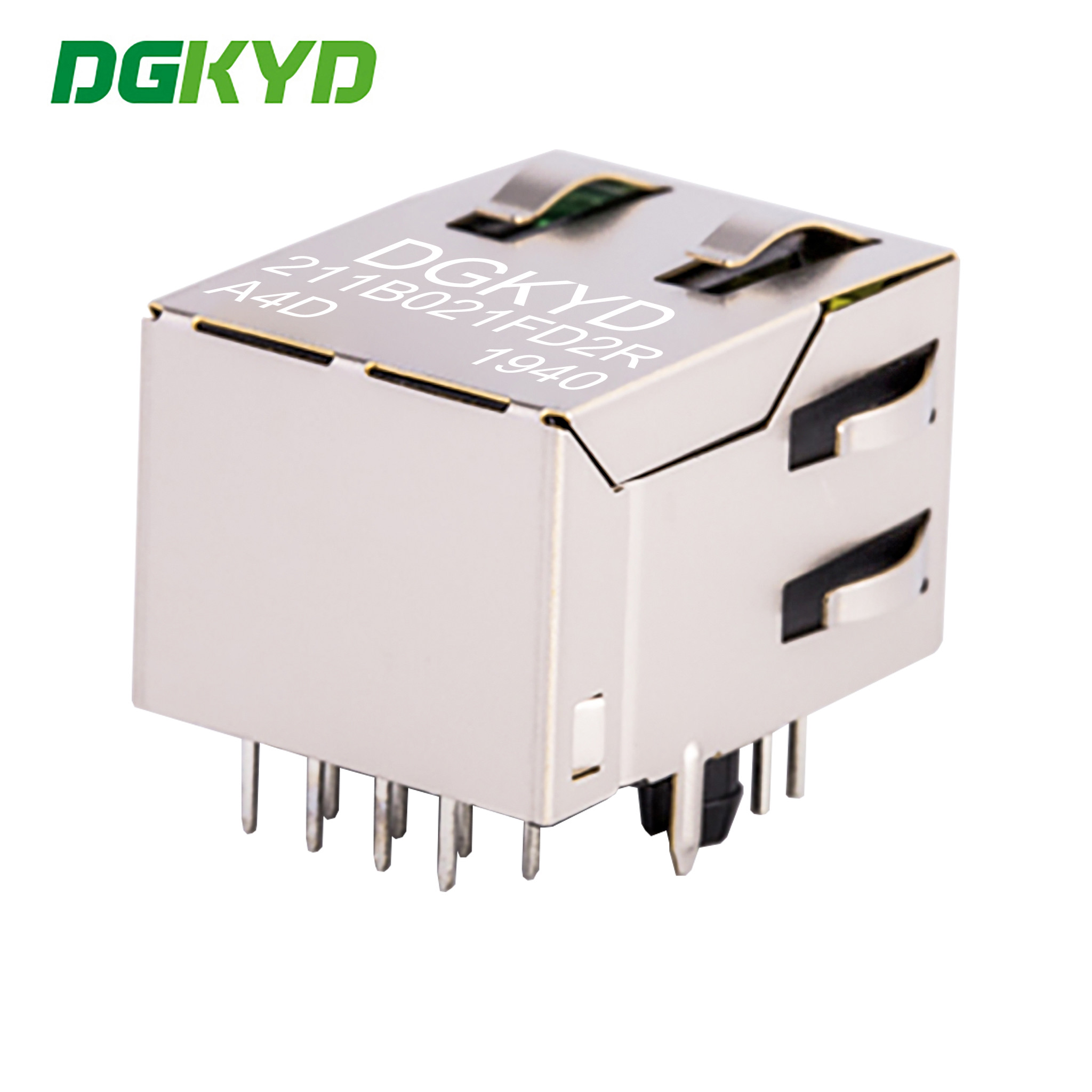

RJ45 Connector TAB-UP 100Mbps Filtering Interface Network Socket DGKYD211B021FD2RA4D

Conector RJ45 TAB-UP 100Mbps soquete de rede de interface de filtragem DGKYD211B021FD2RA4D

contacto

Conector RJ45 TAB-UP 100Mbps soquete de rede de interface de filtragem DGKYD211B021FD2RA4D

Quantidade de ordem mínima :	1 peça	Preço :	Please contact us to get the latest price.
Detalhes da embalagem :	Bandeja na caixa	Tempo de entrega :	10 dias
Termos de pagamento :	T/T,D/P,D/A,L/C,Western Union,	Habilidade da fonte :	100 mil unidades/dia

Lugar de origem:	DongGuan da China	Marca:	DGKYD
Certificação:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número do modelo:	DGKYD211B021FD2RA4D

Informação detalhada
Tipo de componente:	Jack de PCB	Magnético:	Sim
Categoria de desempenho:	5,5e	Nome do produto:	Jack magnético, Jack modular 8/8, RJ45
Estilo de montagem em PCB:	MERGULHAR	Escudo:	fósforo níquel de cobre
Material de moradia plástica:	PBT preto	Número de pinos:	8
Temperatura operacional:	- 40 ℃ ~ 85 ℃	Arremesso de ouro nos pinos de contato:	6U
Método de encapsulamento:	Pacote único em linha
Destacar:	conector de interface de filtragem RJ45 , Conector TAB-UP RJ45 , Conector RJ45 de 100 Mbps

Descrição de produto

Conector RJ45 TAB-UP Interface de filtragem 100Mbps Soquete de rede DGKYD211B021FD2RA4D

Documento de Especificação do Produto

DGKYD211B021FD2RA4D.pdf

Número da Peça	DGKYD211B021FD2RA4D	Marca	DGKYD/OEM/ODM
Tipo de Produto	Conector-Modular	Estilo do Conector	Jack
Tipo de Jack	RJ45	Tipo de Conector	Modular Jack
Estilo da Trava	Padrão	Trava	TAB-UP
Filtro	Com Filtro	Opção de LED	Com LED
Cor do LED	Verde/Amarelo	Paradas de Painel	Com Paradas de Painel
Blindado	Com blindagem metálica	Aplica-se a	Placa de Circuito Impresso
Configuração da Porta	1X1 Portas	Número de Posições	8
Configuração do Jack	1X1	Terminais por Porta	8
Material da Blindagem	Liga de Cobre pré-revestida com Níquel	Orientação de Montagem na PCB	Entrada Lateral (Ângulo Reto)
Revestimento da Área de Acoplamento do Contato	Ouro 6u	Material Base do Contato	Bronze Fosforoso
Material de Revestimento do Contato da Solder Tail	Estanho-Chumbo sobre Níquel	Estilo de Montagem na PCB	Through Hole
Método de Terminação na Placa de PC	Through Hole-Press-Fit	Trava da Placa	Com/Sem Trava da Placa
Material da Carcaça	PBT Poliéster	Cor da Carcaça	Preto
Material da Carcaça Temperatura	Padrão	Classificação de Inflamabilidade UL	UL 94V-0

MATERIAL:

CARCAÇA: PBT,UL94V-0,PRETO.

SUPORTE DOS TERMINAIS: PBT,UL94V-0,PRETO.

BLINDAGEM: C2680,T=0.20MM,REVESTIMENTO DE NÍQUEL EM TODA A ÁREA.

TERMINAL: BRONZE FOSFOROSO C5210,T=0.35MM,

REVESTIMENTO DE OURO 6U" NA ÁREA DE CONTATO.

MECÂNICO:

DURABILIDADE: 750 CICLOS MÍN.

FORÇA DE ACABAMENTO: 23N MÁX.

TEMPERATURA DE OPERAÇÃO: -40°C~+85°C.

TEMPERATURA DE ARMAZENAMENTO: -40°C~+85°C.

TODAS AS DIMENSÕES CRÍTICAS COM "*"

Elétrico:

1.Relação de transformação:2~3:J1~J2=1CT:1CT(±2%).

4~7:J3~J6=1CT:1CT(±2%).

5~6:J4~J5=1CT:1CT(±2%).

8~9:J7~J8=1CT:1CT(±2%).

2.OCL:350uH Mín.a 100KHz 100mV 8mA CC.

3.Perda de Inserção: -1.0 dB Máx 1~100MHz.

4.Perda de Retorno: -18dB Mín 1~30MHz;

-14dB Mín 30~60MHz.

-12dB Mín 60~80MHz.

-10dB Mín 80~100MHz.

5.Diafonia: -40dB Mín 1~30MHz;

-35dB Mín 30~60MHz;

-30dB Mín 60~100MHz;

6.CMR: -30dB Mín 1~100MHz;

7.Hi-Pot: 2250V CC 6S 1mA PRI PARA SEC

Power over EthernetouPoEdescreve qualquer um dos vários sistemas padrão ou ad-hoc que transmitem energia elétrica juntamente com dados em cabos Ethernet de par trançado. Isso permite que um único cabo forneça conexão de dados e energia elétrica para dispositivos como pontos de acesso sem fio, câmeras IP e telefones VoIP.

Existem várias técnicas comuns para transmitir energia através de cabos Ethernet. Duas delas foram padronizadas pela IEEE 802.3 desde 2003. Esses padrões são conhecidos comoAlternativa AeAlternativa B. Para 10BASE-T e 100BASE-TX, apenas dois dos quatro pares de sinal em um cabo Cat 5 típico são usados. AAlternativa Bsepara os condutores de dados e de energia, facilitando a solução de problemas. Ela também utiliza totalmente todos os quatro pares trançados em um cabo Cat 5 típico. A tensão positiva percorre os pinos 4 e 5, e a negativa percorre os pinos 7 e 8.
