Single Port 100M Integrated Transformer 12Pin RJ45 Shielded Connector Ethernet Filter Modular Jack

contacto

Conector Modular RJ45 Blindado com Transformador Integrado de 100M de Porta Única e Filtro Ethernet de 12 Pinos

Quantidade de ordem mínima :	Negociação	Preço :	Please contact us to get the latest price.
Detalhes da embalagem :	1200Tray na caixa	Tempo de entrega :	10 dias
Termos de pagamento :	T/T,D/P,D/A,L/C,Western Union,	Habilidade da fonte :	100 mil peças/dia

Lugar de origem:	Dongguan da China	Marca:	DGKYD
Certificação:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número do modelo:	DGKYD811B255FF5A2D057
Documento:	DGKYD811B255FF5A2D057.pdf

Informação detalhada
Tipo de produto:	RJ45	Método de encapsulamento:	Pacote único em linha
Estilo de montagem em PCB:	MERGULHAR	Forma:	Retângulo
Escudo:	Sim	Material de moradia plástica:	PA66 preto
Número de pinos:	12	Número de núcleos:	8
Dimensão (mm):	17,7824,1311,3	Arremesso de ouro nos pinos de contato:	6U
Temperatura operacional:	- 40 ℃ ~ 85 ℃	Temperatura de armazenamento:	- 40 ℃ ~ 85 ℃
Destacar:	Conector blindado RJ45 de porta única , Jack modular integrado do transformador RJ45 de 100M , Conector protegido RJ45 de 12 pinos

Descrição de produto

Visão geral do produto

Filtro Ethernet de transformador integrado de porta única 100M com interface de rede RJ45 de 12 pinesDGKYD811B255FF5A2D057.

Este conector de tomada modular integra magnéticos e filtragem dentro de um pacote compacto de montagem de PCB em ângulo reto, projetado para conectividade Ethernet 10/100BASE-T confiável.

Documentação do produto: DGKYD811B255FF5A2D057.pdf

Parâmetros técnicos

Número da parte	DGKYD811B255FF5A2D057	Marca	DGKYD / OEM / ODM
Tipo de produto	Conector-Modular	Estilo do conector	- Jack. - Não.
Tipo Jack	RJ45	Tipo de conector	Garrafa modular
Estilo de fecho	Padrão	Fechadura	TAB-UP
Filtro	Com Filtro	Opção LED	Com LED
Cor LED	Verde / laranja-amarelo	Paradas do painel	Com paradas de painel
Escondido	Com Escudo Metálico	Aplica-se a:	Placas de circuito impresso
Configuração de porta	Porto único	Número de posições	12
Configuração do Jack	1X1	Terminais por porto	8
Material do escudo	Liga de cobre pré-coberta com níquel	Orientação da montagem do PCB	Entrada lateral (Ângulo direito)
Revestimento da área de acasalamento por contacto	Ouro 6u	Material de base de contacto	Fósforo Bronze
Material de revestimento de contacto da cauda de solda	Chumbo de estanho sobre níquel	Estilo de montagem de PCB	Através do Buraco
Método de terminação da placa de PC	Através de um ajuste de pressão	Bloqueio de bordo	Com / Sem Bloqueio
Material de habitação	PA66 Poliéster	Cor da carcaça	Negro
Temperatura do material da habitação	Padrão	Classificação UL de inflamabilidade	UL 94V-0

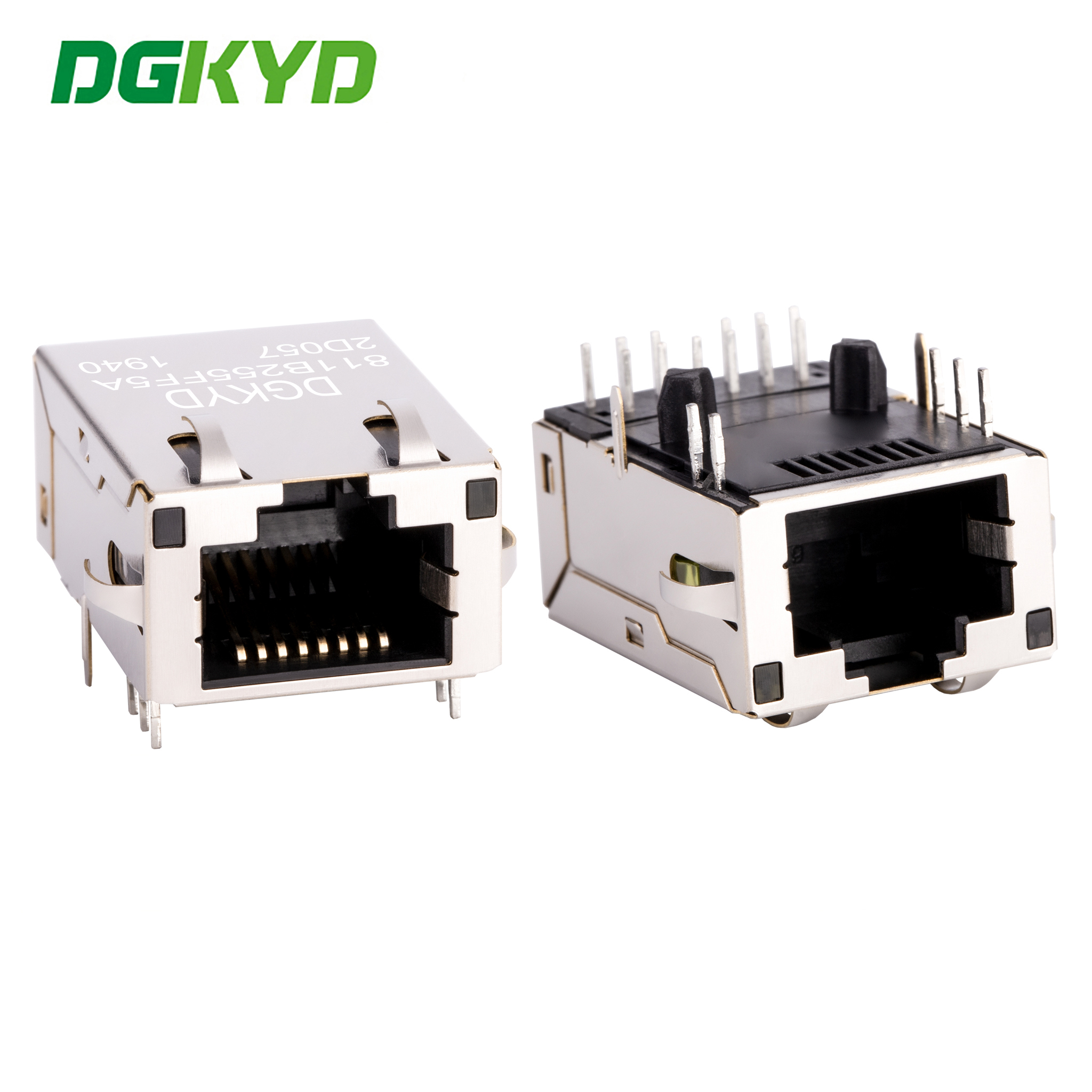

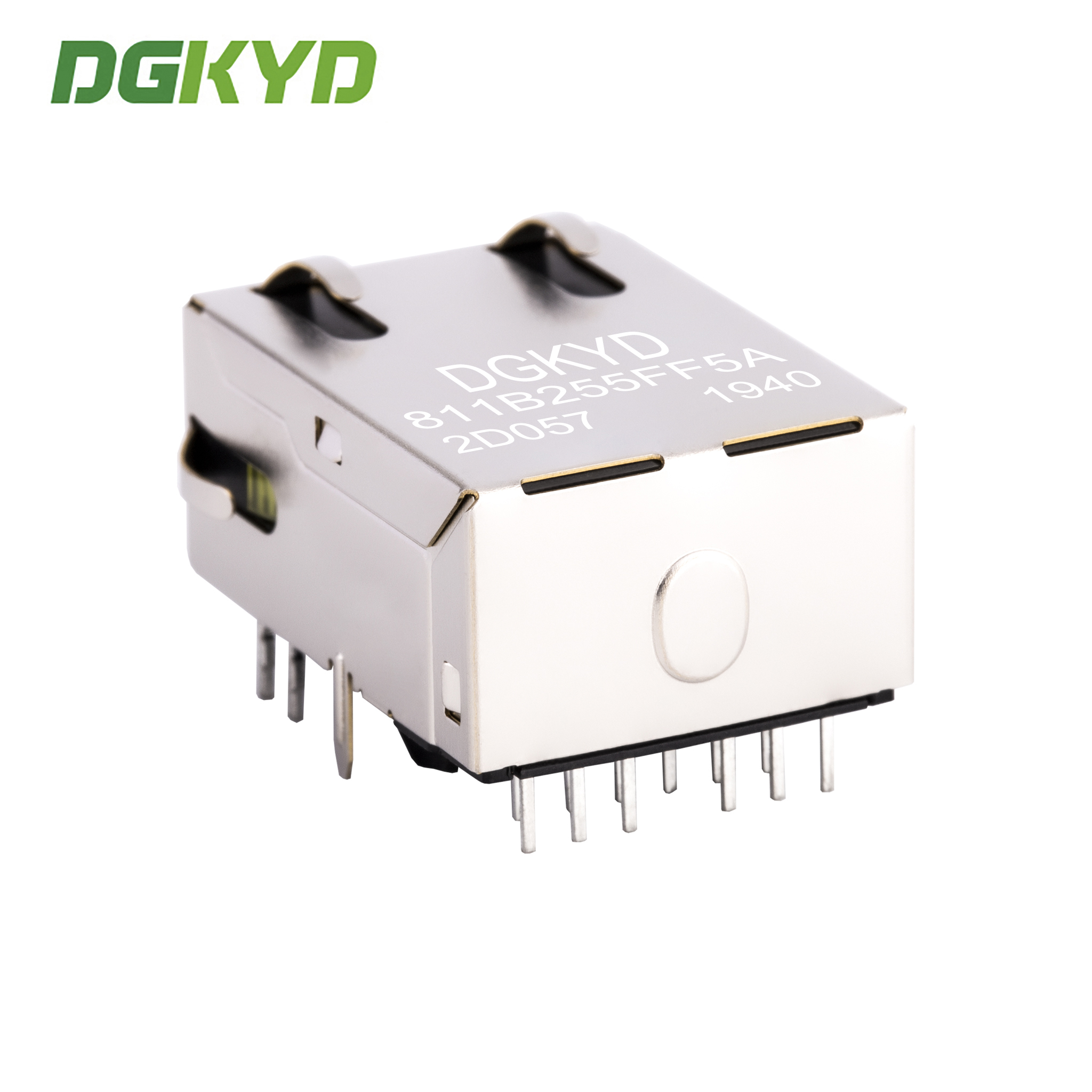

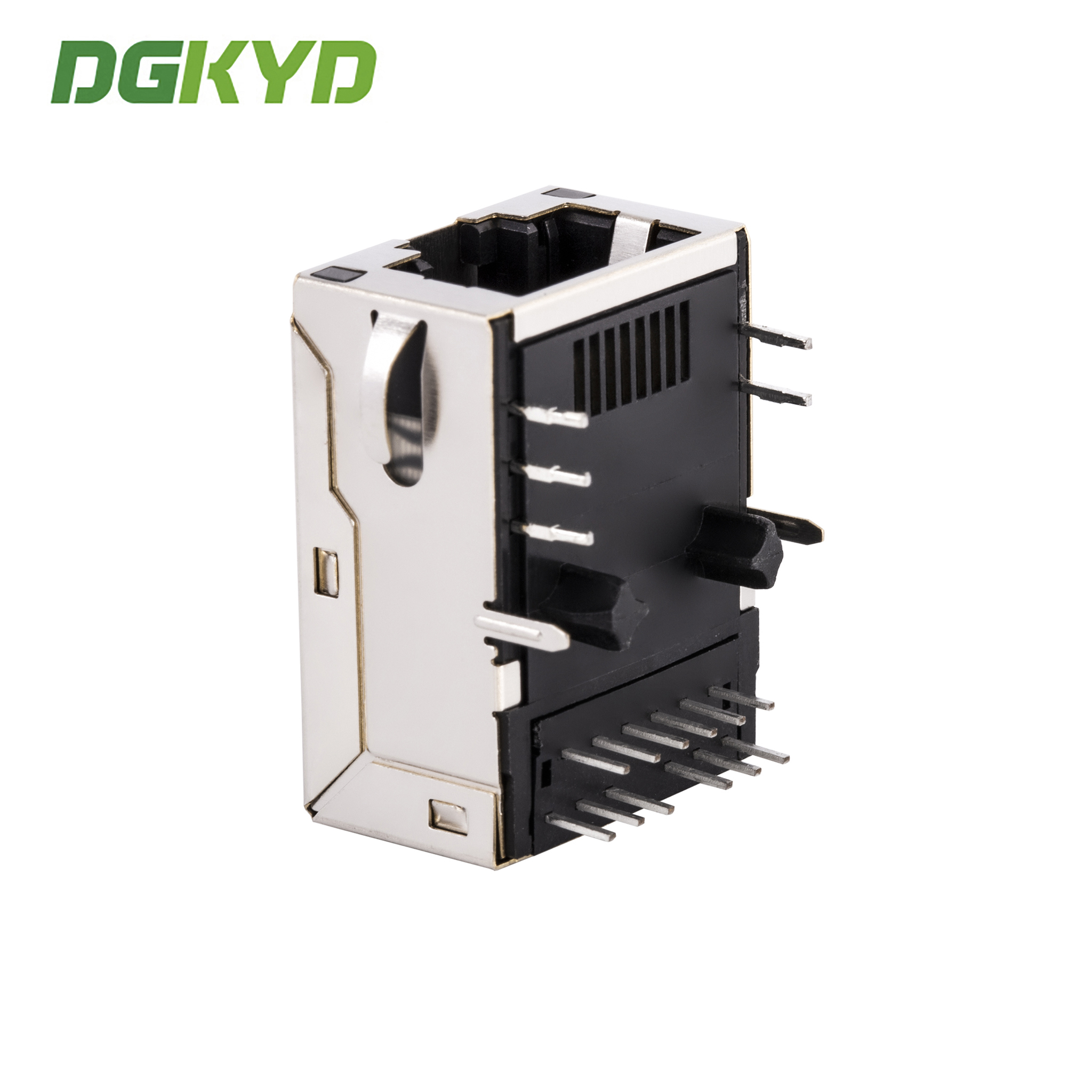

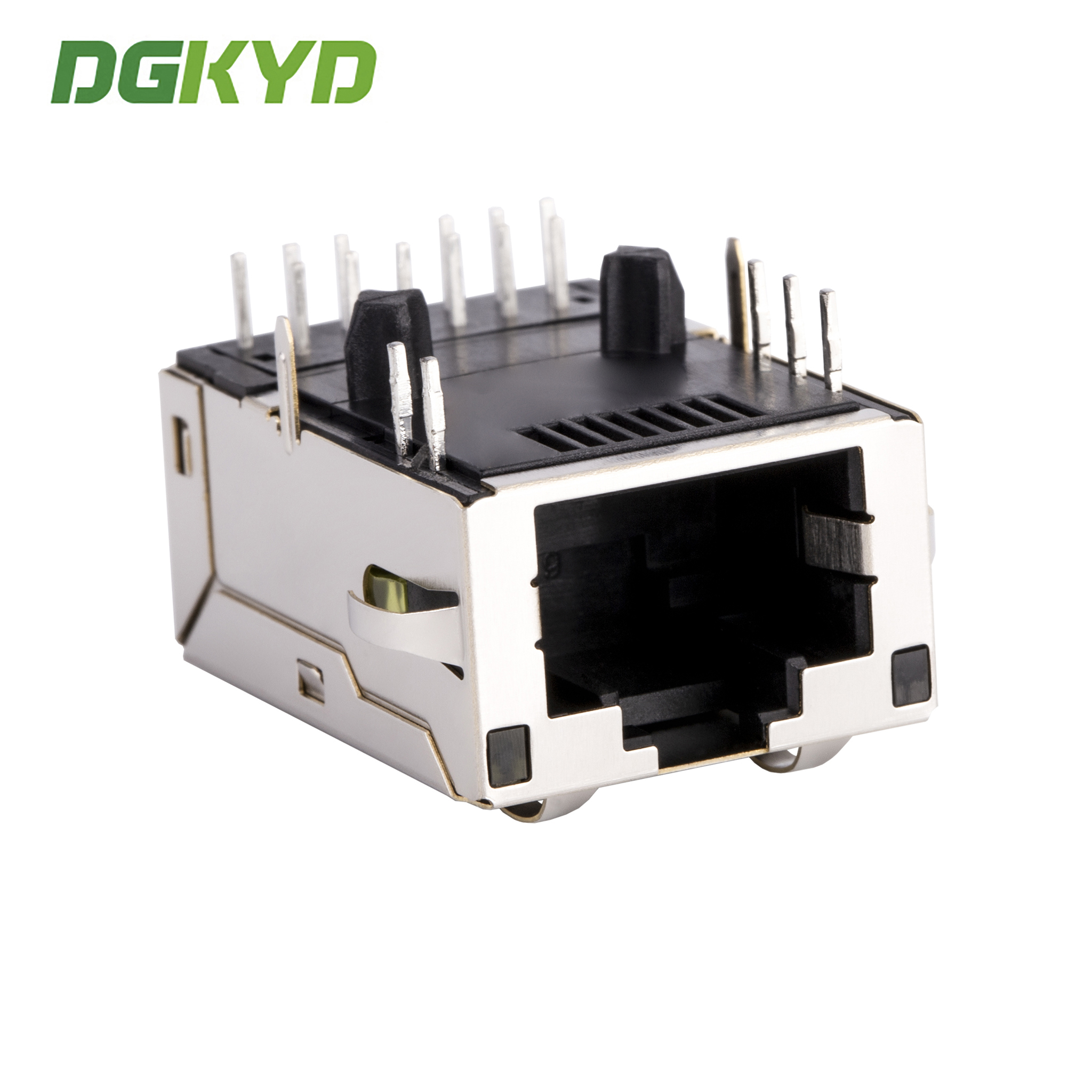

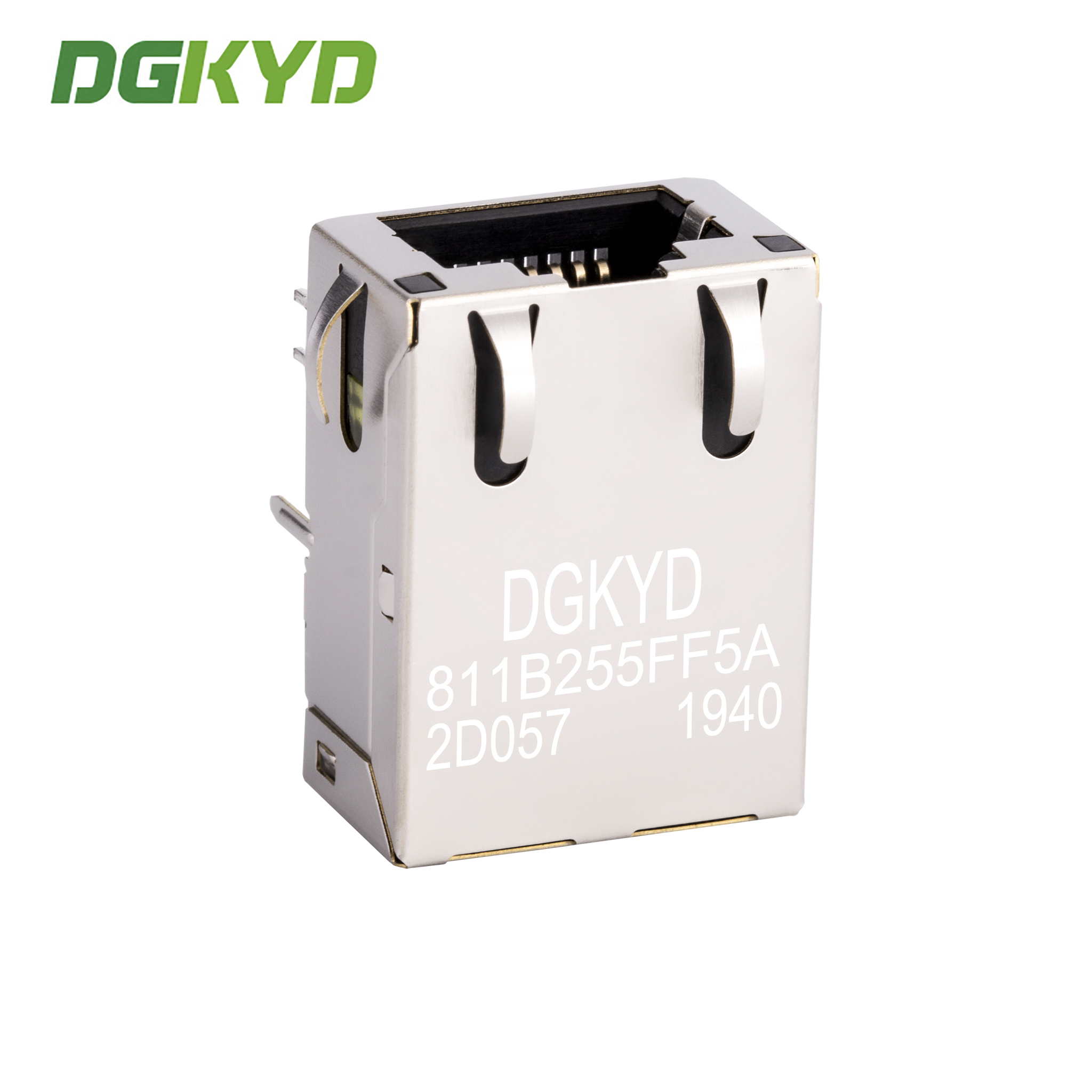

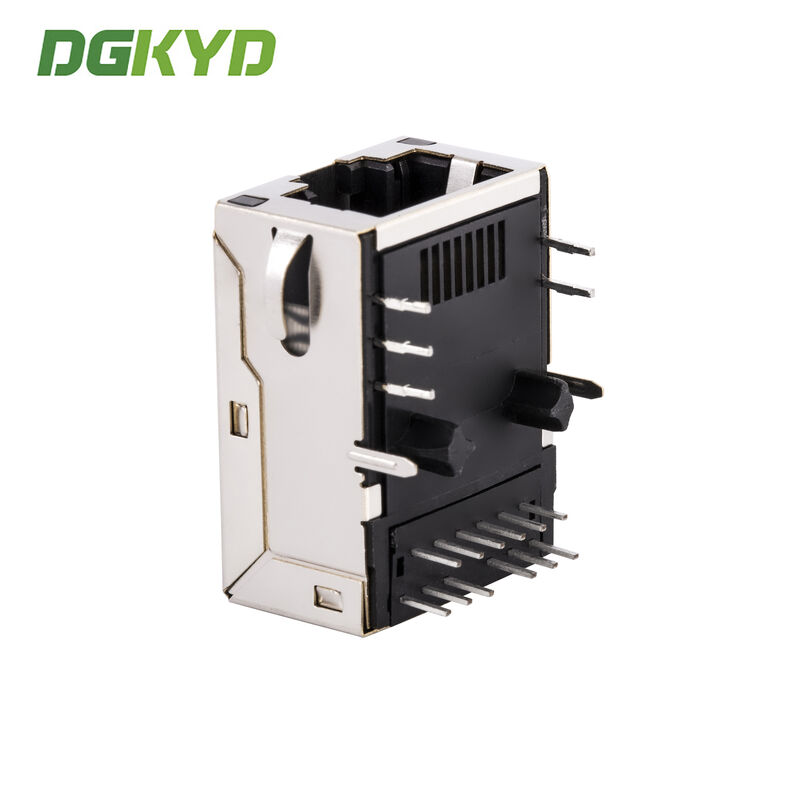

Imagens do produto

Especificações técnicas

Tipo de interface:Conector RJ45 para Ethernet 10/100/1000BASE-T
Tipo:RJ45 com magnéticos incorporados
Frequência de trabalho:Alta frequência com características de filtragem e anti-interferência
Temperatura de funcionamento:-40°C a 85°C
Temperatura de armazenamento:-40°C a 85°C
Soldagem sem chumbo:Altura de solda por ondas até 265°C

Capacidades de fabrico

RJ45 série completa de acessórios de circuito integrado, fornecimento direto do fabricante.

Modo de negócios:Fabricante
Prazo de entrega:Aproximadamente duas semanas para encomendas normais
Opções de personalização:
- Luz indicadora LED (verde, amarelo, vermelho, laranja, azul, LED bicolor)
- Escudo com ou sem dedos EMI
- Proporção de bobina do núcleo magnético
- Opções de diversificação de circuitos magnéticos
- Revestimento em ouro de contacto (FU, 3U, 6U, 15u, 30U, 50U)
- Material de caixa de plástico (PBT, PA46, PA9T, LCP)

Os nossos produtos cumprem os padrões da indústria para propriedades elétricas, dimensões mecânicas e conformidade ambiental.

Perguntas Frequentes

P: É uma empresa comercial ou fabricante?

R: Somos um fabricante. Bem-vindo a visitar a nossa fábrica.

P: E quanto ao seu tempo de entrega?

R: Para produtos em estoque, entrega dentro de 5-7 dias úteis após o pagamento. Para produtos personalizados e fora de estoque, o tempo de entrega é confirmado com base na quantidade do pedido.

P: Pode fornecer amostras? São gratuitas?

R: Sim. Normalmente fornecemos 2 a 3 amostras de produtos padrão gratuitamente para fins de teste.

P: Posso colocar o meu próprio logotipo?

R: Sim. Como um fabricante com 11 anos de experiência OEM, somos totalmente capazes de personalizar produtos para suas especificações.
