Single Port Gigabit Filter Shielded RJ45 Connector with Integrated Magnetics RJ45 Jack for PCB Mounting

Conector RJ45 Blindado Gigabit de Porta Única com Magnetismo Integrado, Conector RJ45 para Montagem em PCB

contacto

Conector RJ45 Blindado Gigabit de Porta Única com Magnetismo Integrado, Conector RJ45 para Montagem em PCB

Quantidade de ordem mínima :	Negociação	Preço :	Please contact us to get the latest price.
Detalhes da embalagem :	Bandeja 1080 na caixa	Tempo de entrega :	20 dias
Termos de pagamento :	T/T,D/P,D/A,L/C,Western Union,	Habilidade da fonte :	100 mil peças/dia

Lugar de origem:	Dongguan da China	Marca:	DGKYD
Certificação:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número do modelo:	DGKYD111Q356DB2A1D
Documento:	DGKYD111Q356DB2A1D.pdf

Informação detalhada
Número da peça:	Conector dos ethernet RJ45 do MERGULHO	Método de encapsulamento:	Pacote único em linha
Aplicativo:	PCB	Material:	PBT
Orientação:	Ângulo de 90° (Direita)	Número de pinos:	10
Dimensão (mm):	16* 21,1* 13.45	Número do modelo:	Conectores Jack
Temperatura de armazenamento:	- 40 ℃ ~ 85 ℃	Velocidade das aplicações:	10/100 de base-T, AutoMDIX
Sentido da aba do conector Rj45:	Toque em baixo.
Destacar:	Único conector RJ45 portuário , Filtro Gigabit RJ45 Jack , Conector RJ45 protegido

Descrição de produto

Visão geral do produto

Conector RJ45 de porta única com filtro Gigabit integrado e tomada de rede blindada.Projetado para conectividade Ethernet de alta velocidade confiável com magnéticos incorporados para integridade do sinal e supressão de EMI.

Número da parte:DGKYD111Q356DB2A1D

Descarregar Ficha de Dados do Produto (PDF)

Parâmetros técnicos

Número da parte	DGKYD111Q356DB2A1D	Marca	DGKYD / OEM / ODM
Tipo de produto	Conector-Modular	Estilo do conector	- Jack. - Não.
Tipo Jack	RJ45	Tipo de conector	Garrafa modular
Estilo de fecho	Padrão	Fechadura	TAB-BAIXO
Filtro	Com Filtro	Opção LED	Com LED
Cor LED	Verde / Amarelo	Paradas do painel	Com paradas de painel
Escondido	Com Escudo Metálico	Aplica-se a:	Placas de circuito impresso
Configuração de porta	Porto único	Número de posições	10
Configuração do Jack	1X1	Terminais por porto	8
Material do escudo	Liga de cobre pré-coberta com níquel	Orientação da montagem do PCB	Entrada lateral (Ângulo direito)
Revestimento da área de acasalamento por contacto	Ouro 6u	Material de base de contacto	Fósforo Bronze
Material de revestimento de contacto da cauda de solda	Chumbo de estanho sobre níquel	Estilo de montagem de PCB	Através do Buraco
Método de terminação da placa de PC	Através de um ajuste de pressão	Bloqueio de bordo	Com / Sem Bloqueio
Material de habitação	Poliéster PBT	Cor da carcaça	Negro
Temperatura do material da habitação	Padrão	Classificação UL de inflamabilidade	UL 94V-0

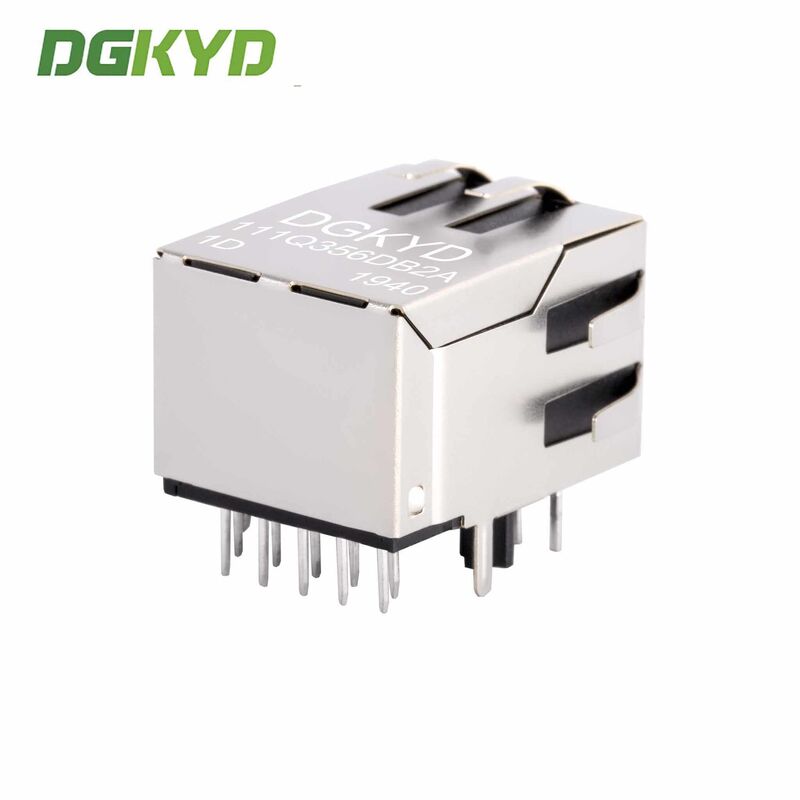

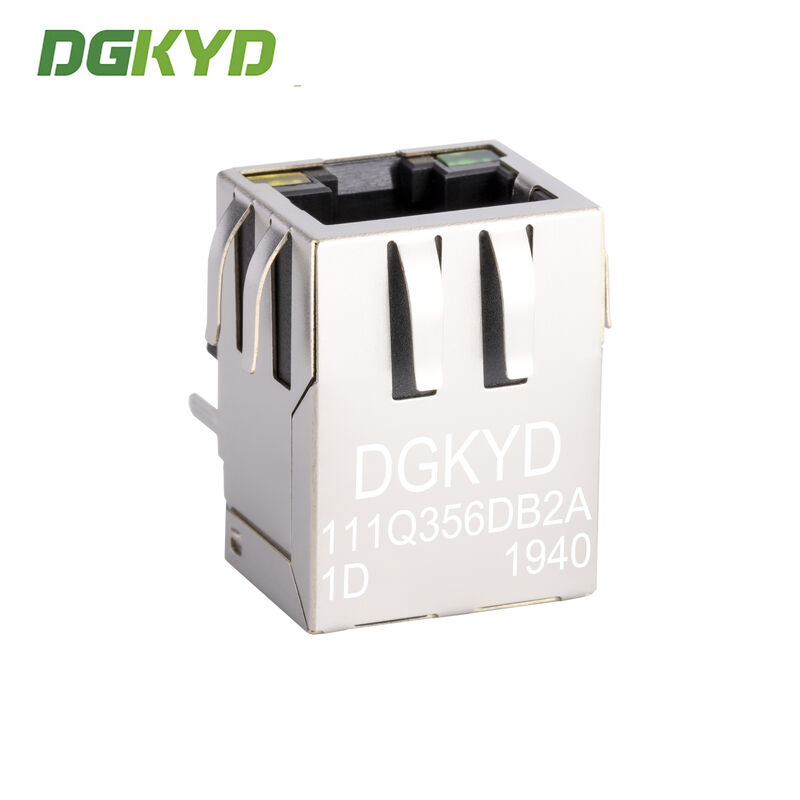

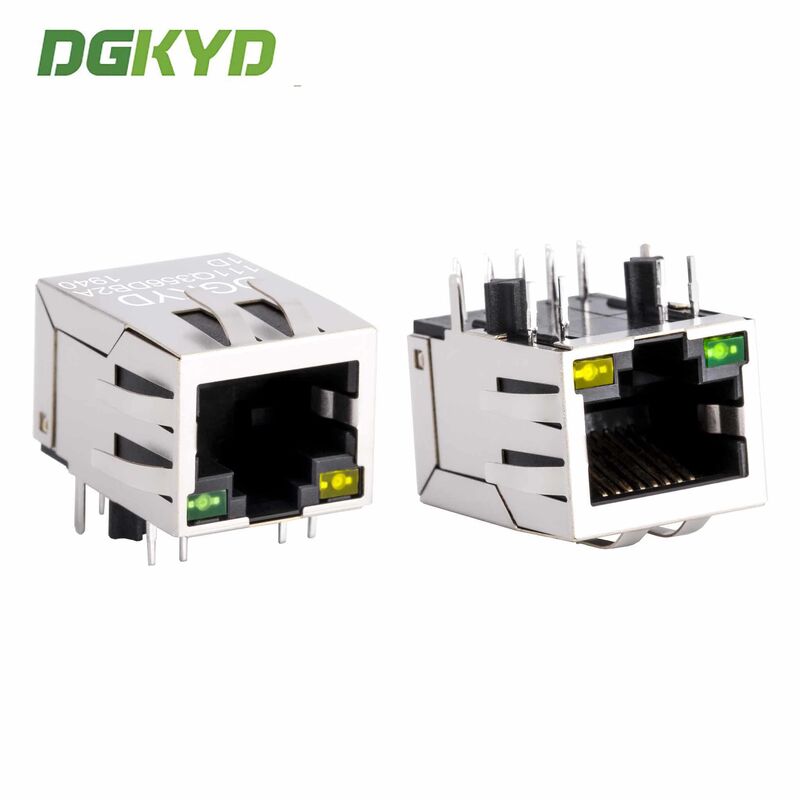

Imagens do produto

Especificações técnicas

Tipo de interface:Conector RJ45 para Ethernet 10/100/1000BASE-T
Tipo:RJ45 com magnéticos incorporados
Frequência de trabalho:Alta frequência com características de filtragem e anti-interferência
Temperatura de funcionamento:-40°C a 85°C
Temperatura de armazenamento:-40°C a 85°C
Soldagem sem chumbo:Altura de solda por ondas até 265°C

Capacidades de fabrico

RJ45 série completa de acessórios de circuito integrado, fornecimento direto do fabricante.

Modo de negócios:Fabricante
Prazo de entrega:Aproximadamente duas semanas para encomendas normais
Opções de personalização:
- Luz indicadora LED (verde, amarelo, vermelho, laranja, azul, LED bicolor)
- Escudo com ou sem dedos EMI
- Proporção de bobina do núcleo magnético
- Opções de diversificação de circuitos magnéticos
- Revestimento em ouro de contacto (FU, 3U, 6U, 15U, 30U, 50U)
- Material de caixa de plástico (PBT, PA46, PA9T, LCP)

Os nossos produtos cumprem os padrões da indústria para propriedades elétricas, dimensões mecânicas e conformidade ambiental.

Perguntas Frequentes

P: É uma empresa comercial ou fabricante?

R: Somos um fabricante. Bem-vindo a visitar a nossa fábrica.

P: E quanto ao seu tempo de entrega?

R: Para produtos em estoque, entrega dentro de 5-7 dias úteis após o pagamento. Para produtos personalizados e fora de estoque, o tempo de entrega é confirmado com base na quantidade do pedido.

P: Pode fornecer amostras? São gratuitas?

R: Sim. Normalmente fornecemos 2 a 3 amostras de produtos padrão gratuitamente para fins de teste.

P: Posso colocar o meu próprio logotipo?

R: Sim. Como um fabricante com 11 anos de experiência OEM, somos totalmente capazes de personalizar produtos para suas especificações.
