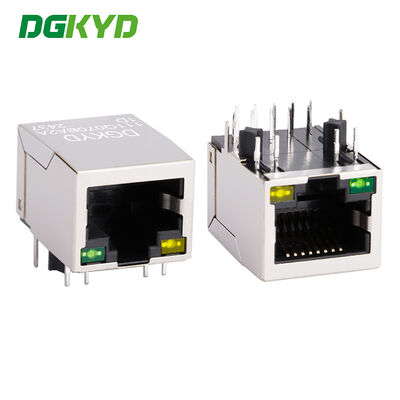

10PIN RJ45 Transformer With Light And Shielding Gigabit Ethernet RJ45 Shielded Connector DIP Mount

contacto

Conector RJ45 Blindado Gigabit Ethernet DIP Mount com Transformador 10PIN, Luz e Blindagem

Quantidade de ordem mínima :	Negociação	Preço :	Please contact us to get the latest price.
Detalhes da embalagem :	Bandeja 1080 na caixa	Tempo de entrega :	15 DIAS
Termos de pagamento :	T/T,D/P,D/A,L/C,Western Union,	Habilidade da fonte :	100 mil peças/dia

Lugar de origem:	Dongguan da China	Marca:	DGKYD
Certificação:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número do modelo:	DGKYD111Q070BA2A1D
Documento:	DGKYD111Q070BA2A1D.pdf

Informação detalhada
Tipo de produto:	RJ45	Método de encapsulamento:	Pacote único em linha
Estilo de montagem em PCB:	MERGULHAR	Forma:	Retângulo
Escudo:	Latão	Número de pinos:	10
Número de núcleos:	8	Dimensão (mm):	16* 21,1* 13.45
Arremesso de ouro nos pinos de contato:	6U	Temperatura operacional:	- 40 ℃ ~ 85 ℃
Temperatura de armazenamento:	- 40 ℃ ~ 85 ℃
Destacar:	Transformador 10PIN RJ45 , Com conector blindado leve RJ45 , Com Transformador RJ45 de Blindagem

Descrição de produto

Visão Geral do Produto

O DGKYD111Q070BA2A1D é um conector transformador Gigabit Ethernet RJ45 com 10 pinos, indicadores LED integrados e design DIP blindado. Ele é projetado para conectividade de rede confiável de alta velocidade em placas de circuito impresso.

Número da Peça DGKYD111Q070BA2A1D

Documentação DGKYD111Q070BA2A1D.pdf

Parâmetros Técnicos

Número da Peça	DGKYD111Q070BA2A1D	Marca	DGKYD / OEM / ODM
Tipo de Produto	Conector-Modular	Estilo do Conector	Jack
Tipo de Jack	RJ45	Tipo de Conector	Jack Modular
Estilo de Travamento	Padrão	Travamento	TAB-DOWN
Filtro	Com Filtro	Opção de LED	Com LED
Cor do LED	Verde / Amarelo	Paradas de Painel	Com Paradas de Painel
Blindado	Com blindagem metálica	Aplica-se a	Placa de Circuito Impresso
Configuração da Porta	Porta Única	Número de Posições	10
Configuração do Jack	1X1	Terminais por Porta	8
Material da Blindagem	Liga de Cobre pré-revestida com Níquel	Orientação de Montagem na PCB	Entrada Lateral (Ângulo Reto)
Revestimento da Área de Acoplamento do Contato	Ouro 6u	Material Base do Contato	Bronze Fosforoso
Material de Revestimento do Contato da Ponta de Solda	Estanho-Chumbo sobre Níquel	Estilo de Montagem na PCB	Through Hole
Método de Terminação na Placa de PC	Through Hole-Press-Fit	Trava da Placa	Com / Sem Trava da Placa
Material da Carcaça	PBT Poliéster	Cor da Carcaça	Preto
Temperatura do Material da Carcaça	Padrão	Classificação de Inflamabilidade UL	UL 94V-0

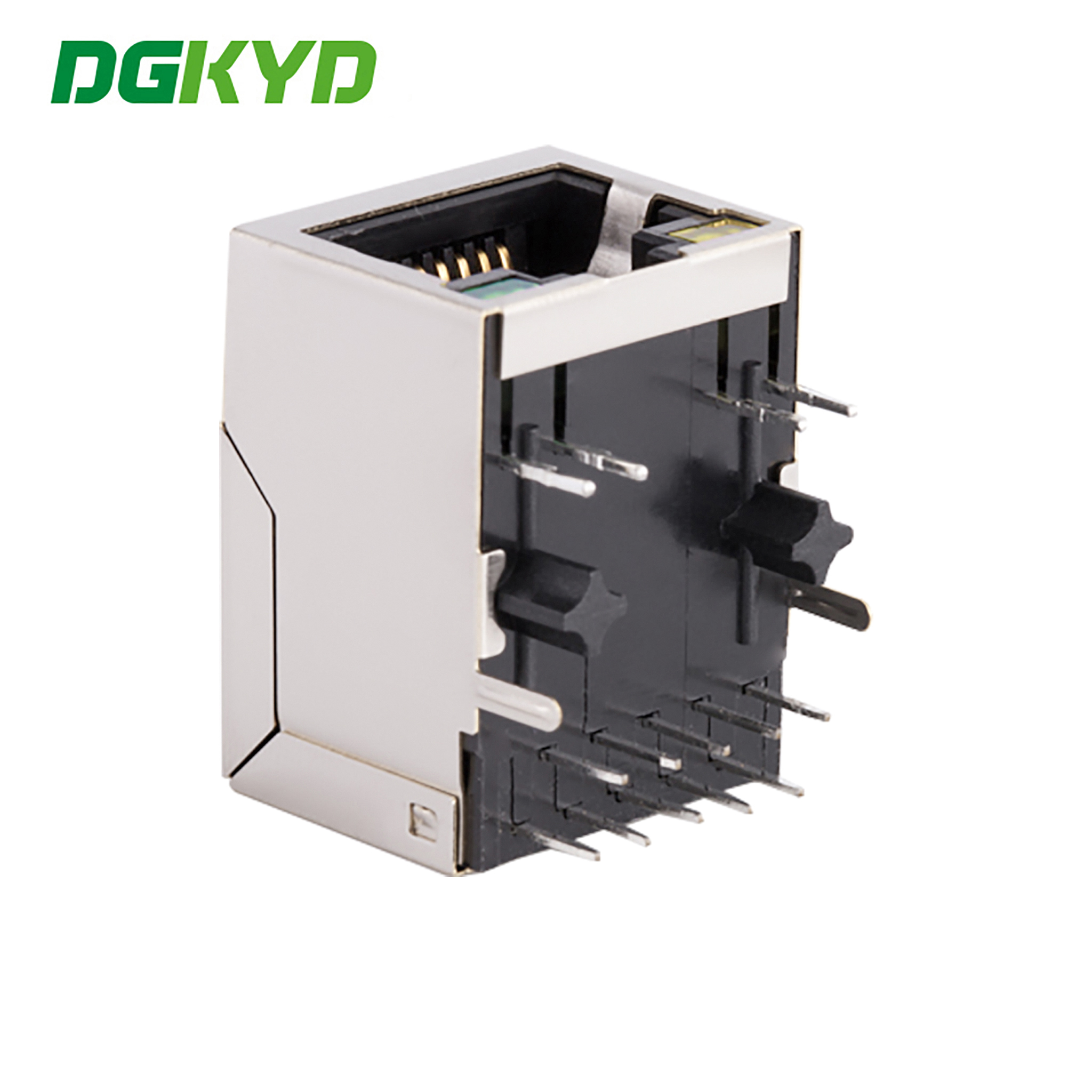

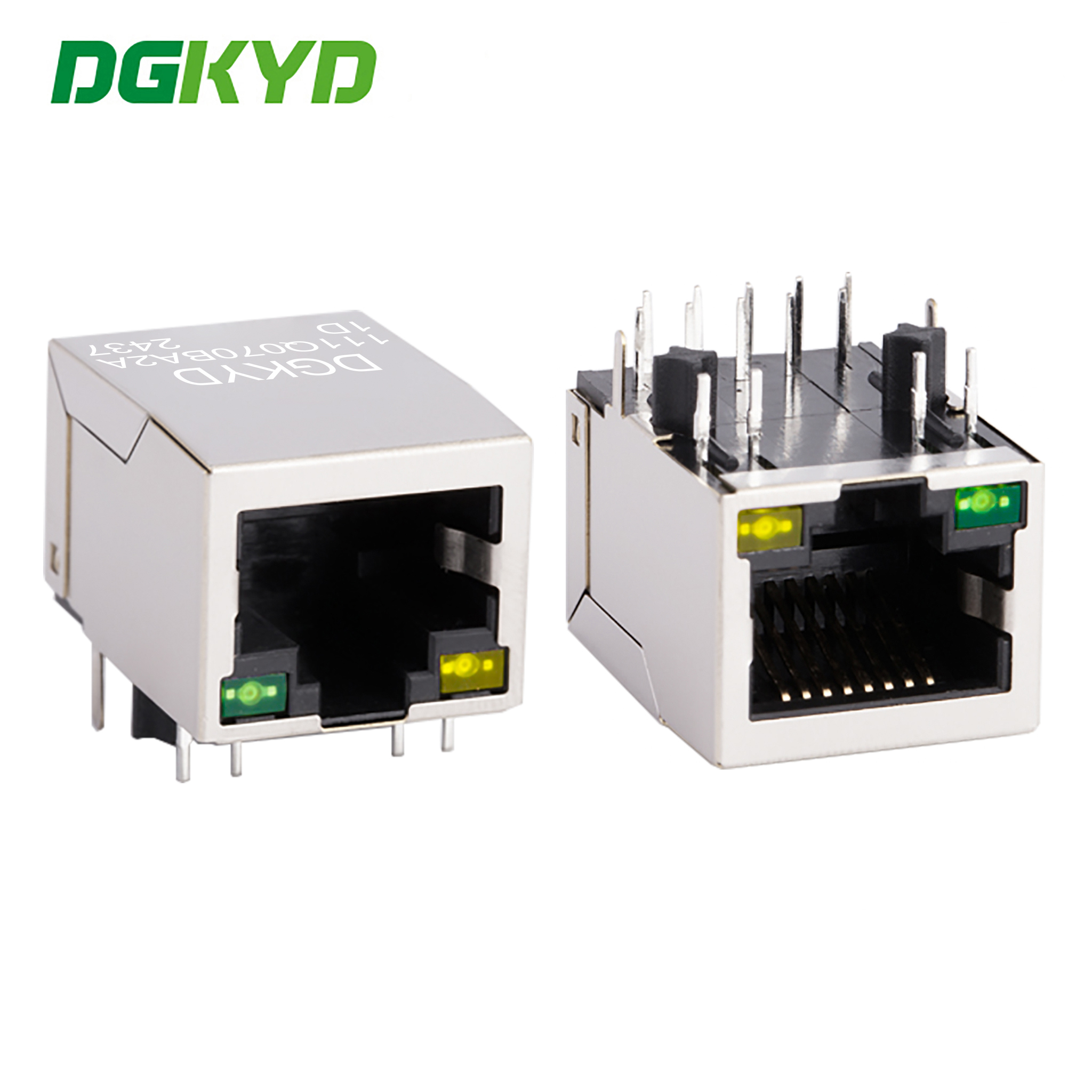

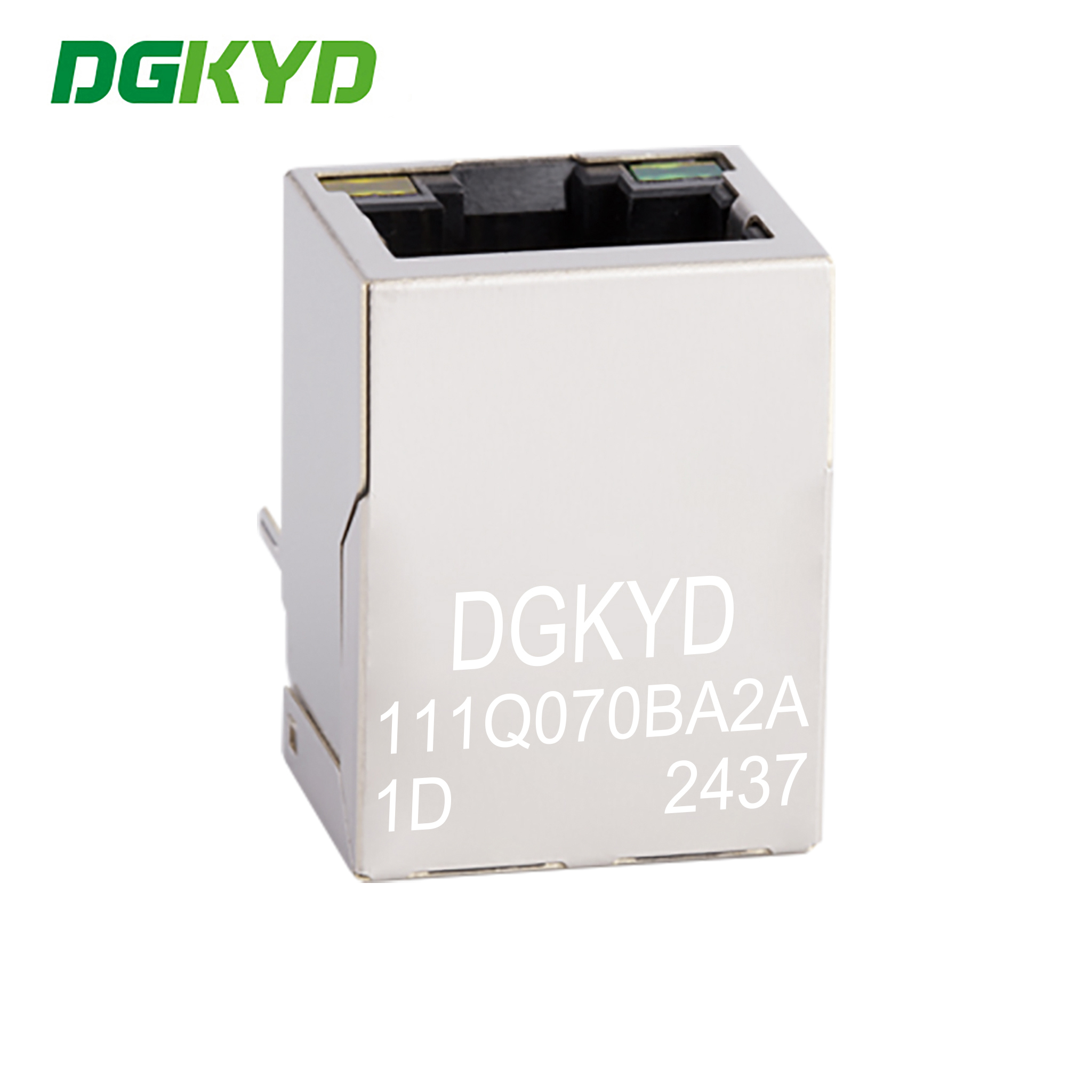

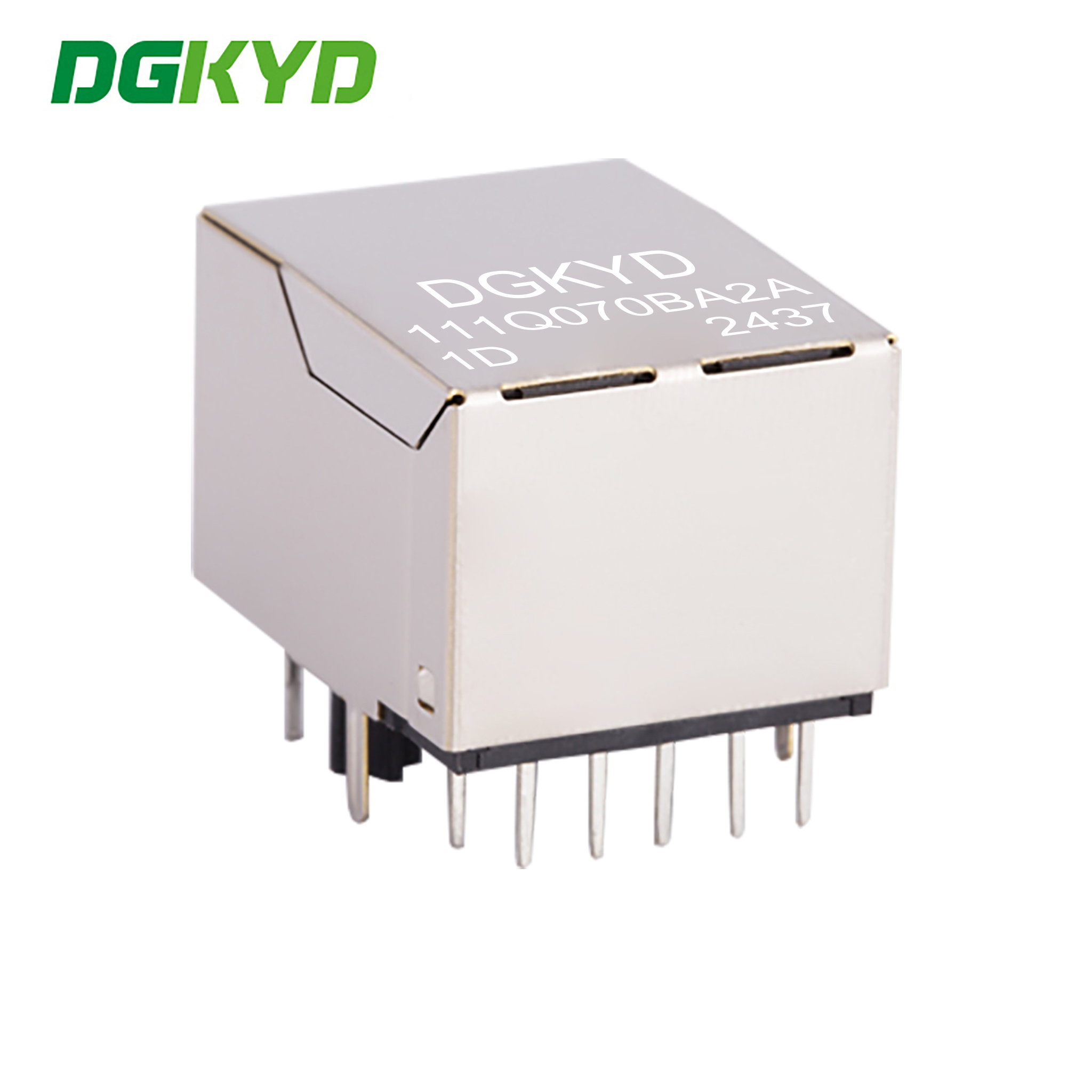

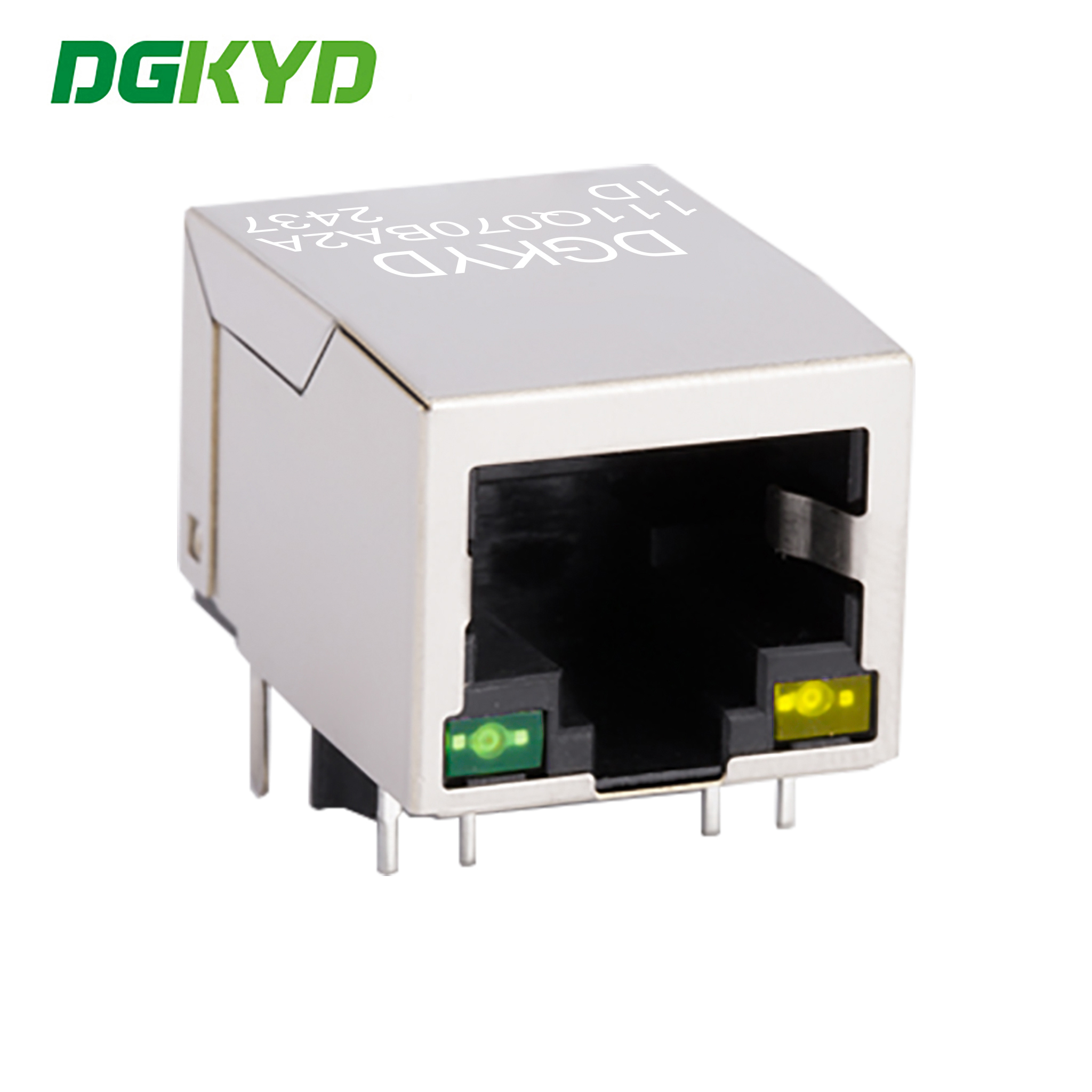

Imagens do Produto

Especificações Técnicas

Tipo de Interface: Conector RJ45 para Ethernet 10/100/1000BASE-T
Tipo: RJ45 com magnetismo integrado
Frequência de Trabalho: Alta frequência com filtragem e características anti-interferência
Temperatura de Trabalho: -40°C a 85°C
Temperatura de Armazenamento: -40°C a 85°C
Soldagem sem Chumbo: Altura de soldagem por onda até 265°C

Capacidades de Fabricação

Série completa de acessórios de circuito integrado RJ45, fornecimento direto do fabricante.

Modo de Negócio: Fabricante
Tempo de Entrega: Aproximadamente duas semanas para pedidos padrão
Opções de Personalização:
- Luz indicadora LED (LED verde, amarelo, vermelho, laranja, azul, bicolor)
- Blindagem com ou sem dedos EMI
- Relação da bobina do núcleo magnético
- Opções de diversificação do circuito magnético
- Revestimento de ouro de contato (FU, 3U, 6U, 15u, 30U, 50U)
- Material da carcaça plástica (PBT, PA46, PA9T, LCP)

Nossos produtos atendem aos padrões da indústria para propriedades elétricas, dimensões mecânicas e conformidade ambiental. Sua satisfação é nosso principal objetivo de serviço.

Perguntas Frequentes

P: Vocês são uma empresa de trading ou fabricante?

R: Somos um fabricante. Bem-vindo para visitar nossa fábrica.

P: E quanto ao seu tempo de entrega?

R: Para produtos em estoque, entrega em até 5–7 dias úteis após o pagamento. Para produtos personalizados e fora de estoque, o tempo de entrega é confirmado com base na quantidade do pedido.

P: Vocês podem fornecer amostras? Elas são gratuitas?

R: Sim. Geralmente fornecemos 2–3 amostras de produtos padrão gratuitamente para fins de teste.

P: Posso colocar meu próprio logotipo nele?

R: Sim. Como fabricante com 11 anos de experiência em OEM, somos totalmente capazes de personalizar produtos de acordo com suas especificações.
