Multi Port RJ45 Connector with Integrated Magnetic 8p12c Poe Filter for PCB Communication

contacto

Conector RJ45 Multi-Port com Filtro PoE Magnético Integrado 8p12c para Comunicação PCB

Quantidade de ordem mínima :	Negociação	Preço :	Please contact us to get the latest price.
Detalhes da embalagem :	384 Bandeja em caixa	Tempo de entrega :	10 dias
Termos de pagamento :	T/T,D/P,D/A,L/C,Western Union,	Habilidade da fonte :	100 mil peças/dia

Lugar de origem:	Dongguan da China	Marca:	DGKYD
Certificação:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número do modelo:	DGKYD414Q199DF5A2DPB057(POE+)
Documento:	DGKYD414Q199DF5A2DPB057(POE...+).pdf

Informação detalhada
Tipo de produto:	RJ45	Método de encapsulamento:	Pacote em linha 1X4
Estilo de montagem em PCB:	MERGULHAR	Forma:	Retângulo
Escudo:	Latão	Material de moradia plástica:	PA66 preto
Número de pinos:	12	Número de núcleos:	8
Dimensão (mm):	58,2832,6513,5	Arremesso de ouro nos pinos de contato:	30U
Temperatura operacional:	- 40 ℃ ~ 85 ℃	Temperatura de armazenamento:	- 40 ℃ ~ 85 ℃
Destacar:	Conector RJ45 magnético integrado , Conector Modular 8p12c , Jack modular do filtro RJ45 do ponto de entrada

Descrição de produto

Conectores RJ45 de várias portas Magnético integrado 8p12c PCB Comunicação Poe Filtro DGKYD414Q199DF5A2DPB057

Informações sobre o produto

Número da parte:DGKYD414Q199DF5A2DPB057

Documentação do produto: DGKYD414Q199DF5A2DPB057 ((POE+).pdf

Parâmetros técnicos

Parâmetro	Valor	Parâmetro	Valor
Número da parte	DGKYD414Q199DF5A2DPB057	Marca	DGKYD/OEM/ODM
Tipo de produto	Conector-Modular	Estilo do conector	- Jack. - Não.
Tipo Jack	RJ45	Tipo de conector	Garrafa modular
Estilo de fecho	Padrão	Fechadura	TAB-UP
Filtro	Com Filtro	Opção LED	Com LED
Cor LED	Verde/Laranja-amarelo	Paradas do painel	Com paradas de painel
Escondido	Com escudo metálico	Aplica-se a:	Placas de circuito impresso
Configuração de porta	1X4 Port	Número de posições	12
Configuração do Jack	1X4	Terminais por porto	8
Material do escudo	Cobre ligado pré-coberto com níquel	Orientação da montagem do PCB	Entrada lateral (Ângulo direito)
Revestimento da área de acasalamento por contacto	Ouro 30 u	Material de base de contacto	Fósforo Bronze
Material de revestimento de contacto da cauda de solda	Chumbo de estanho sobre níquel	Estilo de montagem de PCB	Através do Buraco
Método de terminação da placa de PC	Através de um ajuste de pressão	Bloqueio de bordo	Com/sem bloqueio de bordo
Material de habitação	PA66 Poliéster	Cor da carcaça	Negro
Temperatura do material da habitação	Padrão	Classificação UL de inflamabilidade	UL 94V-0

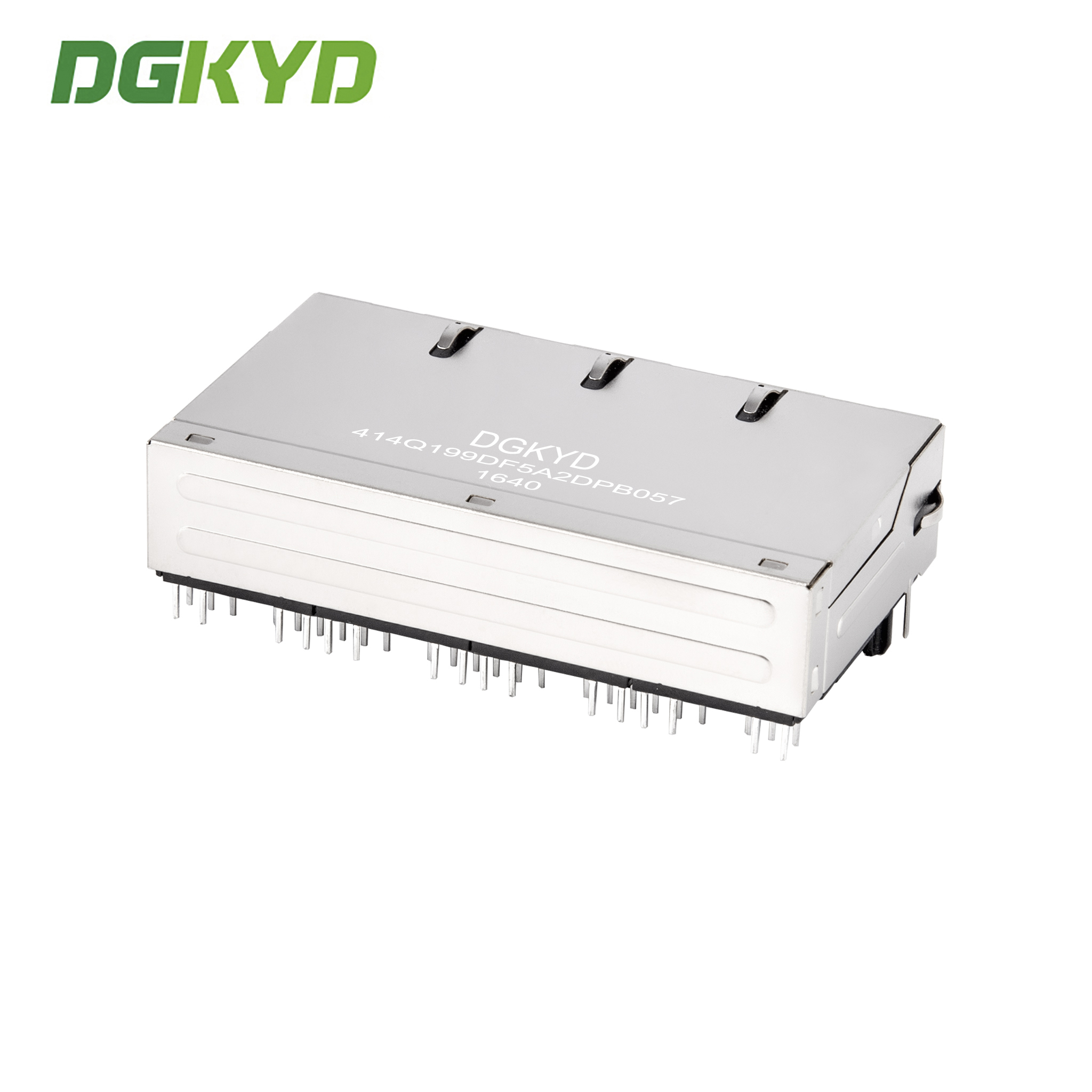

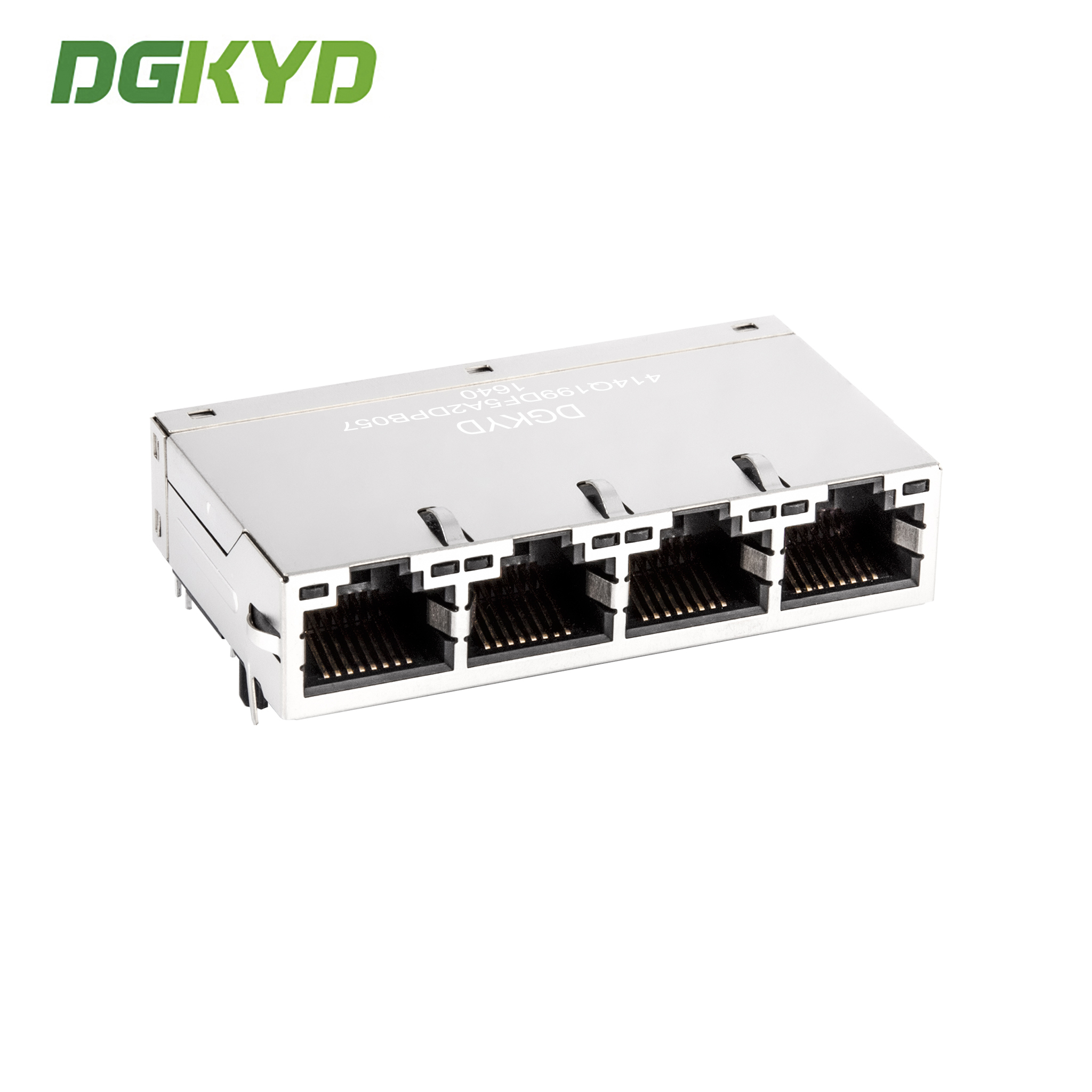

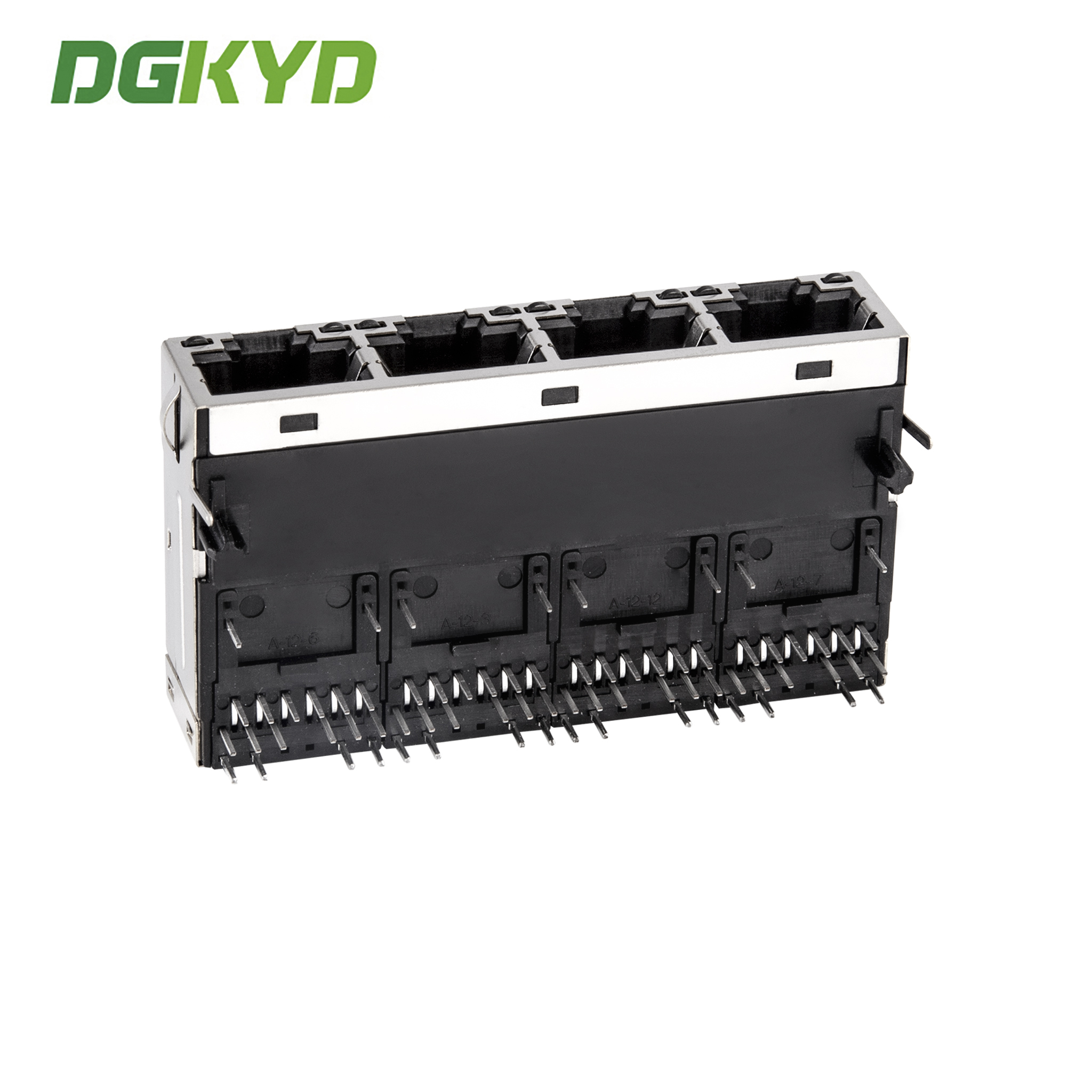

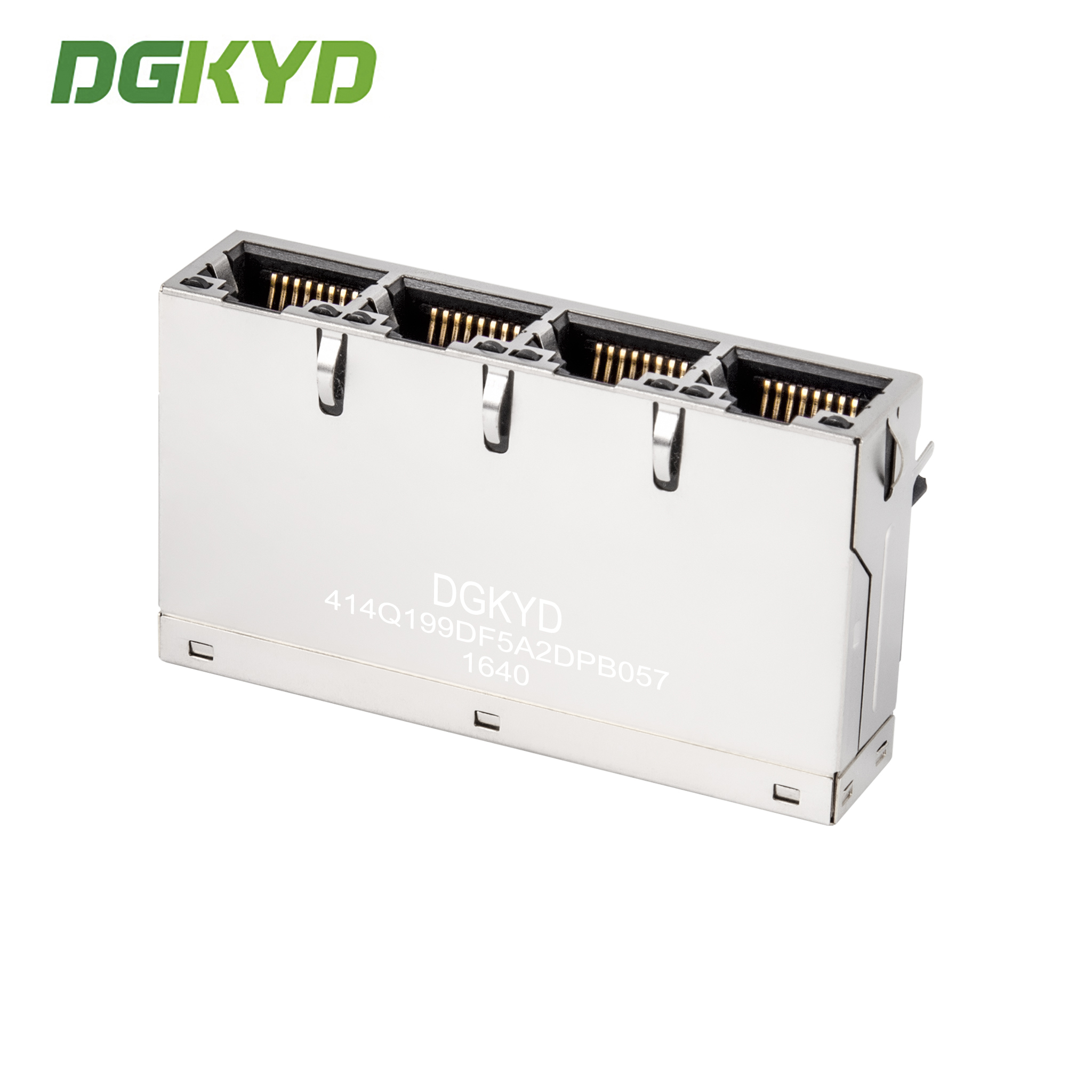

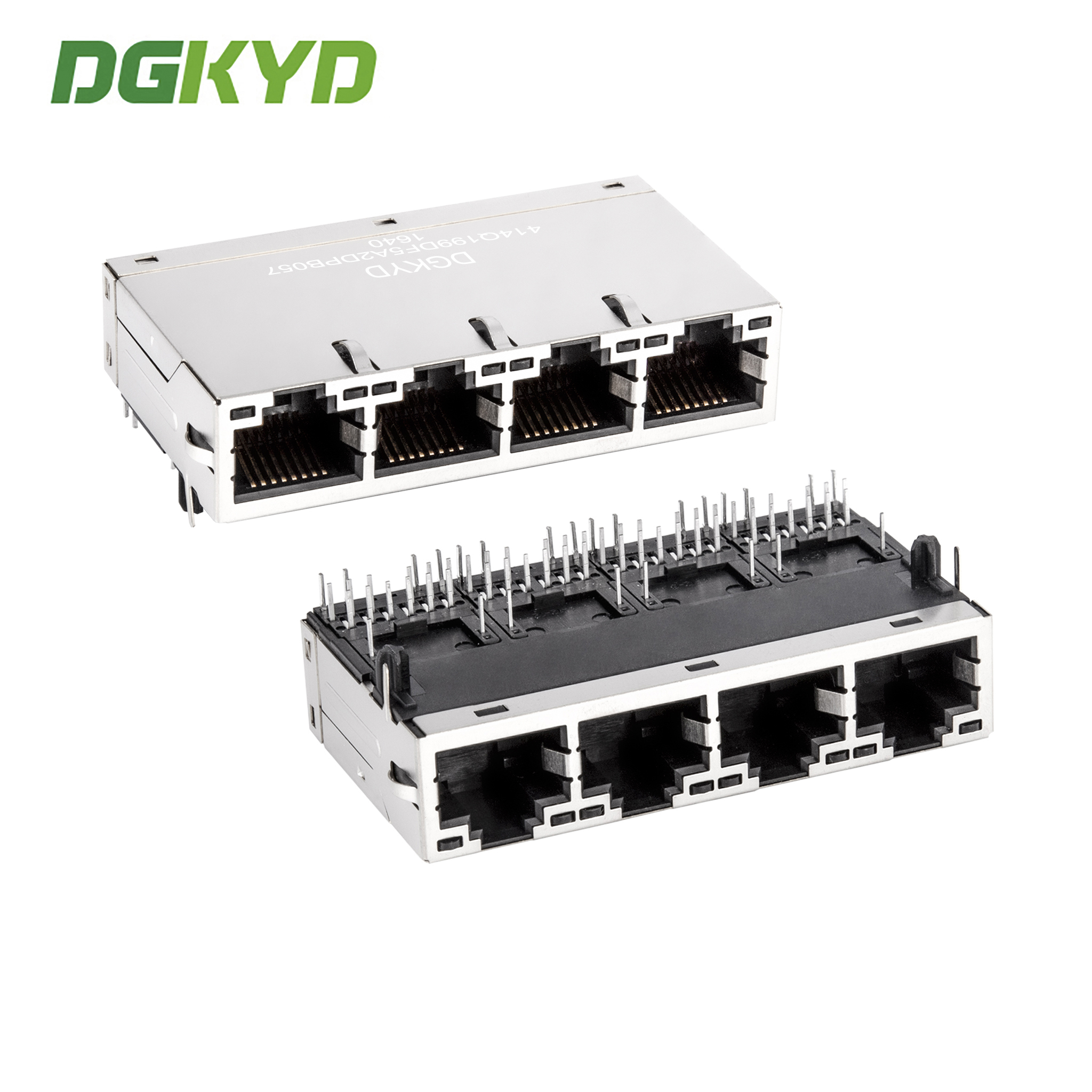

Imagens do produto

Especificações técnicas

Tipo de interface: conector RJ45 para Ethernet 10/100/1000BASE-T
Tipo: RJ45 com magnéticos incorporados
Frequência de trabalho: Frequência elevada com características de filtragem e anti-interferência
Temperatura de funcionamento: -40°C a 85°C
Temperatura de armazenamento: -40°C a 85°C
Soldagem sem chumbo: altura de soldagem em ondas até 265°C

Capacidades de fabrico

RJ45 série completa de acessórios de circuito integrado, fornecimento directo do fabricante

Modo de funcionamento: fabricante
Prazo de entrega: Aproximadamente duas semanas para encomendas normais
Opções de personalização:
- Luz indicadora LED (verde, amarelo, vermelho, laranja, azul, LED bicolor)
- Escudo com ou sem dedos EMI
- Proporção de bobina do núcleo magnético
- Opções de diversificação de circuitos magnéticos
- Revestimento em ouro de contacto (FU, 3U, 6U, 15u, 30U, 50U)
- Material de caixa de plástico (PBT, PA46, PA9T, LCP)

Os nossos produtos cumprem os padrões da indústria em termos de propriedades elétricas, dimensões mecânicas e conformidade ambiental.

Perguntas Frequentes

P: É uma empresa comercial ou fabricante?

R: Somos um fabricante. Bem-vindo a visitar a nossa fábrica.

P: E quanto ao seu tempo de entrega?

R: Para produtos em estoque, entrega dentro de 5-7 dias úteis após o pagamento. Para produtos personalizados e fora de estoque, o tempo de entrega é confirmado com base na quantidade do pedido.

P: Pode fornecer amostras? São gratuitas?

R: Sim. Normalmente fornecemos 2-3 amostras de produtos padrão gratuitamente para fins de teste.

P: Posso colocar o meu próprio logotipo?

R: Sim. Como um fabricante com 11 anos de experiência OEM, somos totalmente capazes de personalizar produtos para suas especificações.
