100 Base-T empilhado 2 Portes RJ45 Jack Module com filtro Ethernet de ângulo reto magnético

Quantidade de ordem mínima :	Negociação	Preço :	Please contact us to get the latest price.
Detalhes da embalagem :	540 Caixa em embalagem	Tempo de entrega :	10 dias
Termos de pagamento :	T/T,D/P,D/A,L/C,Western Union,MoneyGram	Habilidade da fonte :	100 mil peças/dia

Lugar de origem:	Dongguan da China	Marca:	DGKYD
Certificação:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número do modelo:	DGKYD21B002AB2A4D068
Documento:	DGKYD21B002AB2A4D068.pdf

Informação detalhada
Tipo de produto:	RJ45	Método de encapsulamento:	Em-linha dobro pacote
Estilo de montagem em PCB:	MERGULHAR	Forma:	Retângulo
Escudo:	fósforo níquel de cobre	Material de moradia plástica:	PBT preto
Número de pinos:	10	Número de núcleos:	8
Dimensão (mm):	17,21 28,5*25,5	Arremesso de ouro nos pinos de contato:	6U
Temperatura operacional:	- 40 ℃ ~ 85 ℃	Temperatura de armazenamento:	- 40 ℃ ~ 85 ℃

Descrição de produto

100 Base - T empilhado 2 Portes RJ45 Jack Module com filtro Ethernet de ângulo reto magnético instalado DGKYD21B002AB2A4D068

Número da parte:DGKYD21B002AB2A4D068

Parâmetros técnicos

Parâmetro	Valor
Número da parte	DGKYD21B002AB2A4D068
Marca	DGKYD/OEM/ODM
Tipo de produto	Conector-Modular
Estilo do conector	- Jack. - Não.
Tipo Jack	RJ45
Tipo de conector	Garrafa modular
Estilo de fecho	Padrão
Fechadura	TAB-UP/DOWN
Filtro	Com Filtro
Opção LED	Com LED
Cor LED	Verde-amarelo
Paradas do painel	Com paradas de painel
Escondido	Com escudo metálico
Aplica-se a:	Placas de circuito impresso
Configuração de porta	2X1 Porta
Número de posições	10
Configuração do Jack	2X1
Terminais por porto	8
Material do escudo	Cobre ligado pré-coberto com níquel
Orientação da montagem do PCB	Entrada lateral (Ângulo direito)
Revestimento da área de acasalamento por contacto	Ouro 6u
Material de base de contacto	Fósforo Bronze
Material de revestimento de contacto da cauda de solda	Chumbo de estanho sobre níquel
Estilo de montagem de PCB	Através do Buraco
Método de terminação da placa de PC	Através de um ajuste de pressão
Bloqueio de bordo	Com/sem bloqueio de bordo
Material de habitação	Poliéster PBT
Cor da carcaça	Negro
Temperatura do material da habitação	Padrão
Classificação UL de inflamabilidade	UL 94V-0

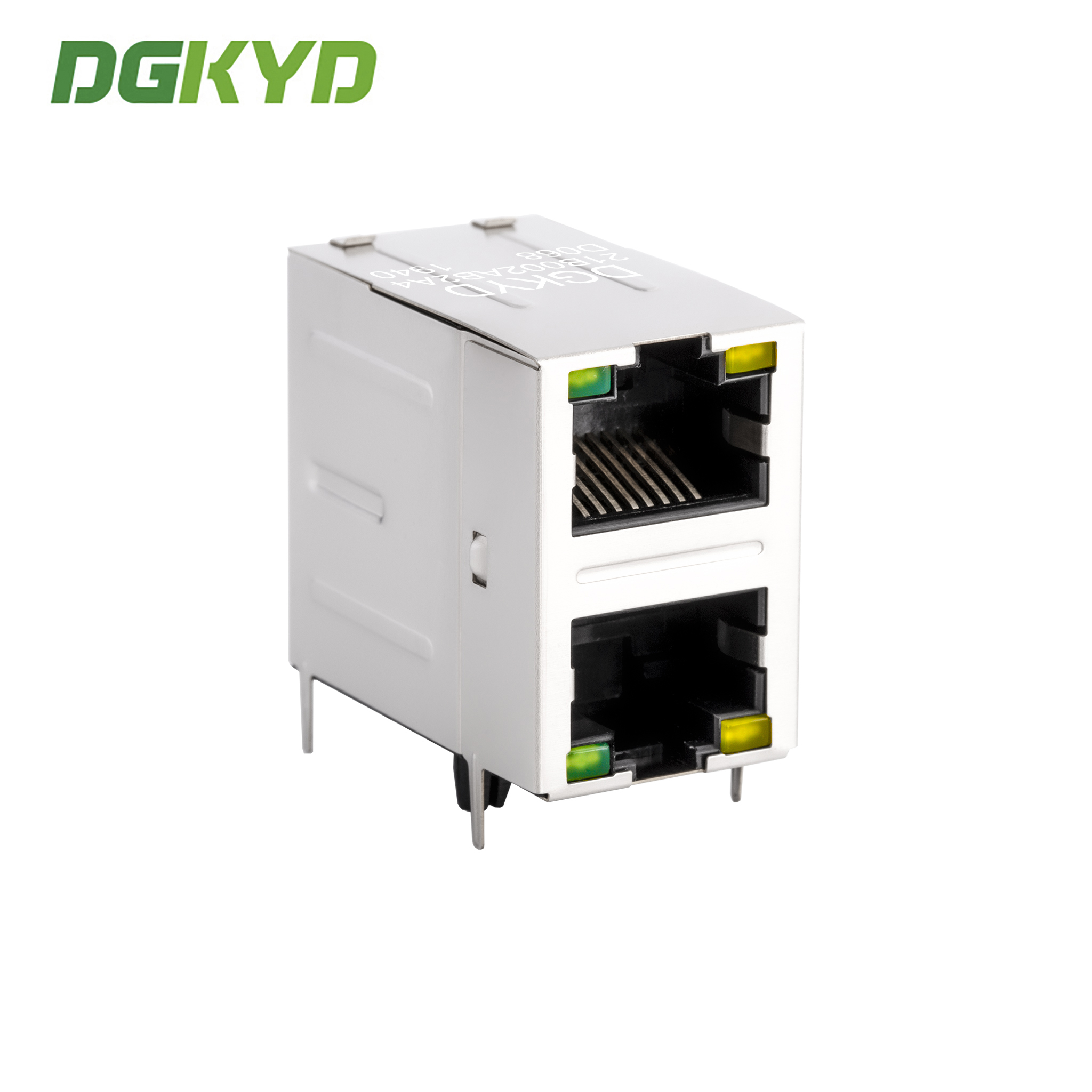

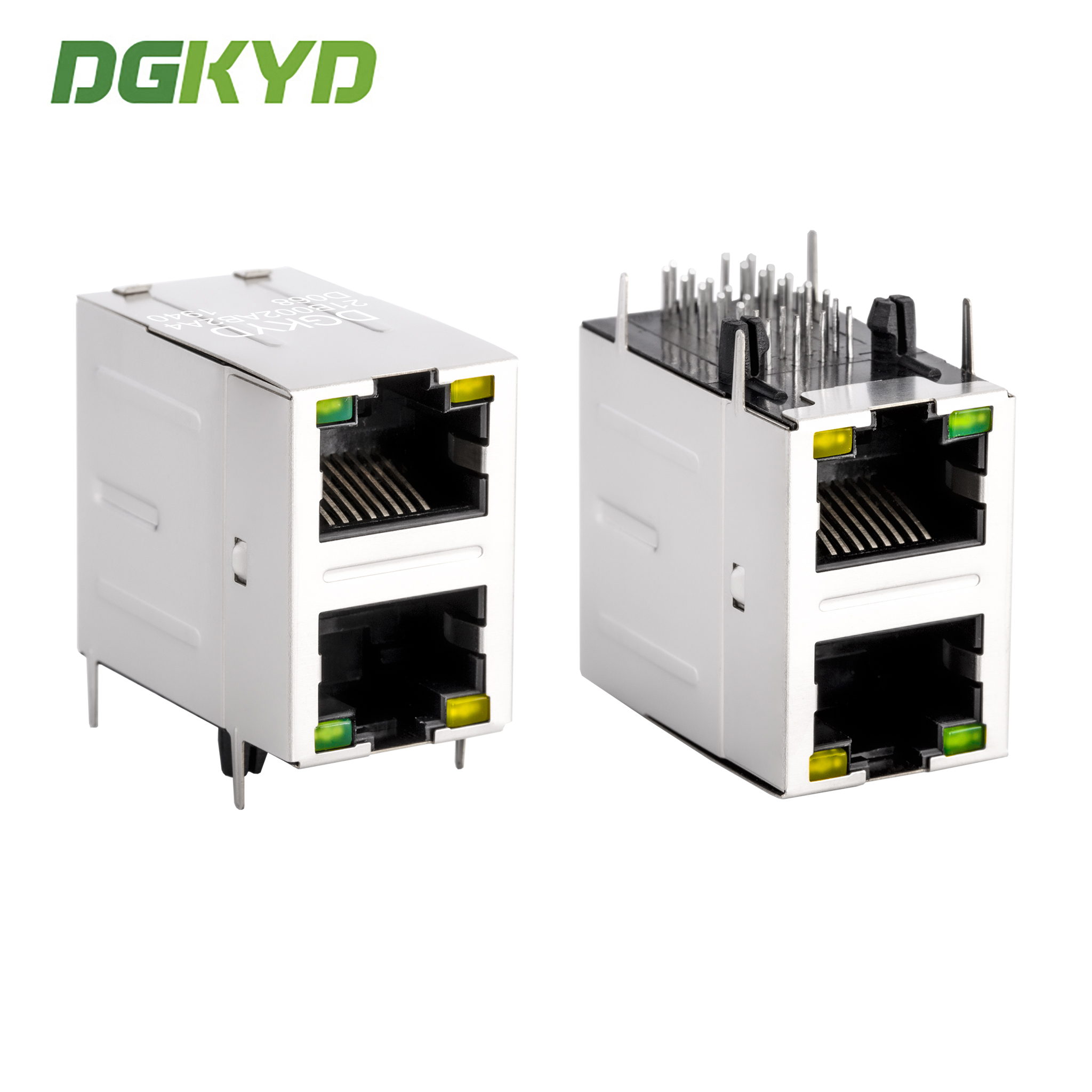

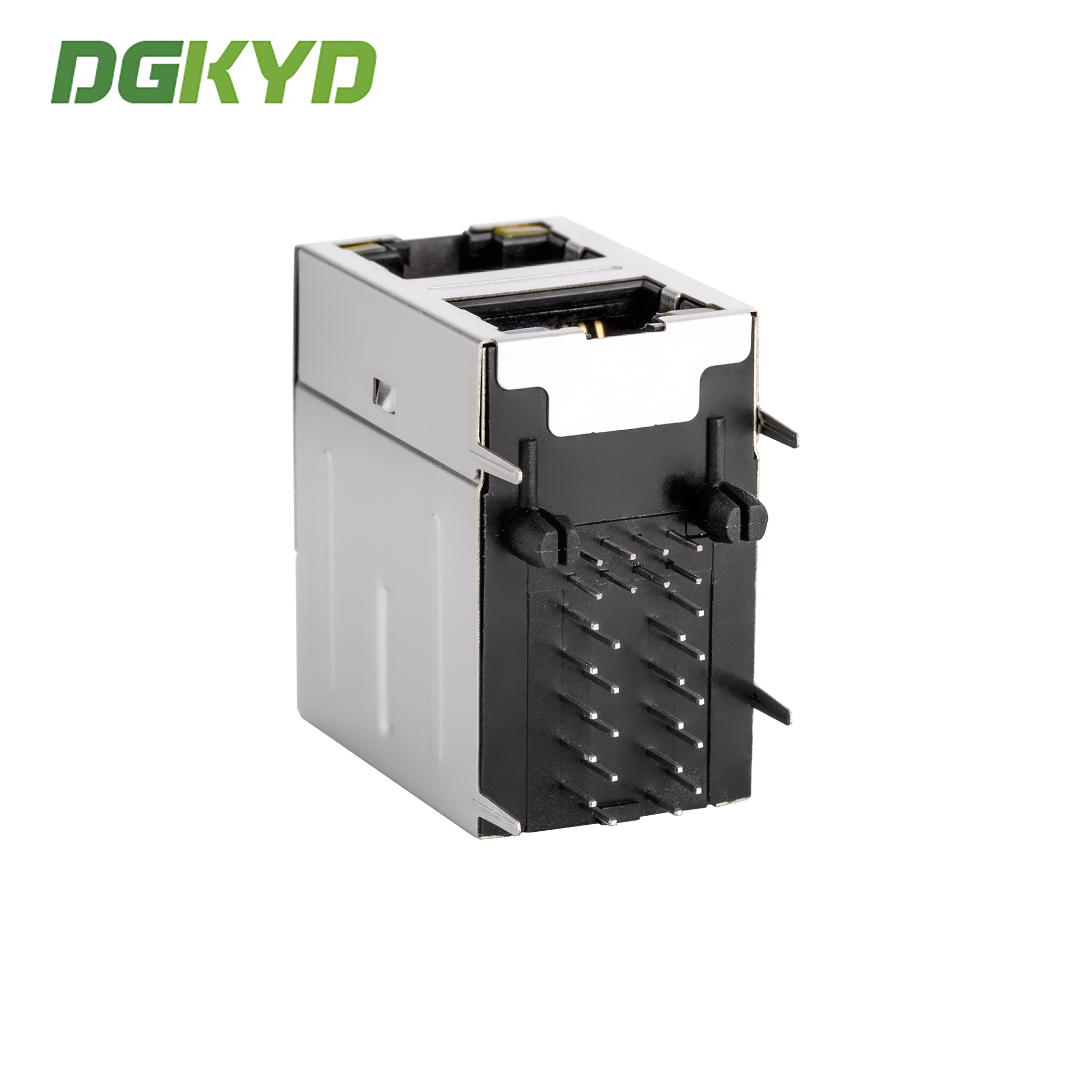

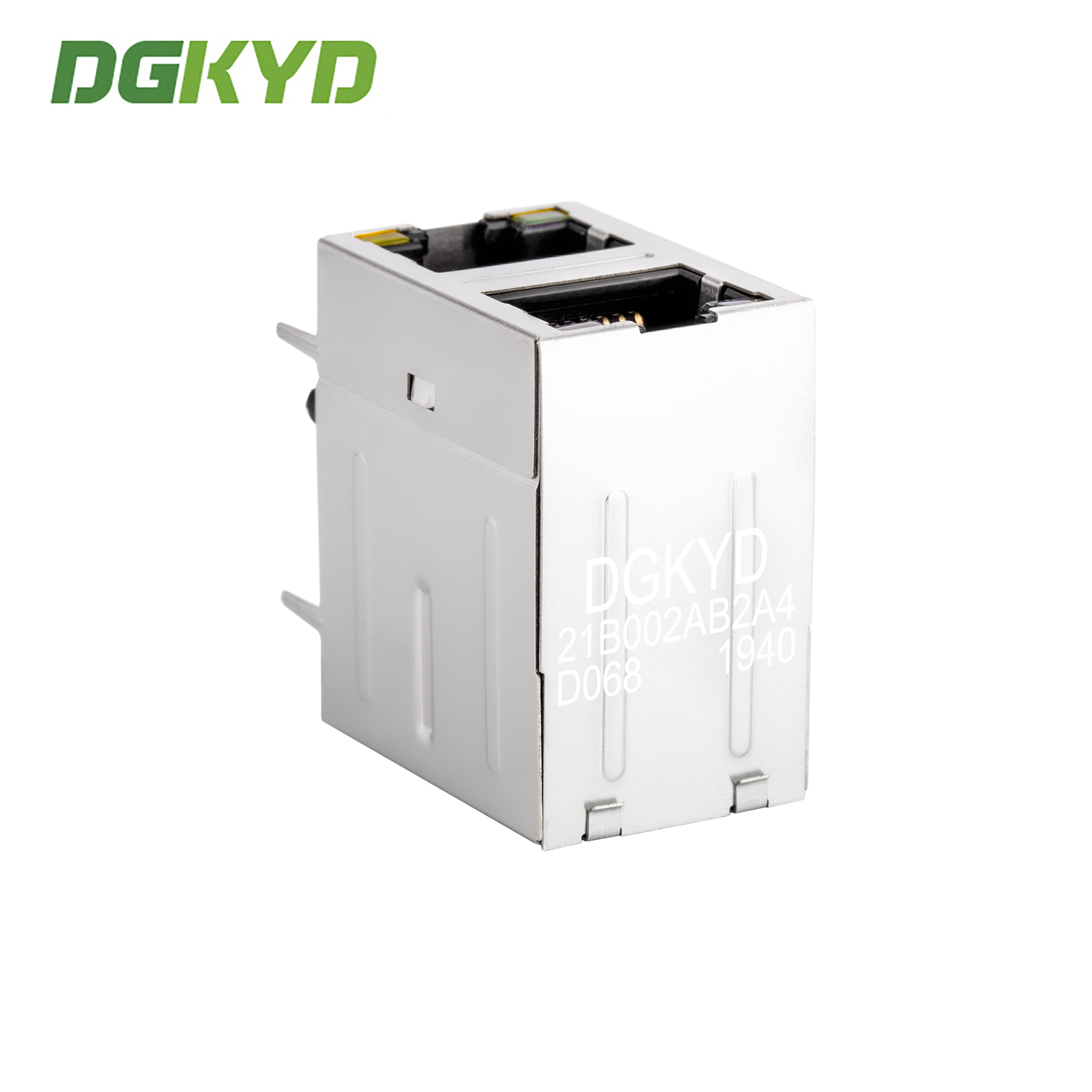

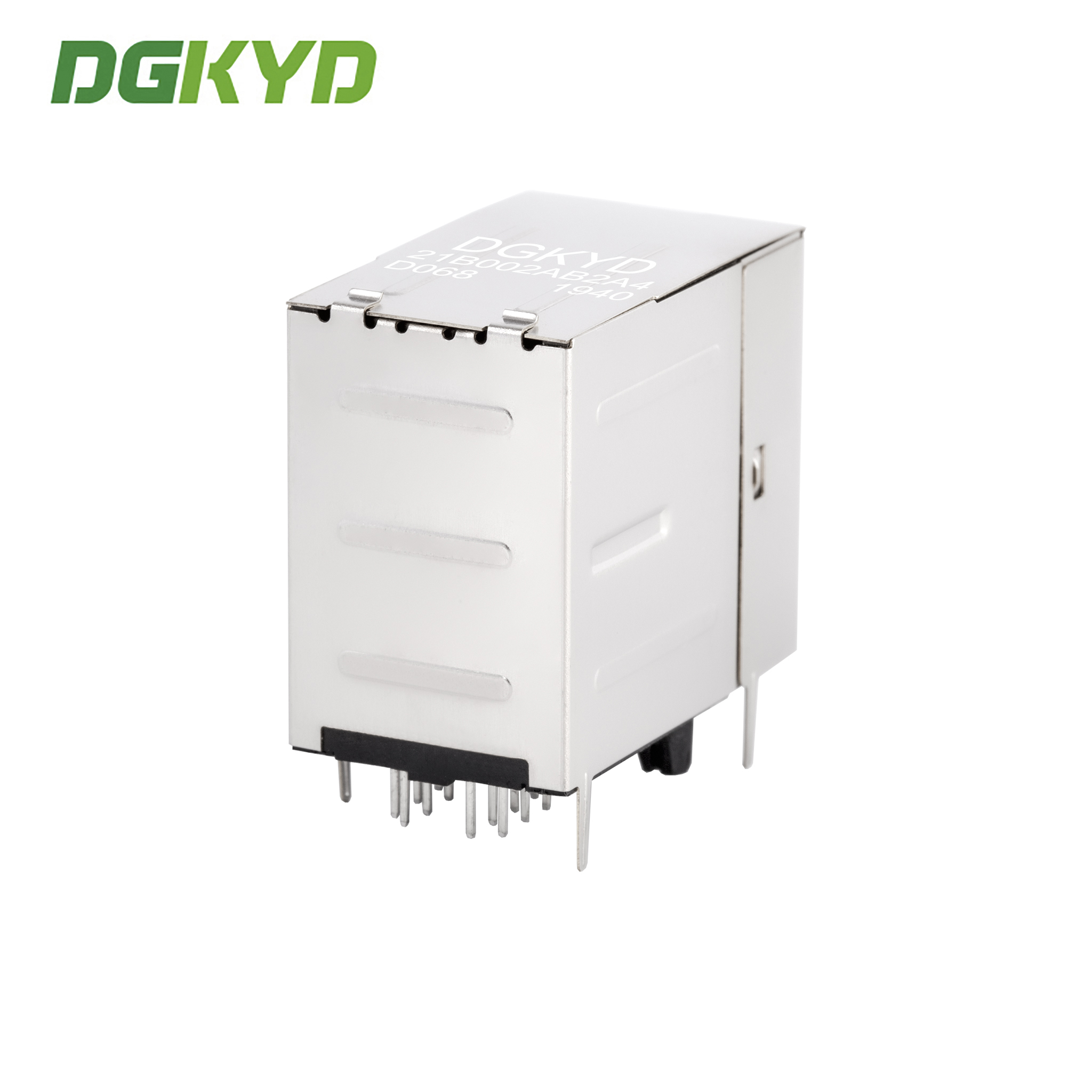

Imagens do produto

Especificações técnicas

Tipo de interface: conector RJ45 para Ethernet 10/100/1000BASE-T
Tipo: RJ45 com magnéticos incorporados
Frequência de trabalho: Frequência elevada com características de filtragem e anti-interferência
Temperatura de funcionamento: -40°C a 85°C
Temperatura de armazenamento: -40°C a 85°C
Soldagem sem chumbo: altura de soldagem em ondas até 265°C

Capacidades de fabrico

RJ45 série completa de acessórios de circuito integrado, fornecimento directo do fabricante

Modo de funcionamento: fabricante
Prazo de entrega: Aproximadamente duas semanas para encomendas normais
Opções de personalização:
- Luz indicadora LED (verde, amarelo, vermelho, laranja, azul, LED bicolor)
- Escudo com ou sem dedos EMI
- Proporção de bobina do núcleo magnético
- Opções de diversificação de circuitos magnéticos
- Revestimento em ouro de contacto (FU, 3U, 6U, 15u, 30U, 50U)
- Material de caixa de plástico (PBT, PA46, PA9T, LCP)

Os nossos produtos cumprem os padrões da indústria em termos de propriedades elétricas, dimensões mecânicas e conformidade ambiental.

Perguntas Frequentes

P: É uma empresa comercial ou fabricante?

R: Somos um fabricante. Bem-vindo a visitar a nossa fábrica.

P: E quanto ao seu tempo de entrega?

R: Para produtos em estoque, entrega dentro de 5-7 dias úteis após o pagamento. Para produtos personalizados e fora de estoque, o tempo de entrega é confirmado com base na quantidade do pedido.

P: Pode fornecer amostras? São gratuitas?

R: Sim. Normalmente fornecemos 2-3 amostras de produtos padrão gratuitamente para fins de teste.

P: Posso colocar o meu próprio logotipo?

R: Sim. Como um fabricante com 11 anos de experiência OEM, somos totalmente capazes de personalizar produtos para suas especificações.
