Industrial-Grade Gigabit RJ45 Ethernet Connector with Built-in Magnetics for High Performance Networking

contacto

Conector Ethernet Gigabit RJ45 de nível industrial com magnéticos incorporados para redes de alto desempenho

Quantidade de ordem mínima :	1 peça	Preço :	Please contact us to get the latest price.
Detalhes da embalagem :	Bandeja em caixa	Tempo de entrega :	10 dias
Termos de pagamento :	T/T,D/P,D/A,L/C,Western Union,MoneyGram	Habilidade da fonte :	100 mil peças/dia

Lugar de origem:	Dongguan da China	Marca:	DGKYD
Certificação:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Número do modelo:	DGKYD211Q784CB2A4D
Documento:	DGKYD211Q784CB2A4D.pdf

Informação detalhada
Recurso:	Elevado desempenho, magnetics	Adequado para RJ45:	para cabo Ethernet CAT5&6 ou UTP
Aplicativo:	lan, ponte, PC, router, rede rj45 do cubo do usb e outros dispositivos dos ethernet	Gênero:	RJ45 fêmea
Nome do produto:	Conector dos ethernet RJ45	Trava:	TAB-Up
Ângulo da montagem do PWB:	Entrada lateral	Estilo da montagem:	Embora o buraco
Temperatura de operação:	-40°C~+85°C	Temperatura de armazenamento:	-40°C~+85°C

Descrição de produto

Conector Gigabit Bloco Moldado Soquete Interface de rede RJ45 de nível industrial DGKYD211Q784CB2A4D

Visão geral do produto

Conector Gigabit bloco moldado soquete interface de rede RJ45 de nível industrial DGKYD211Q784CB2A4D

Documento de especificação do produto (PDF)

Principais recursos

Tipo de interface: Aplicação Crystal Head para Ethernet 10/100/1000BASE-T
Tipo: RJ45 com magnetismo integrado
Frequência de trabalho: Alta frequência com características de filtragem e anti-interferência
Temperatura de trabalho: -40°C a 85°C
Temperatura de armazenamento: -40°C a 85°C
Solda sem chumbo: Altura de soldagem por onda de até 265 ℃

Capacidades de fabricação

Modo de negócios: Fornecimento direto do fabricante
Prazo de entrega: Aproximadamente duas semanas
Opções de personalização: Luzes indicadoras LED (verde, amarelo, vermelho, laranja, azul, bicolor)
Blindagem com dedos EMI ou padrão
Proporção de bobina de opções de núcleo magnético
Diversificação do circuito magnético
Opções de chapeamento de ouro de contato (FU, 3U, 6U, 15u, 30U, 50U)
Opções de materiais de carcaça de plástico (PBT, PA46, PA9T, LCP)

Parâmetros de desempenho

Aplicado à Ethernet com relação de bobina: 1CT:1CT
Está em conformidade com os padrões IEEE 802.3 e ANSI X 3.263
Indutância de circuito aberto (OCL): 350uH (MIN) @ 100kHz, 0,1VRMS com polarização CC de 8mA
Processo de soldagem por onda de 265 ℃ Max atendendo aos padrões ROHS da UE
Tensão suportável: 2250VDC 1mA máx., 60s
Impedância: 100 ohms
Interface RJ45 atende ao padrão FCC 68.5
Resistência CC: 1,5Ω

Especificações Técnicas

Parâmetro	Especificação
Número da peça	DGKYD211Q784CB2A4D
Marca	DGKYD/OEM/ODM
Local de Origem	Cantão, China
Certificação	RoHS/CE/FCC/CE/ISO9001/ISO14001
Tipo de produto	Conector-Modular
Estilo do conector	Jack
Tipo de macaco	RJ45
Tipo de conector	Macaco Modular
Estilo de trava	Padrão
Trava	TAB-UP
Filtro	Com filtro
Opção LED	Com LED
Cor do LED	Verde/Amarelo
Paradas do painel	Com batentes de painel
Blindado	Sim
Aplica-se a	Placa de circuito impresso
Velocidade de desempenho	10/100/1000 BASE-T/TX
Adequado para tipo de soldagem	Refluxoldagem (Alternativa)
Configuração da porta	Portas únicas
Número de posições	10
Configuração do macaco	1X1
Terminais por Porto	8
Material do Escudo	Liga de cobre pré-revestida com níquel
Orientação de montagem de PCB	Entrada lateral (ângulo reto)
Material de revestimento da área de contato	Ouro 6u/15u/30u/50u
Material base de contato	Bronze Fósforo
Material de revestimento de contato de cauda de solda	Estanho-chumbo sobre níquel
Estilo de montagem de PCB	Através do furo
Método de terminação para placa de PC	Através do furo-Press-Fit
Bloqueio de quadro	Com/sem trava de placa
Material da Habitação	Poliéster PBT
Cor da caixa	Preto
Temperatura do material da carcaça	Padrão
Classificação de inflamabilidade UL	UL 94V-0

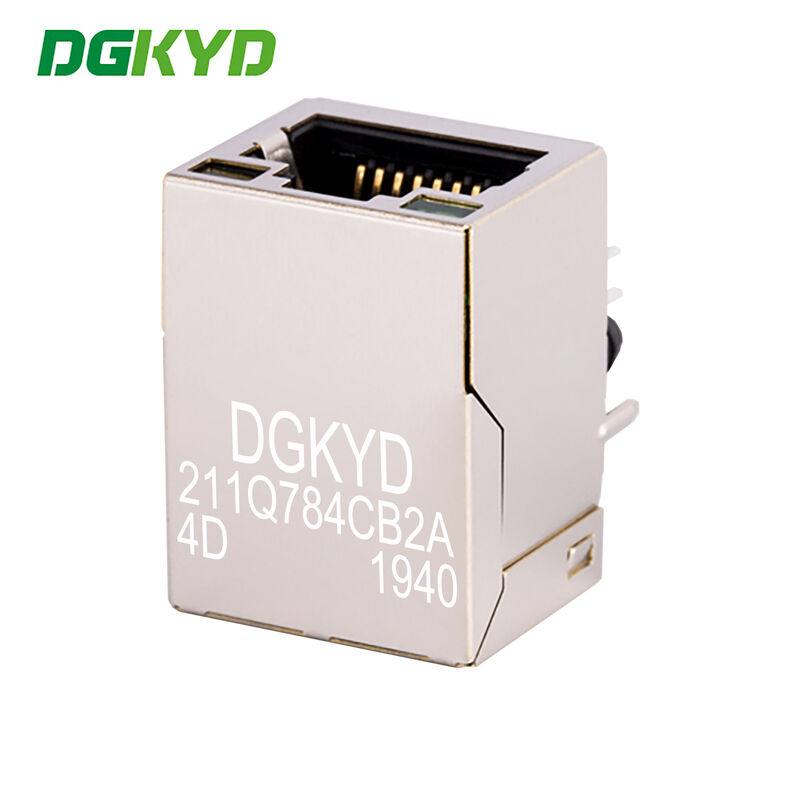

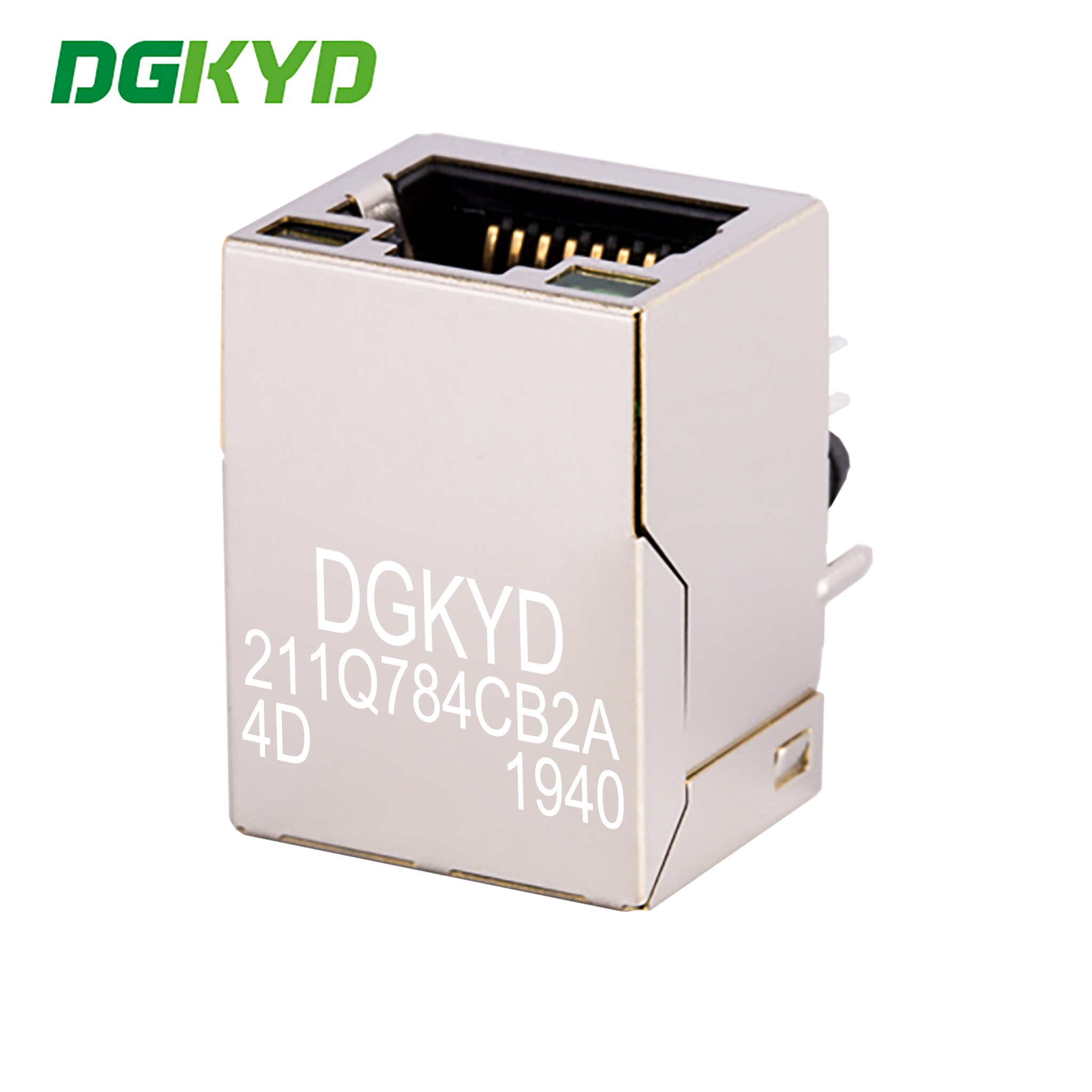

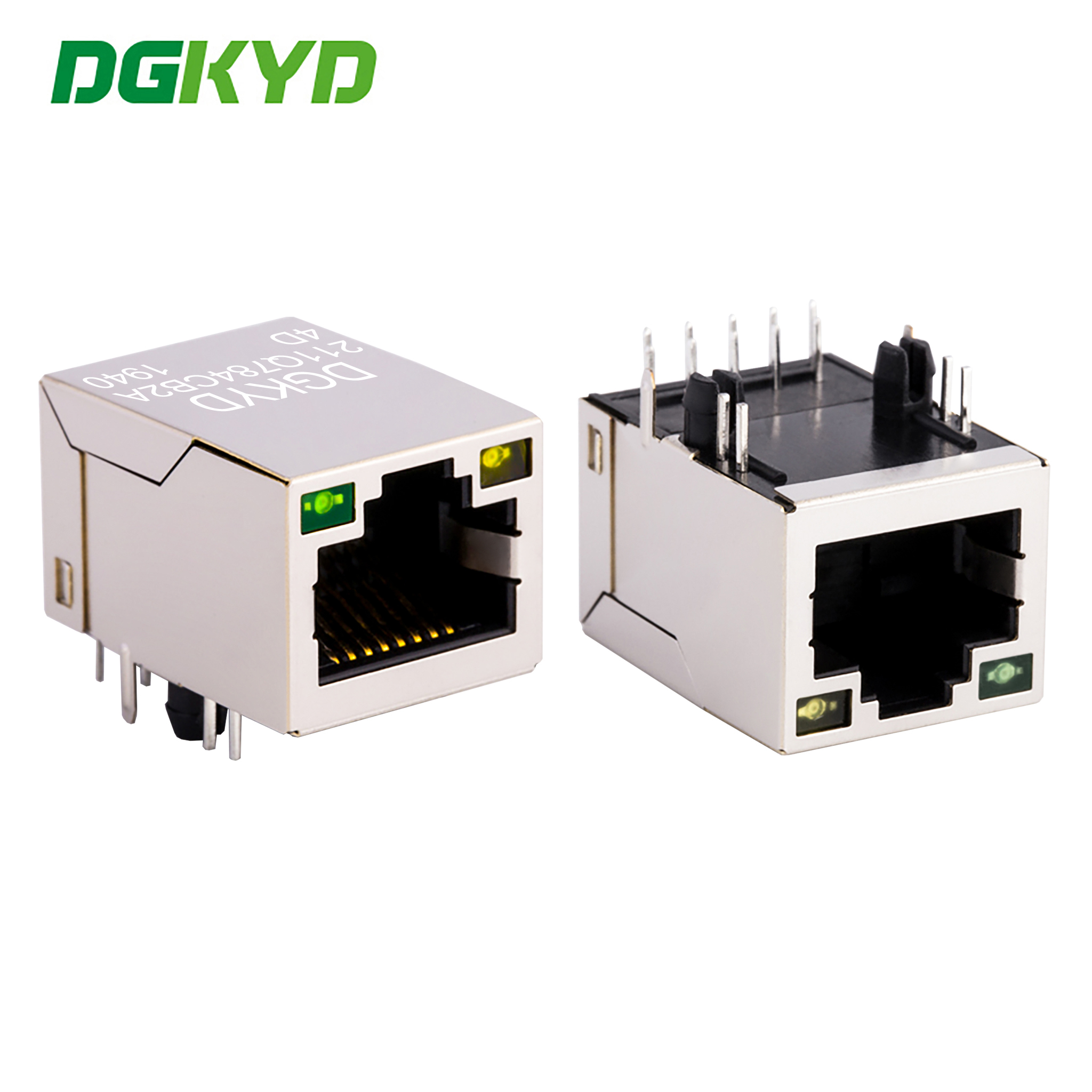

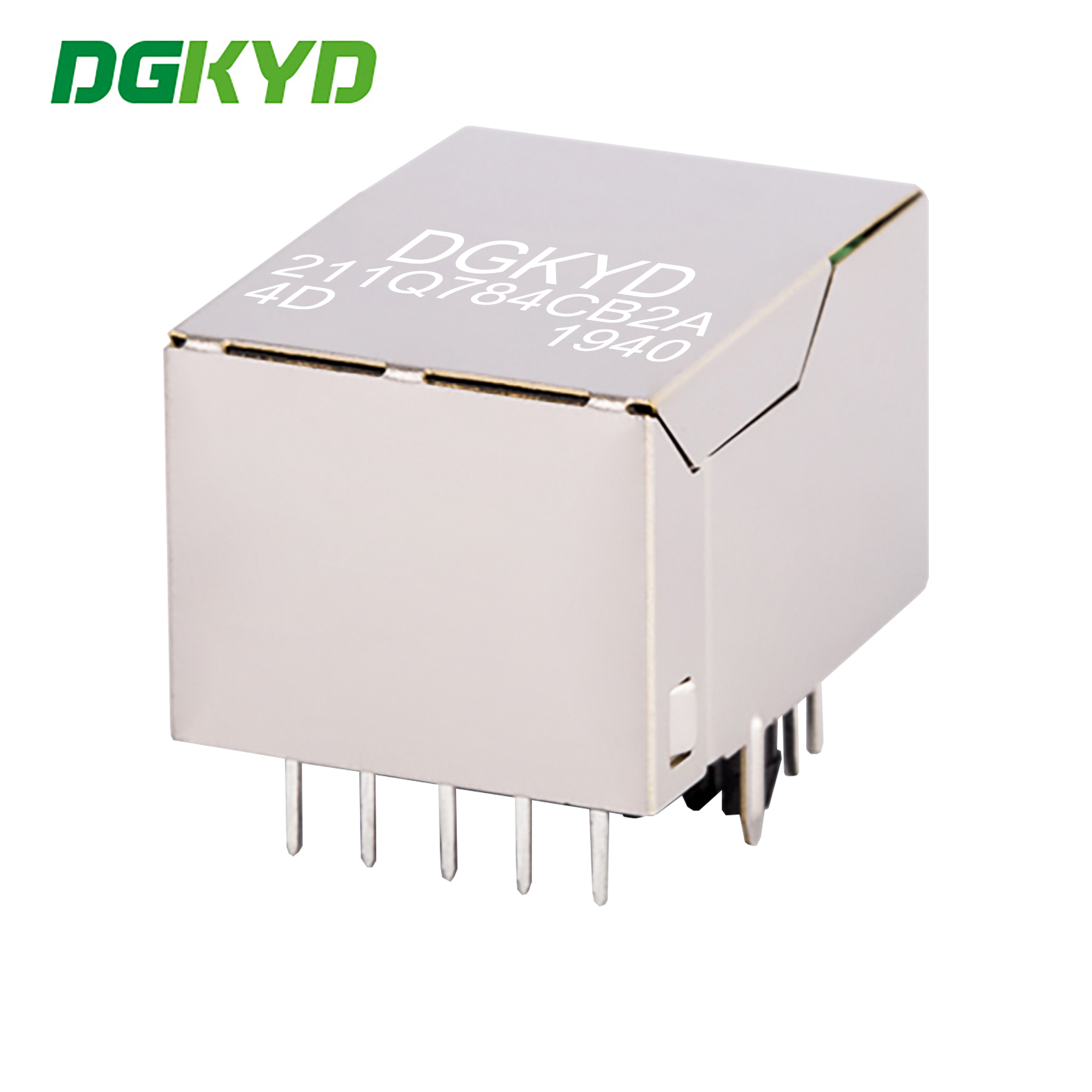

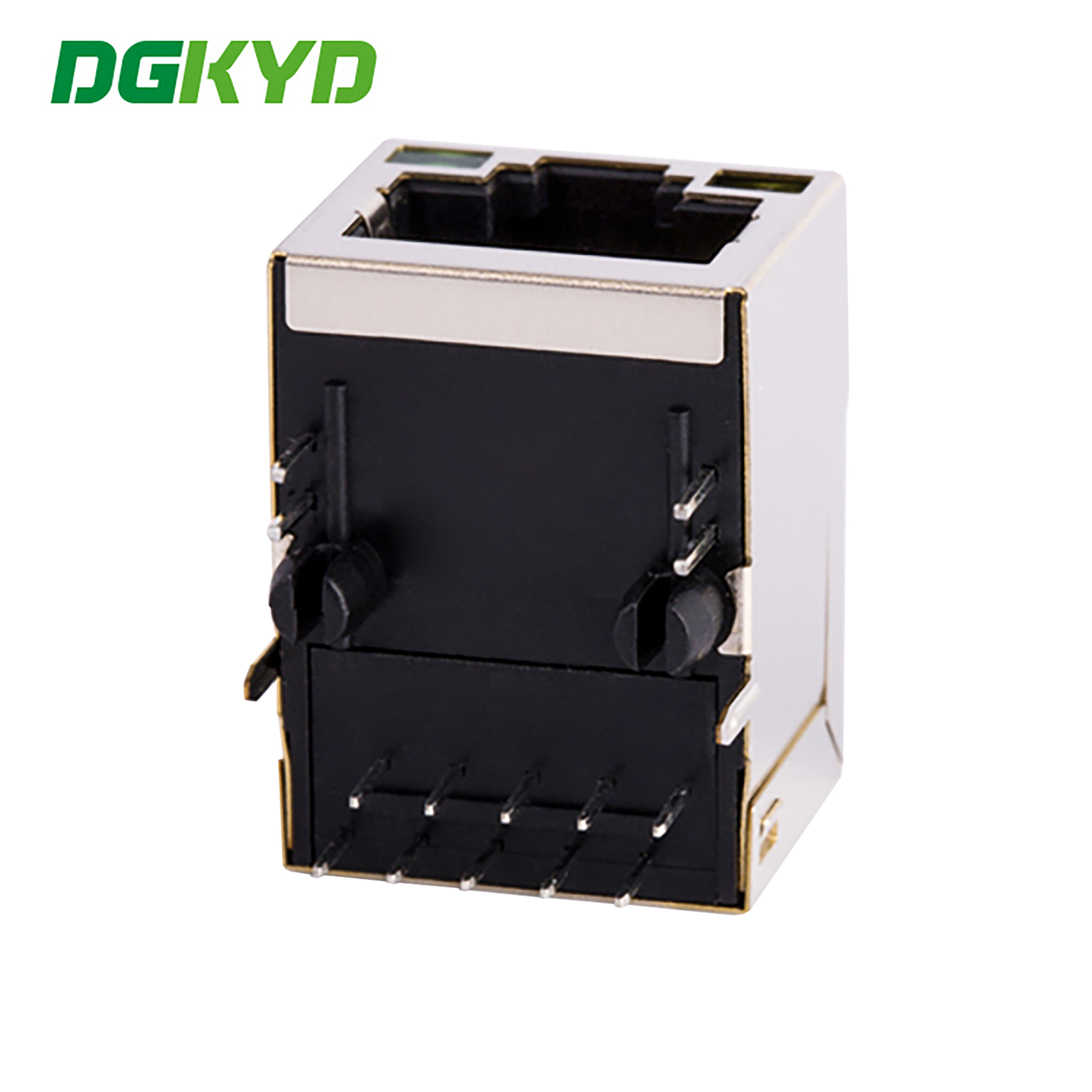

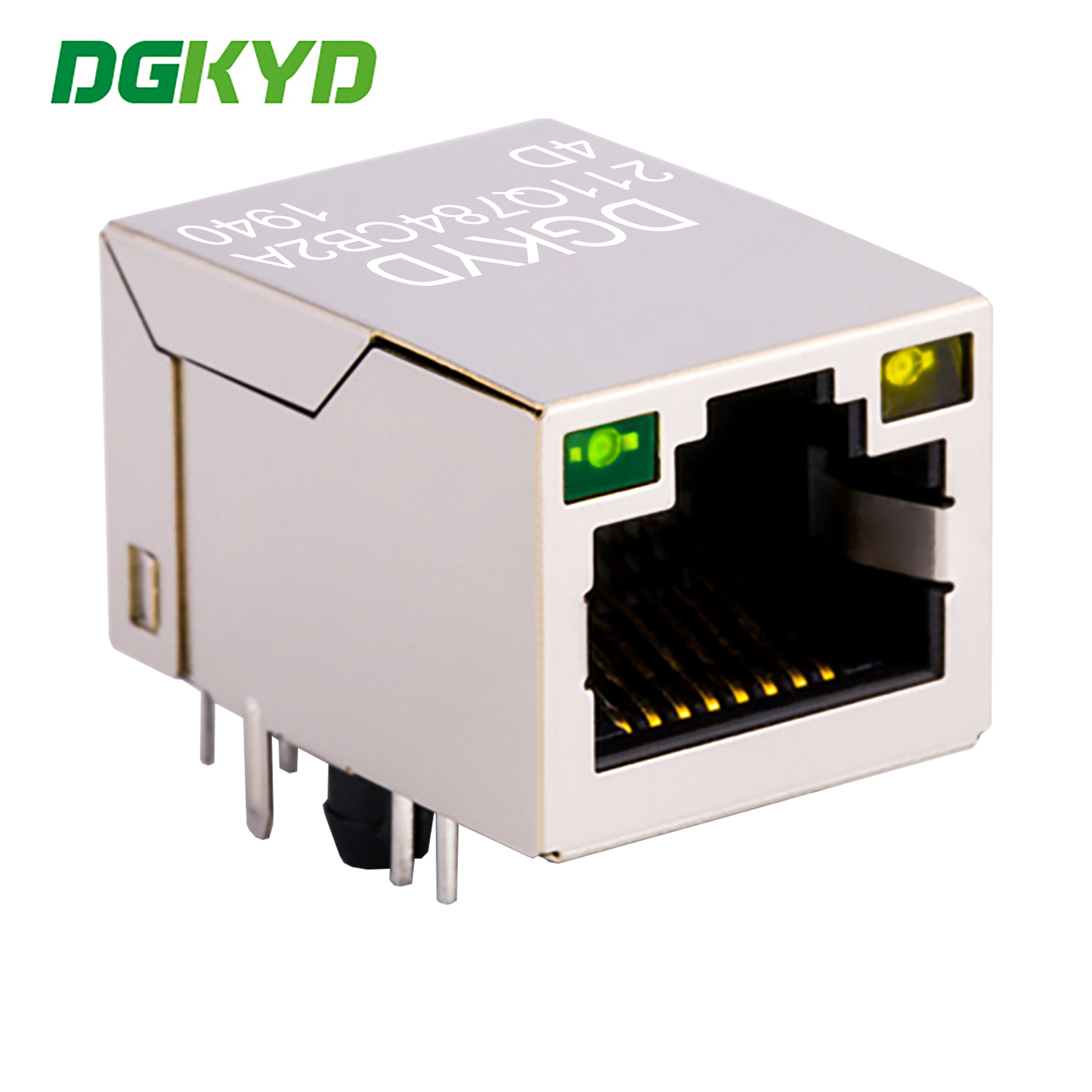

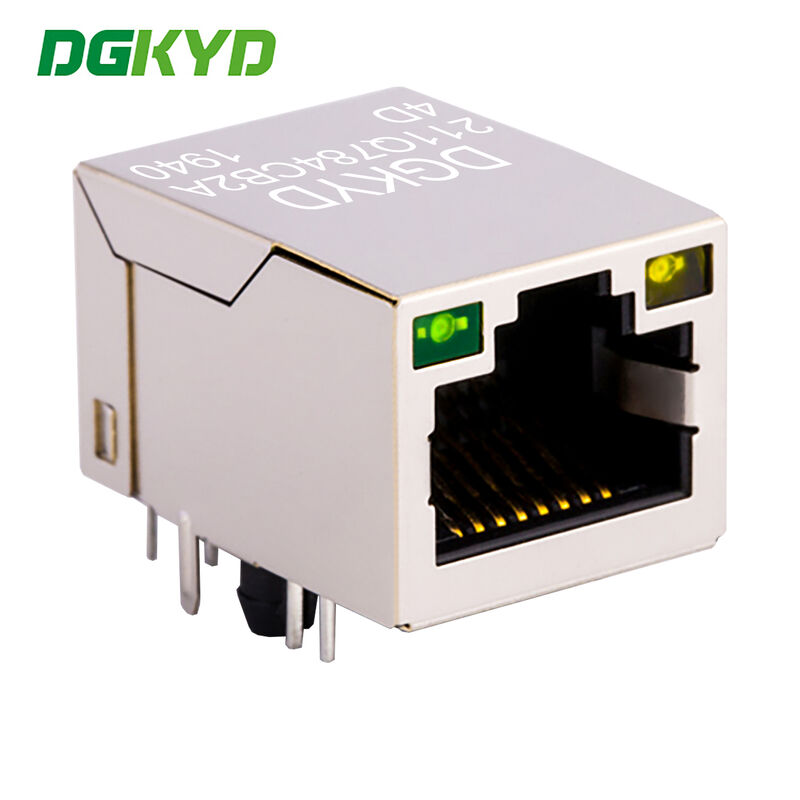

Imagens do produto

Vantagens Competitivas

Keyouda oferece vários tipos de aparência e múltiplos produtos esquemáticos internos com alta qualidade. Nossas principais vantagens incluem abordagem que prioriza o cliente, testes 100%, zero defeitos e prazos de entrega curtos.

Aplicativos

Placas de rede 10/100M
Placas de rede PCMCIA
Hubs USB
Switches e roteadores de rede
Transceptores de fibra óptica e transceptores ópticos
Telefones IP
Decodificadores de Internet
Câmeras de internet
Pontes de rede
Computadores e equipamentos de telecomunicações
MODEM
HomeSistemas PNA
Equipamento DSL/ADSL

Nosso compromisso de serviço

Fornecedor líder mundial de conector RJ45 integrado e transformadores magnéticos discretos

100% de garantia de qualidade

Fabricado sob controles rígidos
100% testado (não apenas testado em lote)
DGKYD é OEM da FOXCONN há 6 anos
Clientes de sucesso: FOXCONN, HUAWEI, ZTE

Preço e serviço competitivos

Preços mais competitivos do que Pulse, Tyco, Halo e Amphenol
Prazo de entrega: 1-2 semanas após pedidos
Amostras grátis disponíveis
Serviços de design personalizado para as necessidades do cliente

Política Corporativa DGKYD

Objetivo corporativo: Alcançar o mais alto nível de satisfação do cliente por meio de melhorias contínuas na qualidade, entrega e serviço
Comprometido com o desempenho de qualidade de cada funcionário
Padrão da empresa: Produtos e serviços sem defeitos
