Descrição de produto

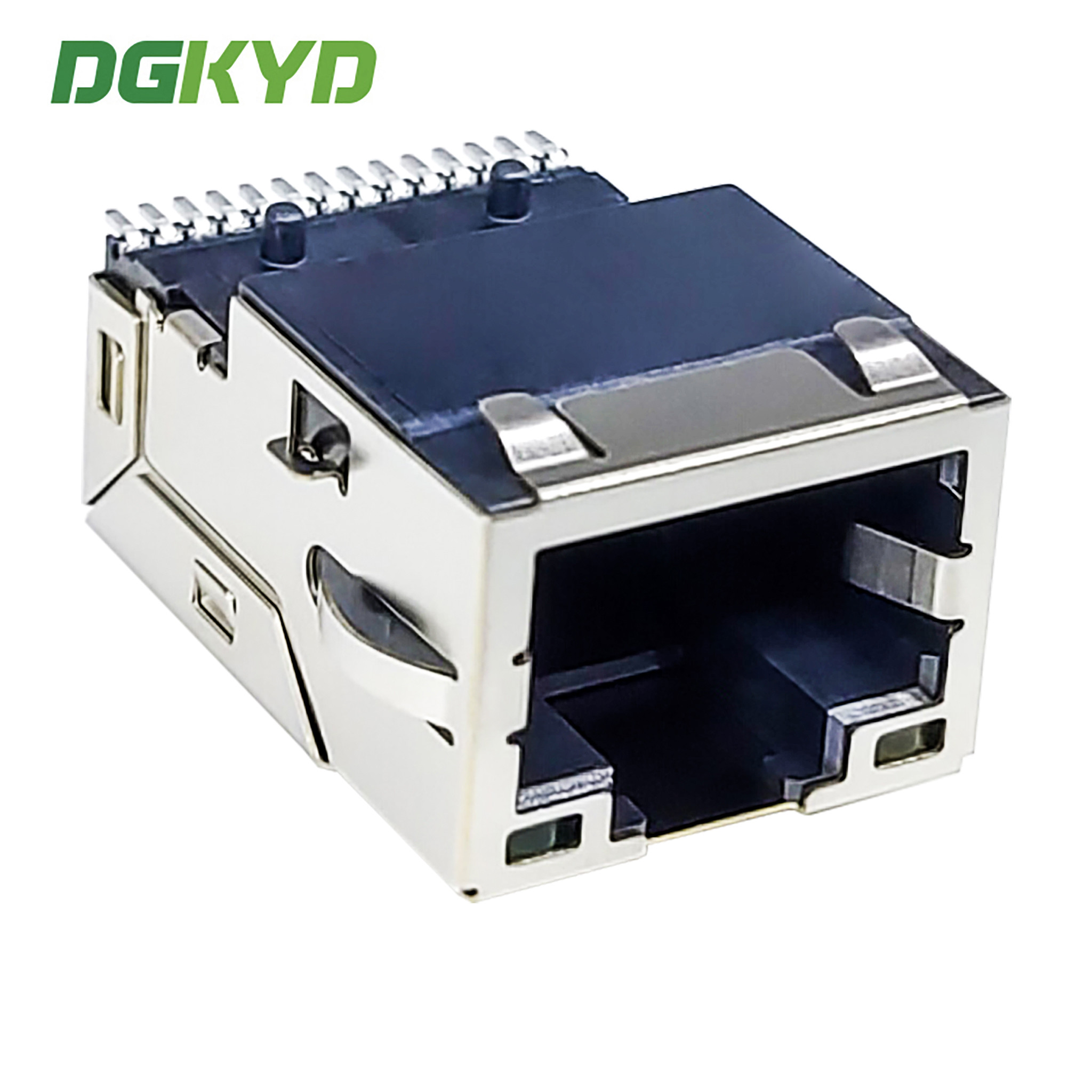

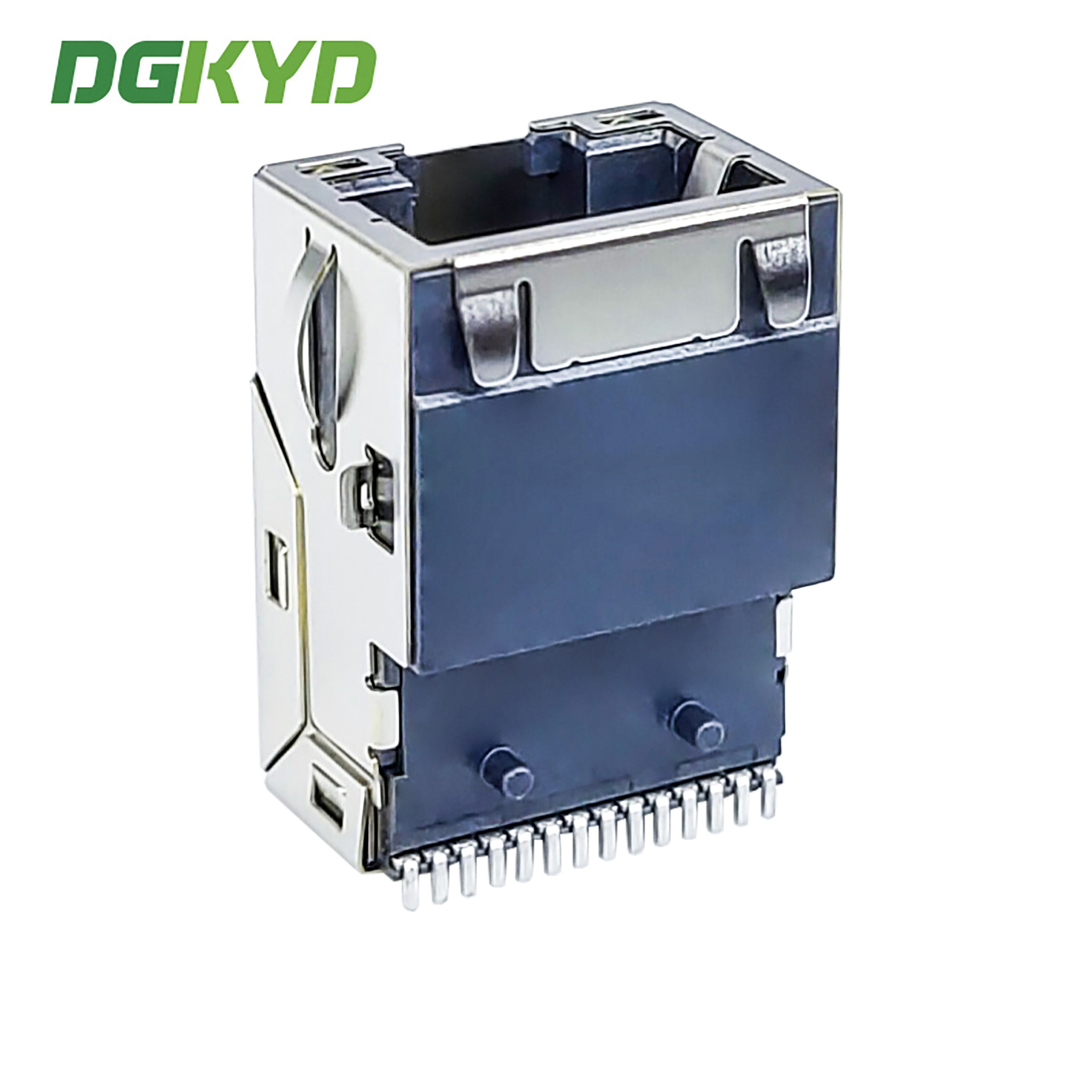

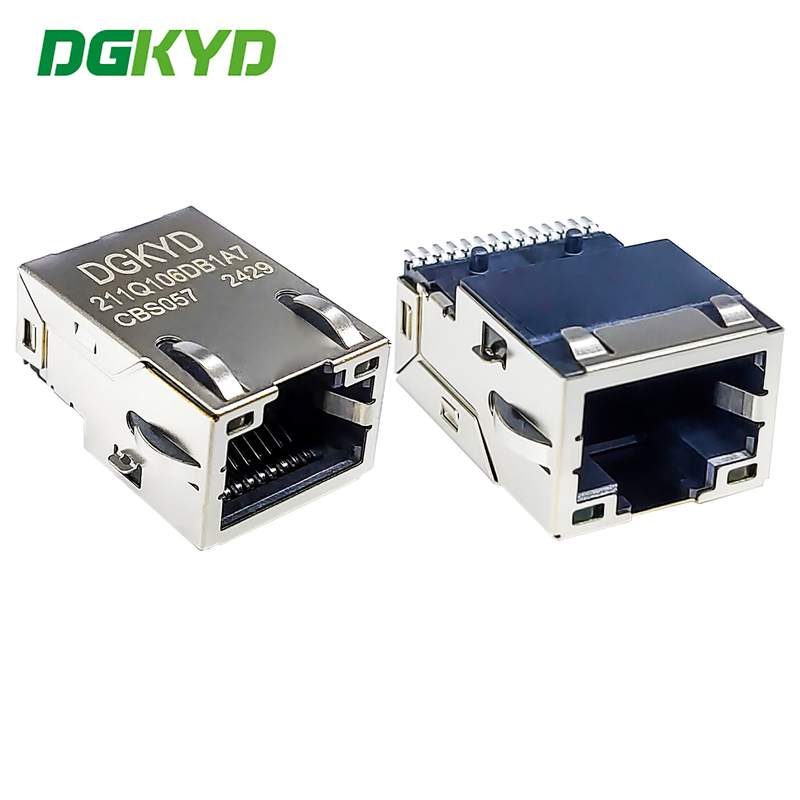

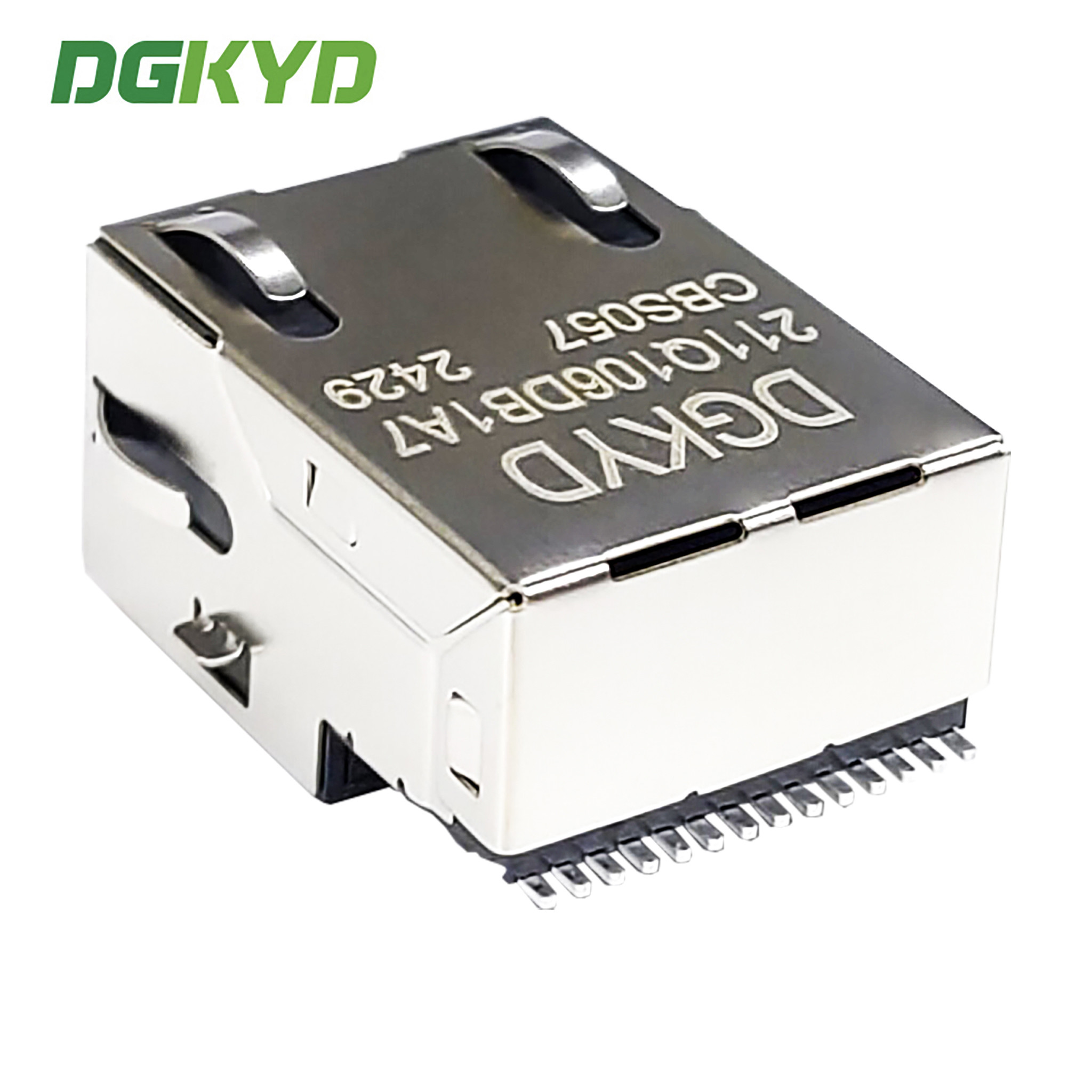

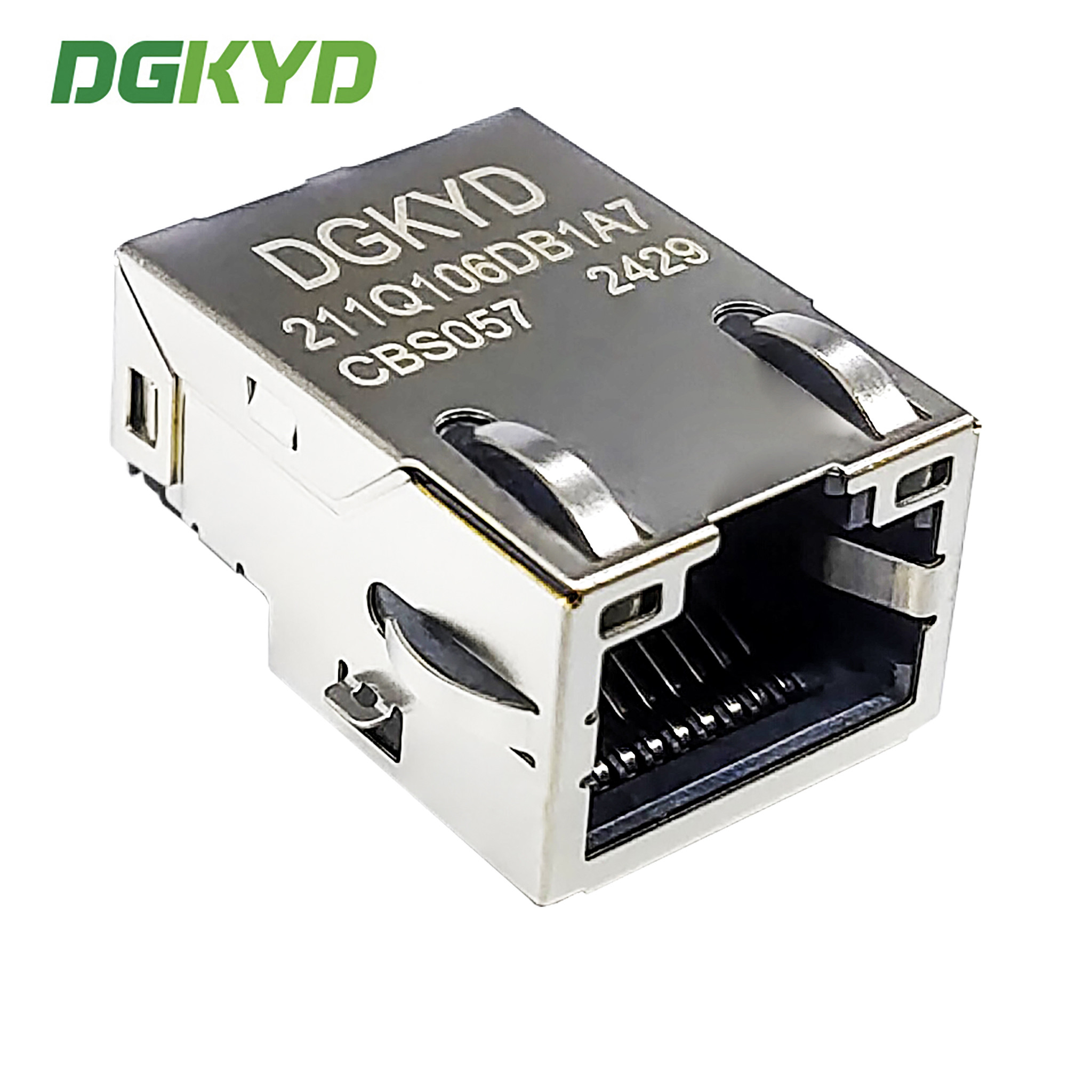

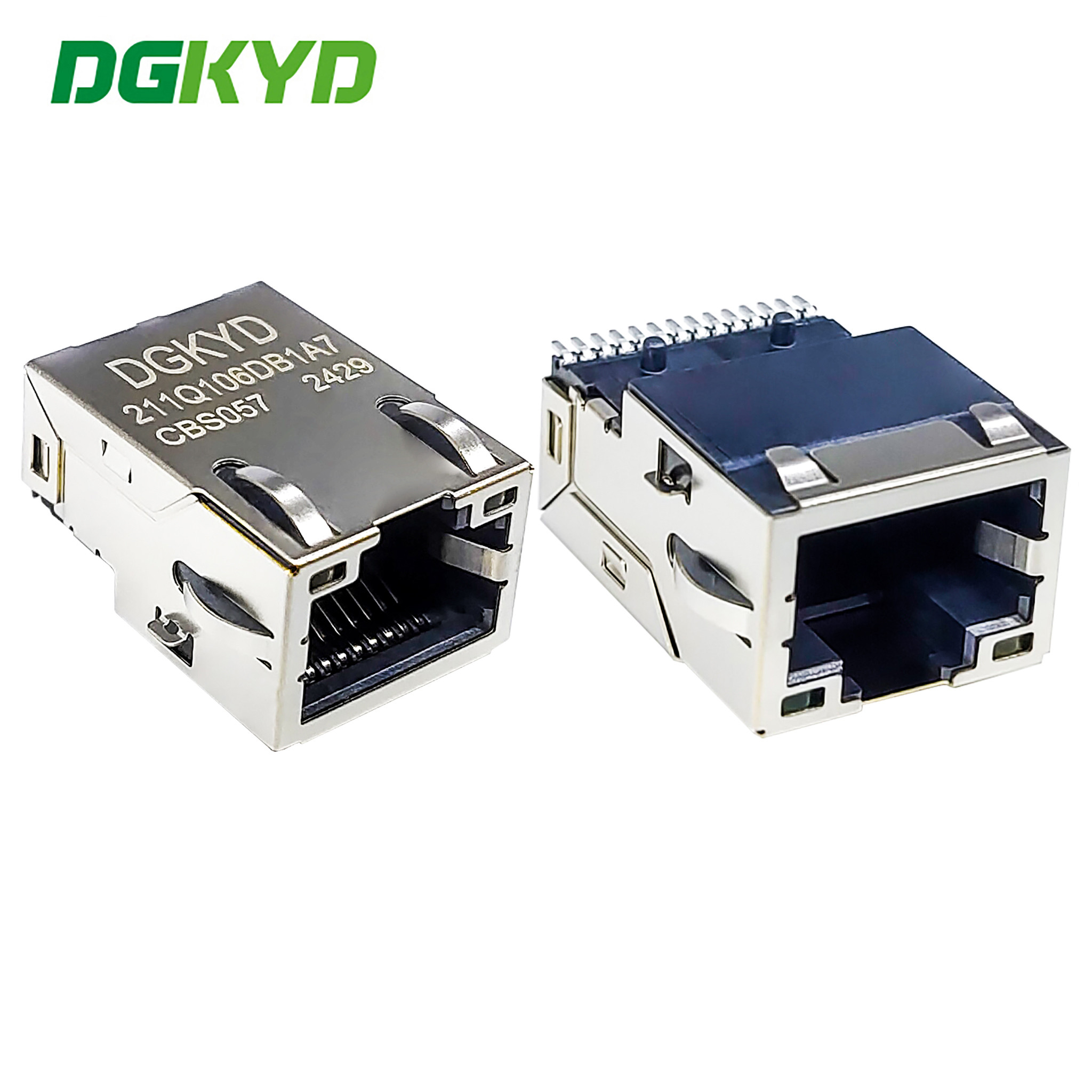

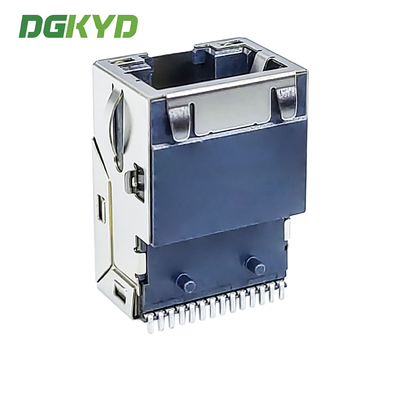

Conector de Rede com Filtro Integrado Gigabit RJ45 Interface LCP DGKYD211Q106DB1A7CBS057
Documento de Especificação do Produto
DGKYD211Q106DB1A7CBS057.pdf
| Número da Peça |
DGKYD211Q106DB1A7CBS057 |
Marca |
DGKYD/OEM/ODM |
| Local de Origem |
Guangdong, China |
Certificação |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipo de Produto |
Conector-Modular |
Estilo do Conector |
Jack |
| Tipo de Jack |
RJ45 |
Tipo de Conector |
Jack Modular |
| Estilo de Trava |
Padrão |
Trava |
TAB-UP |
| Filtro |
Com Filtro |
Opção LED |
Com LED |
| Cor do LED |
Amarelo-Verde |
Paradas do Painel |
Com Paradas do Painel |
| Blindado |
Sim |
Aplica-se A |
Placa de Circuito Impresso |
| Velocidade de Desempenho |
10/100/1000/BASE-T/TX |
Adequado para tipo de soldagem |
Soldagem por Refluxo (Alternativo). |
| Configuração de Porta |
Portas únicas |
Número de Posições |
10 |
| Configuração do Jack |
1X1 |
Terminais por Porta |
8 |
| Material da Blindagem |
Liga de Cobre pré-banhada com Níquel |
Orientação de Montagem da PCB |
Entrada Lateral (Ângulo Reto) |
| Material de Revestimento da Área de Acoplamento do Contato |
Ouro 6u/15u/30u/50u |
Material Base do Contato |
Bronze Fosforoso |
| Material de Revestimento do Contato da Cauda de Solda |
Estanho-Chumbo sobre Níquel |
Estilo de Montagem da PCB |
Através do Furo |
| Método de Terminação para Placa PC |
Através do Furo - Press-Fit |
Trava da Placa |
Com/Sem Trava da Placa |
| Material da Carcaça |
Poliéster LCP |
Cor da Carcaça |
Preto |
| Temperatura do Material da Carcaça |
Padrão |
Classificação de Inflamabilidade UL |
UL 94V-0 |
Tipo de interface: aplicação de cabeça de cristal: Ethernet 10 / 100 / 1000BASE-T
Tipo: RJ45 com magnetismo embutido
Frequência de trabalho: alta frequência característica: filtragem, anti-interferência
Temperatura de trabalho: 40 ℃ - 85 ℃
Temperatura de armazenamento: - 40 ℃ - 85 ℃
Soldagem sem chumbo: altura de soldagem por onda de até 265 ℃
Série completa RJ45 de acessórios de circuito integrado, fornecimento direto do fabricante do conector de rede RJ45
1. Modo de negócios: Fabricante
2. Tempo de entrega: entrega no prazo, em torno de duas semanas.
3. Especificações para escolhas: Luz indicadora LED (verde, amarelo, vermelho, laranja, azul, LED bi-color)>
Blindagem com dedos EMI ou não
relação de bobina do núcleo magnético
diversificação de circuito magnético opcional
revestimento de ouro de contato (FU, 3U, 6U, 15u, 30U, 50U)
material da carcaça de plástico (PBT, PA46, PA9T, LCP)
4. As propriedades elétricas dos produtos atendem aos padrões da indústria, a aparência e as propriedades mecânicas atendem às dimensões de aparência, aos padrões da indústria de fabricação mecânica e aos padrões de proteção ambiental. Sua satisfação é o propósito do nosso serviço!
Parâmetros de desempenho:
1. Aplicado ao Ethernet, relação da bobina: 1CT: 1CT
2. Atende IEEE 802.3 & ANSI X Padrão 3.263
3. Indutância de circuito aberto (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS com 8Ma DC Bias
4. Processo de soldagem por onda de 265 ℃ Max atendendo aos requisitos do padrão EU ROHS
5. Tensão de resistência: 2250VDC 1mA max, 60s
6.Impedância: 100 ohms
7. Interface RJ45 atende FCC padrão 68.5
8. Resistência DC: 1.5 Ω
