Descrição de produto

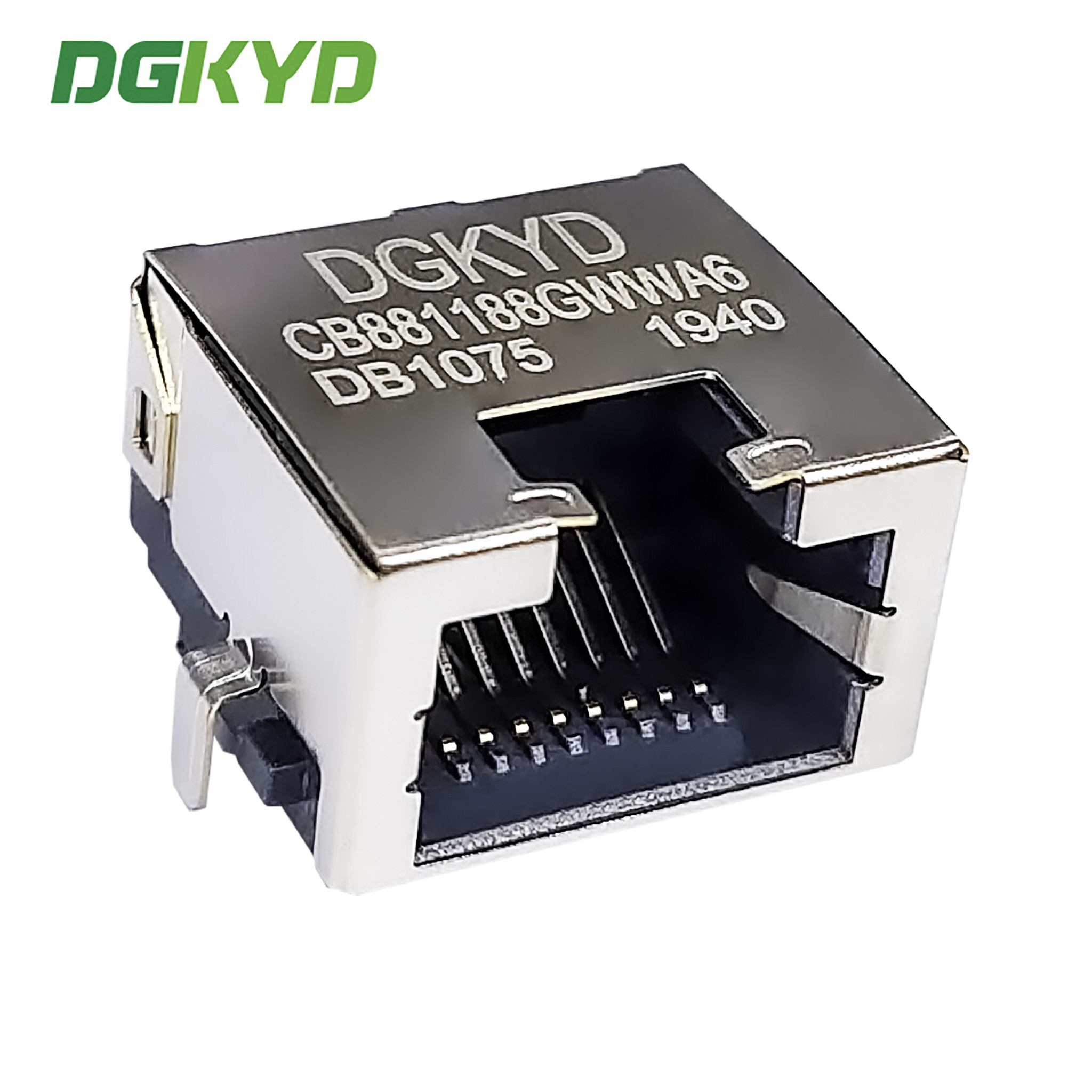

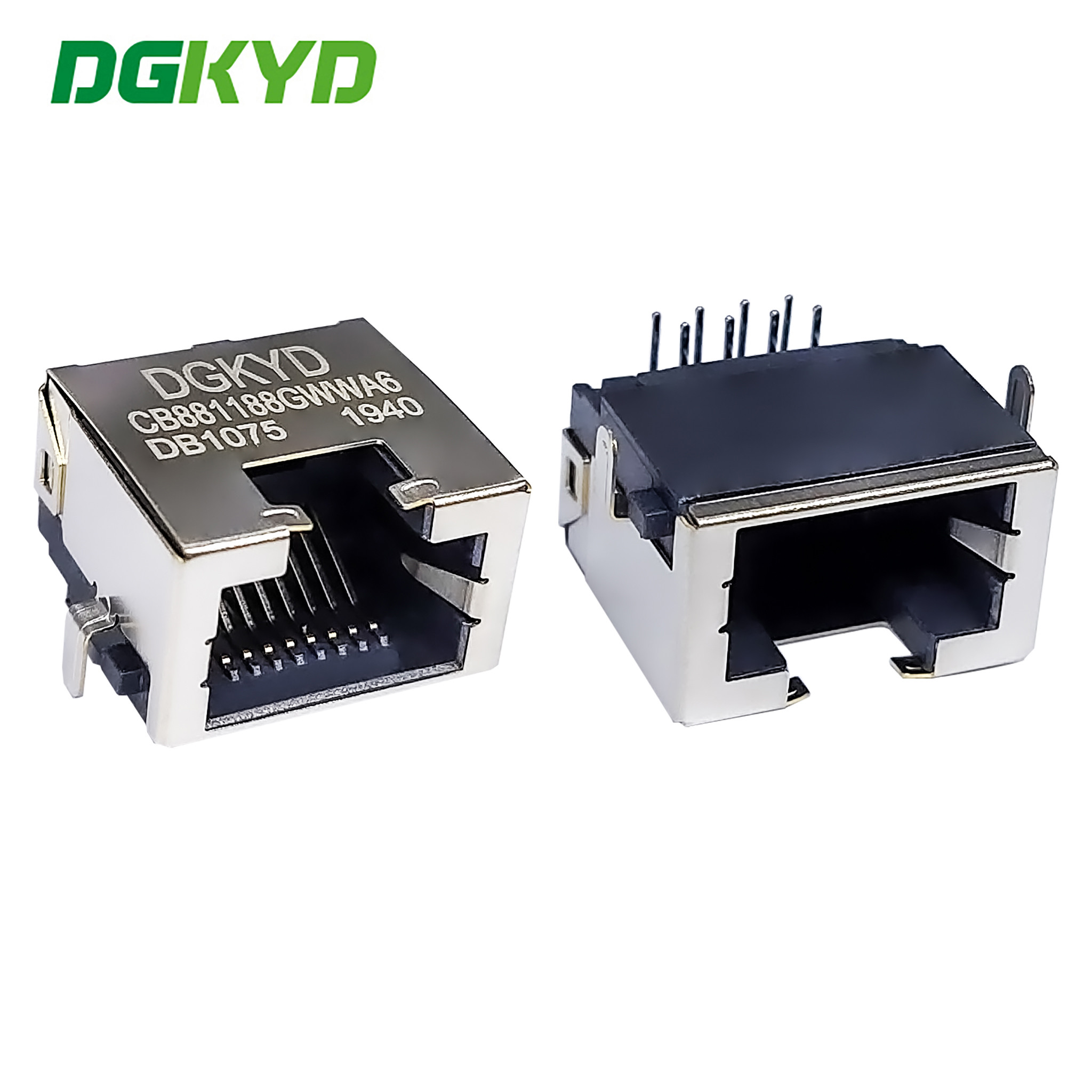

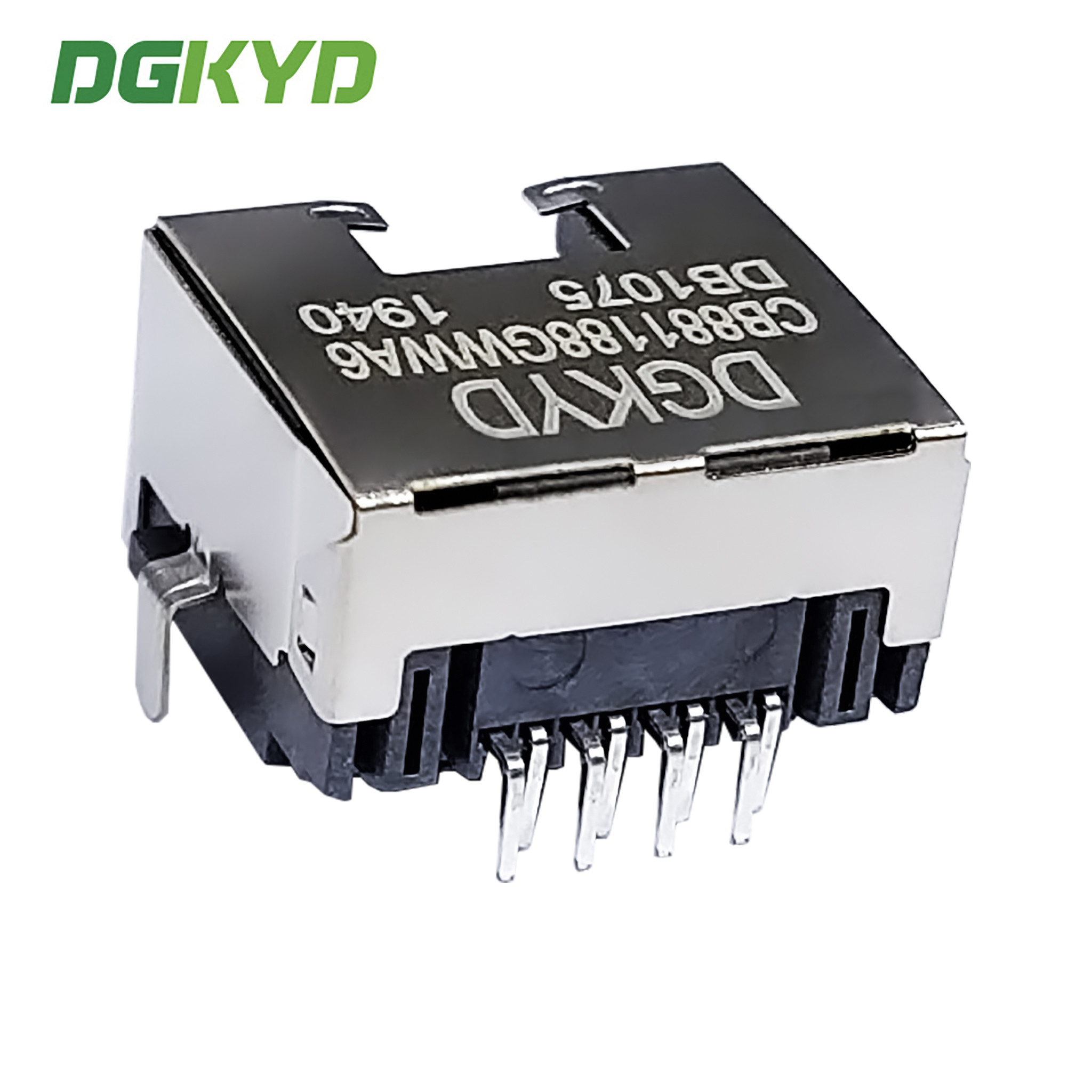

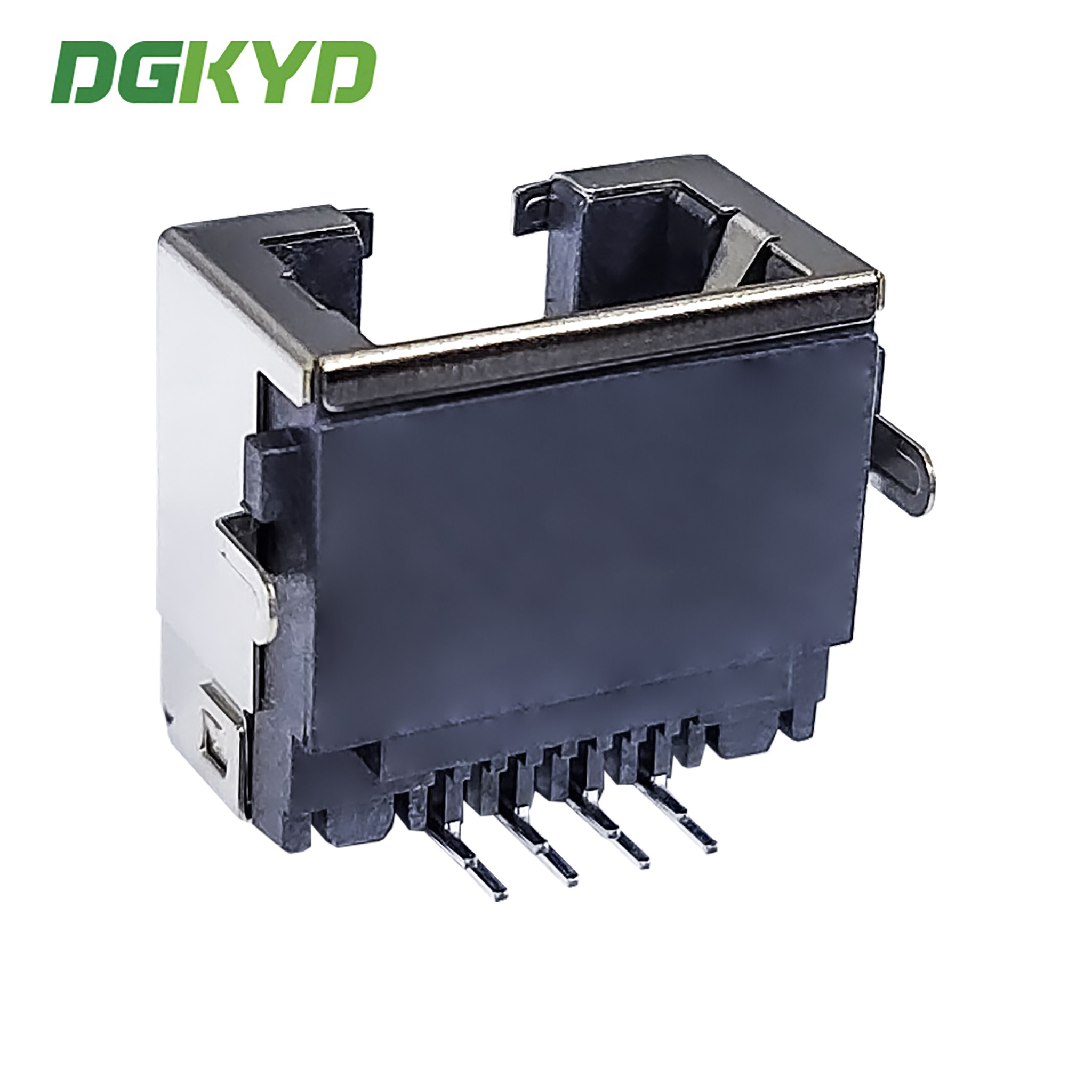

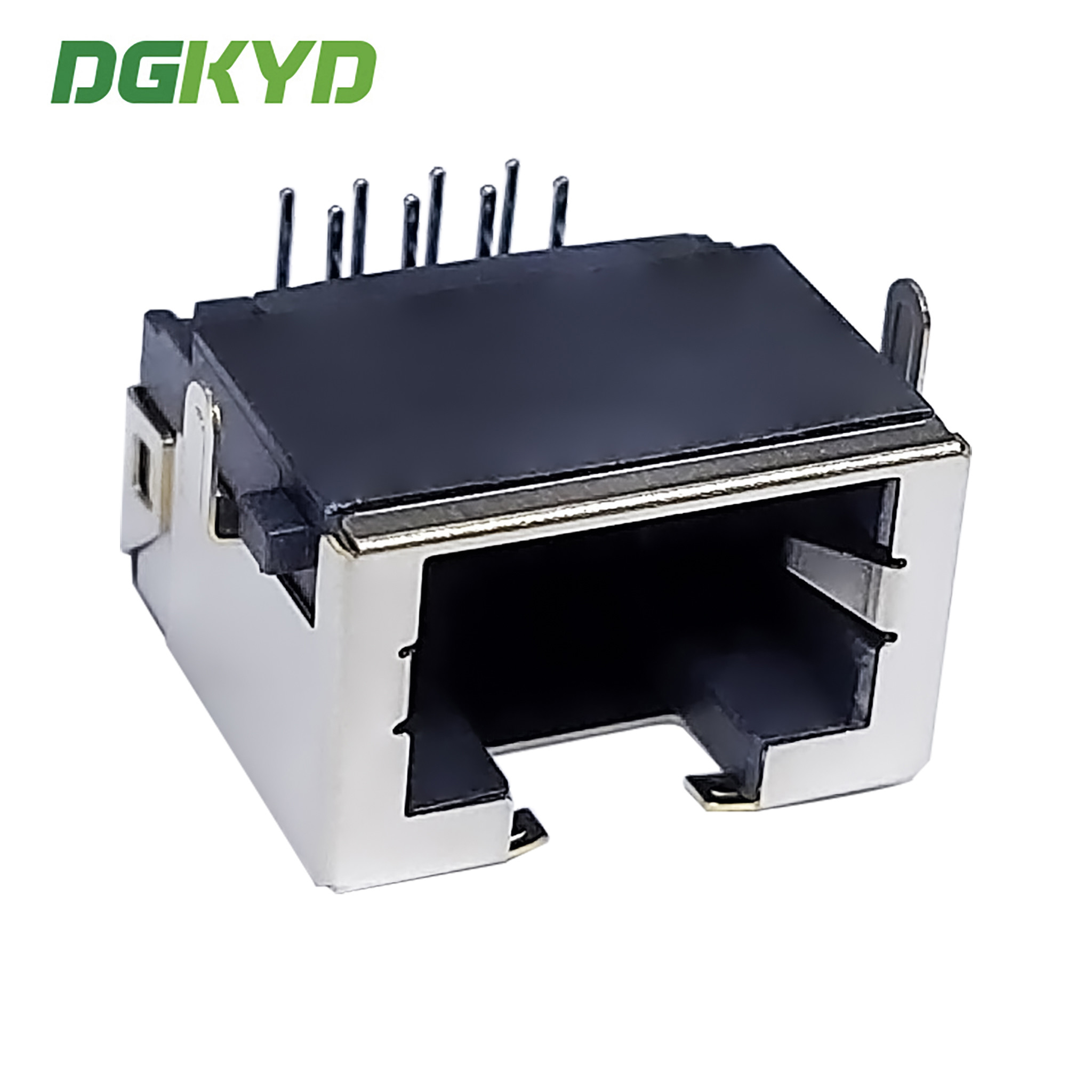

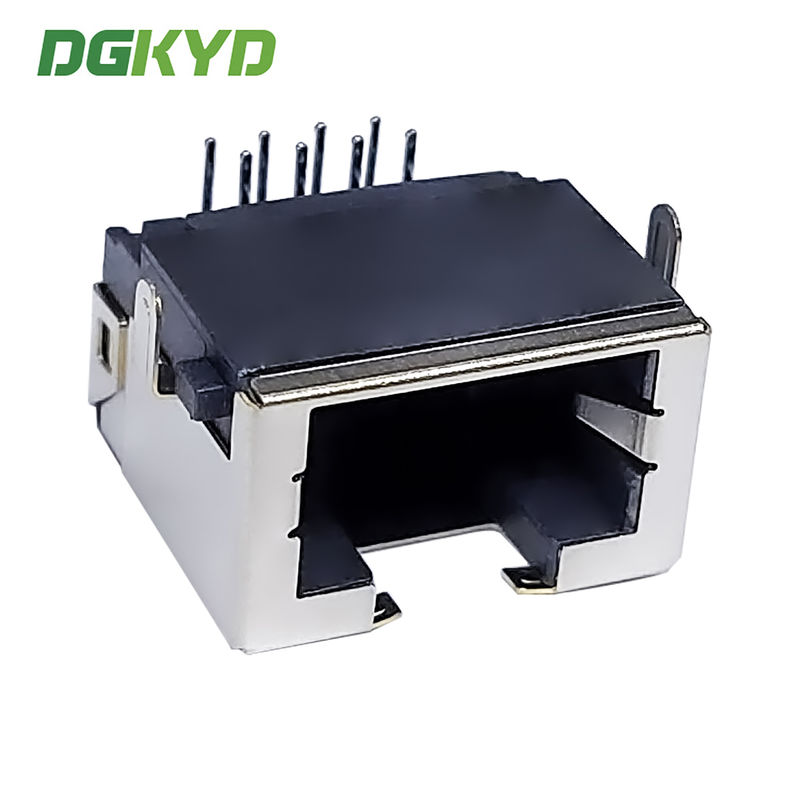

Tabela de afundamento RJ45 8.8 sem blindagem de faixa de luz 8P8C tipo de inserção direta DGKYDCB881188GWWA6DB1075
Documento de especificação do produto
DGKYDCB881188GWWA6DB1075.pdf
| Número da parte |
DGKYDCB881188GWWA6DB1075 |
Marca |
DGKYD/OEM/ODM |
| Local de origem |
Guangdong, China |
Certificação |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipo de produto |
Conector-Modular |
Estilo do conector |
- Jack. - Não. |
| Tipo Jack |
RJ45 |
Tipo de conector |
Garrafa modular |
| Estilo de fecho |
Padrão |
Fechadura |
TAB-UP |
| Filtro |
Sem filtro |
Opção LED |
Sem LED |
| Cor LED |
- Não, não. |
Paradas do painel |
Com paradas de painel |
| Escondido |
- Sim, sim. |
Aplica-se a: |
Placas de circuito impresso |
| Velocidade de desempenho |
10/100/1000/BASE-T/TX |
Apto para tipo de solda |
Refluxo de soldagem ((Alternativo). |
| Configuração de porta |
Portos simples |
Número de posições |
8 |
| Configuração do Jack |
1X1 |
Terminais por porto |
8 |
| Material do escudo |
Cobre ligado pré-coberto com níquel |
Orientação da montagem do PCB |
Entrada lateral (Ângulo direito) |
| Material de revestimento da área de acasalamento de contacto |
Ouro 6u/15u/30u/50u |
Material de base de contacto |
Fósforo Bronze |
| Material de revestimento de contacto da cauda de solda |
Chumbo de estanho sobre níquel |
Estilo de montagem de PCB |
Através do Buraco |
| Método de terminação da placa de PC |
Através de um ajuste de pressão |
Bloqueio de bordo |
Com/sem bloqueio de bordo |
| Material de habitação |
LCP Poliéster |
Cor da carcaça |
Negro |
| Temperatura do material da habitação |
Padrão |
Classificação UL de inflamabilidade |
UL 94V-0 |
Tipo de interface: aplicação de cabeça de cristal: 10 / 100 / 1000BASE-T Ethernet
Tipo: RJ45 em magnéticos
Frequência de funcionamento: característica de alta frequência: filtragem, anti-interferência
Temperatura de funcionamento:40 °C - 85 °C
Temperatura de armazenagem: - 40 °C - 85 °C
Soldagem sem chumbo: altura de soldagem por ondas até 265 °C
RJ45 série completa de acessórios de circuito integrado, fornecimento direto do fabricante do conector de rede RJ45
1- Modo de funcionamento: Fabricante
2- Prazo de entrega: no prazo de entrega, aproximadamenteDoisSemanas.
3. Especificações para escolhas: luz indicadora LED ((verde, amarelo, vermelho, laranja, azul, LED bicolor) >
Escudo com ou sem dedos EMI
relação de bobina do núcleo magnético
Diversificação do circuito magnético opcional
Revestimento em ouro de contacto (FU, 3U, 6U, 15u, 30U, 50U)
Material de carcaça de plástico (PBT,PA46,PA9T, LCP)
4As propriedades elétricas dos produtos satisfazem os padrões da indústria, a aparência e as propriedades mecânicas satisfazem as dimensões da aparência, os padrões da indústria de manufatura mecânica,e as normas de protecção do ambienteA sua satisfação é o objectivo do nosso serviço!
Parâmetros de desempenho:
1Aplicado à Ethernet, relação de bobinas: 1TC: 1TC
2Conheça o IEEE 802.3 & ANSIX 3.263 padrão
3Indutância de circuito aberto (OCL): 350 uH(MIN) @ 100 kHz, 0.1VRMScom 8Ma DCBIas
4Processo de solda por ondas a 265 °C Max, que satisfaz os requisitos da norma ROHS da UE
5Resista à tensão: 2250VDC1mA Max, 60s
6.Impedância: 100 ohms
7. Interface RJ45 atende FCC 68.5 norma
8Resistência de corrente contínua: 1,5 Ω
