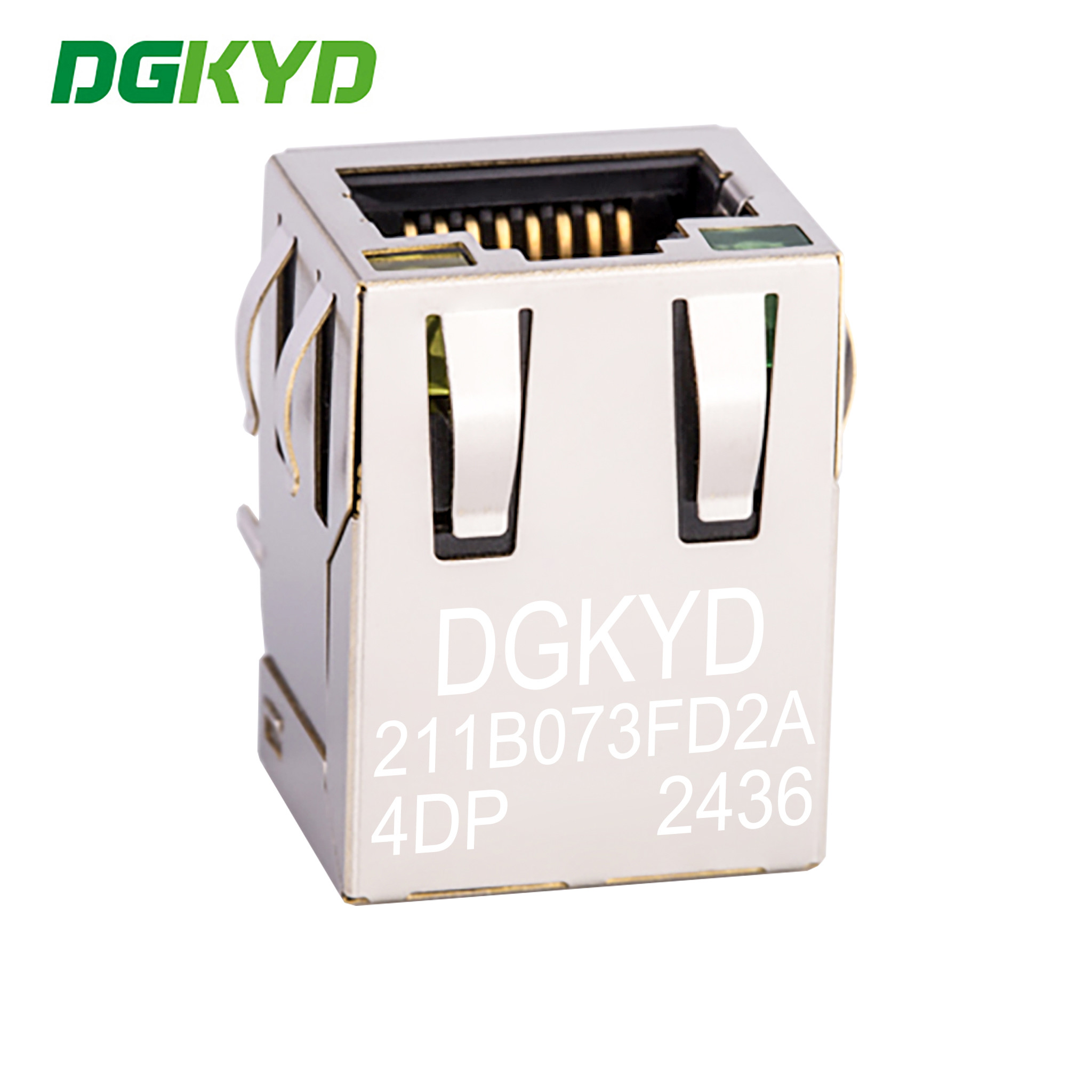

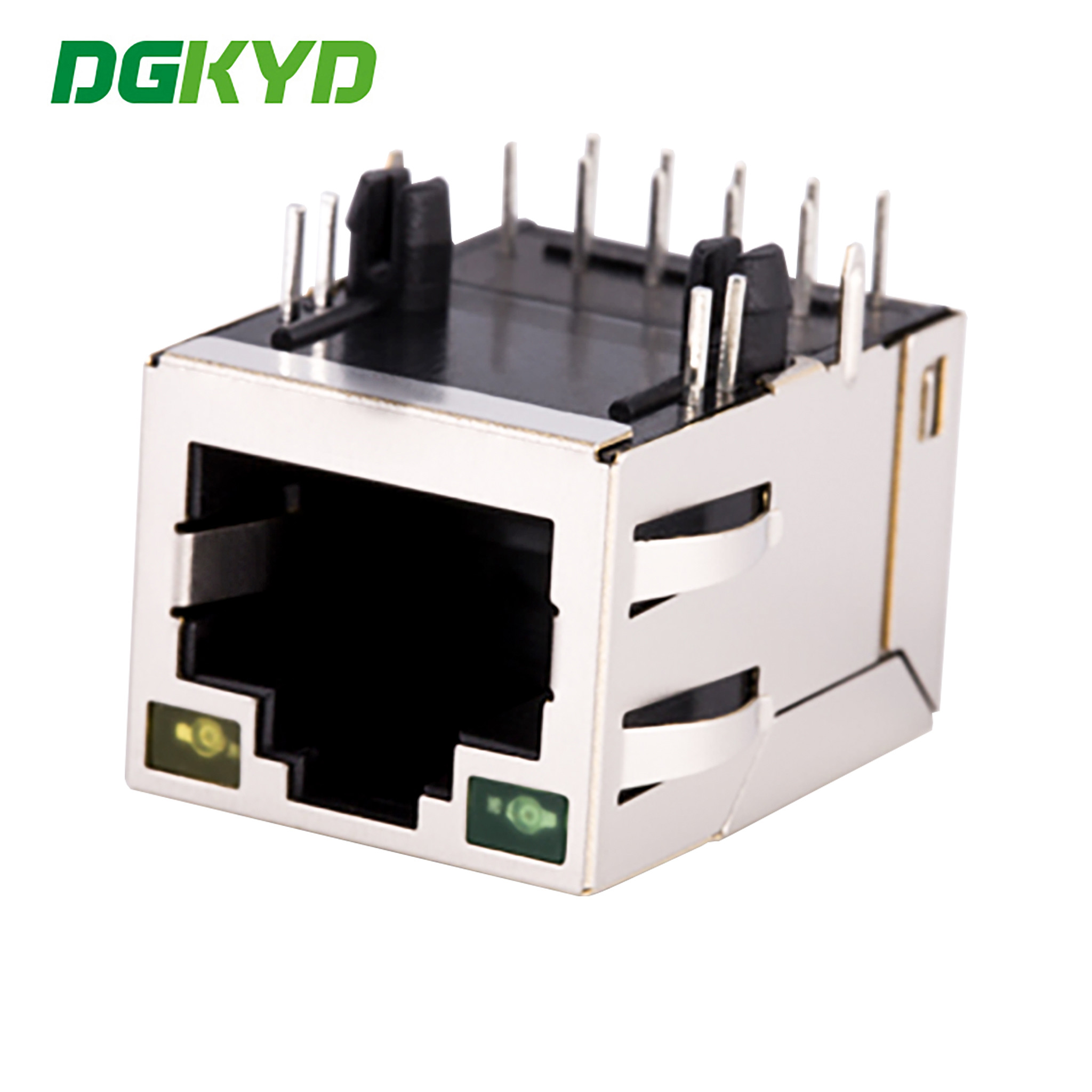

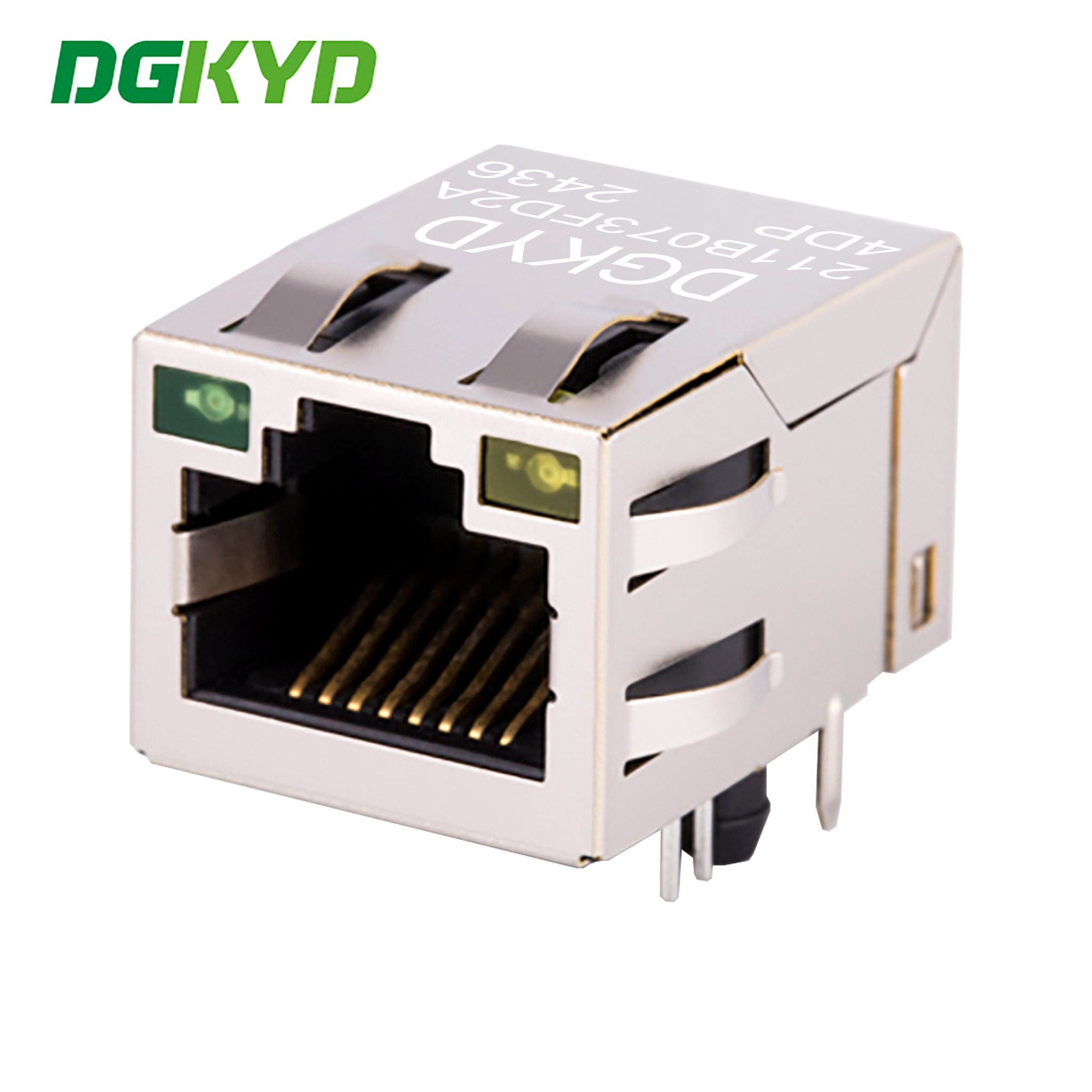

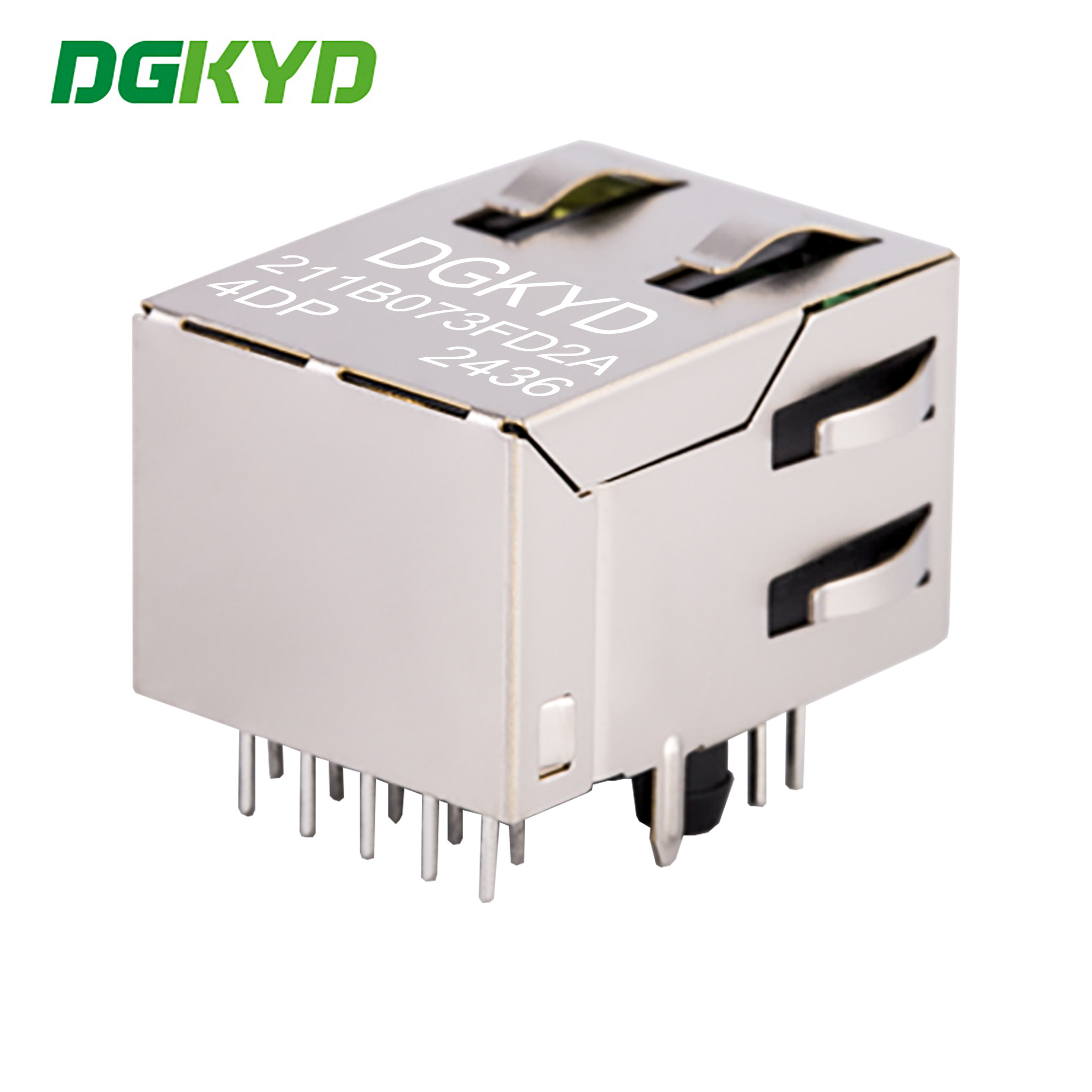

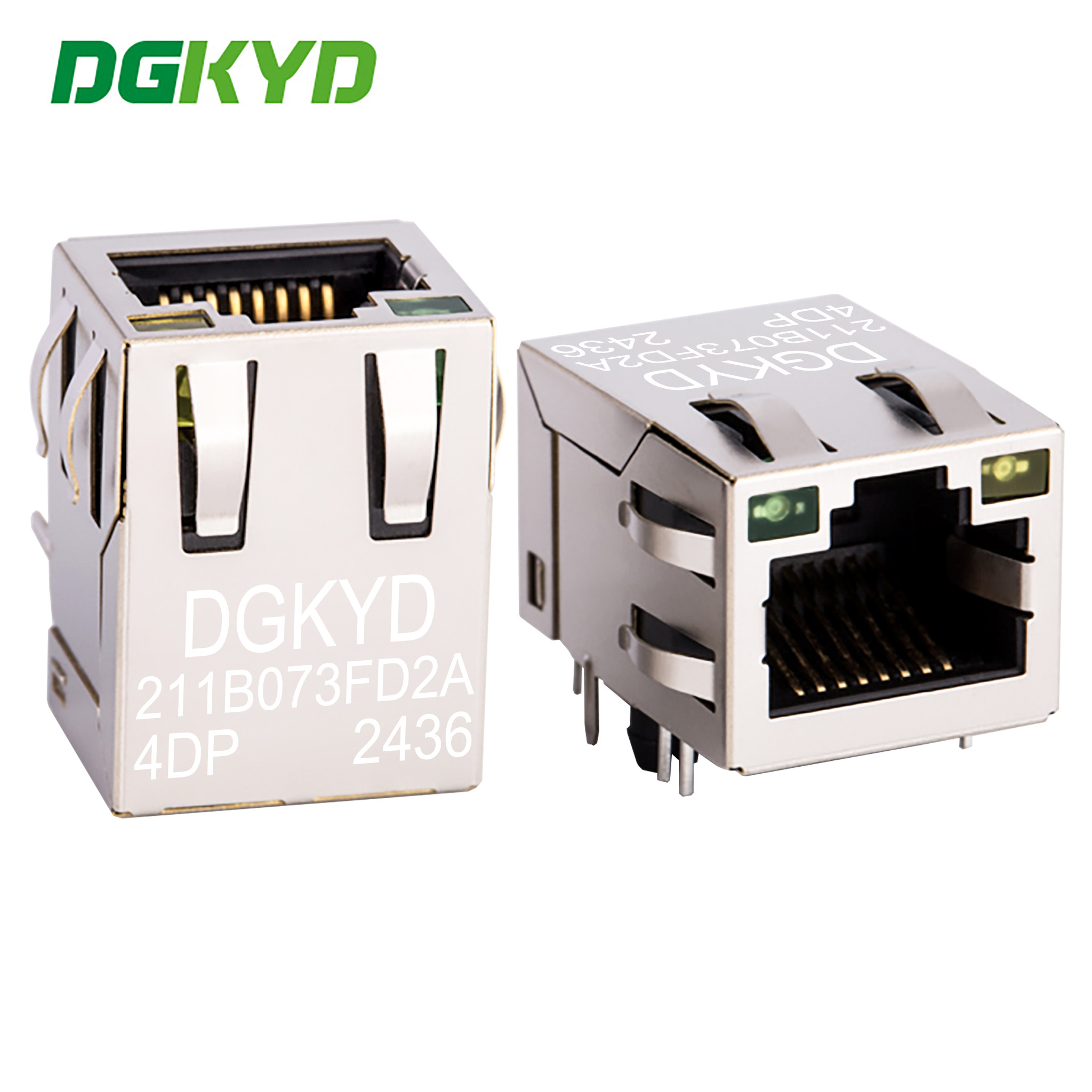

DGKYD211B073FD2A4DP RJ45 Conector POE Interface TAB-UP Filtro Ethernet

Descrição de produto

Conector RJ45 Interface POE TAB-UP Filtro Ethernet DGKYD211B073FD2A4DP

Documento de Especificações do Produto
DGKYD211B073FD2A4DP.pdf
Parâmetros


Especificações do material:

• Núcleo de plástico: PBT Preto com enchimento de fibra de vidro (UL94V-0)
• Contato: pino de ouro de 0,35 mm de espessura em bronze fosforoso, revestido com níquel e depois com ouro de 6u
• Terminal de PCB: Bronze fosforoso, Cauda-Estanho sobre Níquel
• Carcaça: Fenólico, PBT Preto (UL94V-0)
• Concha metálica: Liga de Cobre, estanhada e niquelada

  Aplicações:
  Conector RJ45 integrado usado principalmente para:
  • Placa de rede 10/100/1000M, placa de rede PCMCIA, Hub USB, switch de rede, roteador, transceptores de fibra óptica, óptico
  transceptor, telefone IP, set-top box de internet, câmera de internet, ponte de rede, computador, telecomunicações, MODEM,
  HomePNA, DSL/ADSL e assim por diante.

  Especificações Elétricas a 25°C
  ．Perda de Inserção: 1-100MHZ -1,0dB máx.
  ．Perda de Retorno: 1-30MHZ -16,0dB mín.
  30-60MHZ -14,0dB mín.
  60-80MHZ -10,0dB mín.
  ．Diafonia: 1-30MHZ -40,0dB mín.
  30-60MHZ -35,0dB mín.
  60-80MHZ -30,0dB mín.
  ．CMR: 1-100MHZ -35dB mín.
  ．Hi-pot: 1500V AC 6S 1mA
  ．Relação de Transformação: 1CT:1CT±3%
  ．OCL: 350uH @100KHZ 100Mv 8mA DC

•







  Tipo de interface: aplicação de cabeça de cristal: Ethernet 10 / 100 / 1000BASE-T

  Tipo: RJ45 com magnetismo integrado

  Frequência de trabalho: característica de alta frequência: filtragem, anti-interferência

  Temperatura de trabalho: 40 °C - 85 °C

  Temperatura de armazenamento: - 40 °C - 85 °C

  Soldagem sem chumbo: soldagem por onda com altura de até 265 °C

  Acessórios de circuito integrado completos da série RJ45, fornecimento direto do fabricante do conector de rede RJ45

  1. Modo de negócio: Fabricante

  2. Prazo de entrega: entrega pontual, cerca de duas semanas.

  3. Especificações para escolha: luz indicadora LED (LED verde, amarelo, vermelho, laranja, azul, bicolor)>

  Blindado com dedos EMI ou não

  relação da bobina do núcleo magnético

  diversificação opcional do circuito magnético

  revestimento de ouro de contato (FU, 3U, 6U, 15u, 30U, 50U)

  material da carcaça plástica (PBT, PA46, PA9T, LCP)

  4. As propriedades elétricas dos produtos atendem aos padrões da indústria, a aparência e as propriedades mecânicas atendem às dimensões da aparência, aos padrões da indústria de fabricação mecânica e aos padrões de proteção ambiental. Sua satisfação é o propósito do nosso serviço!

  Parâmetros de desempenho:

  1. Aplicado a Ethernet, relação de bobina: 1CT: 1CT

  2. Atende ao padrão IEEE 802.3 & ANSI X 3.263

  3. Indutância em circuito aberto (OCL): 350uH (MÍN) @ 100kHz, 0.1VRMS com 8Ma DC Bias

  4. Processo de soldagem por onda de 265 °C máx. atendendo aos requisitos do padrão ROHS da UE

  5. Tensão de suporte: 2250VDC 1mA máx., 60s

  6.Impedância: 100 ohms

  7. A interface RJ45 atende ao padrão FCC 68.5

  8. Resistência DC: 1,5 Ω



  FAQ:

  1. P: Você é uma empresa de comércio ou fabricante?
  R: Somos fabricantes. Bem-vindo à nossa fábrica.

  2. P: E quanto ao seu prazo de entrega?
  R: Para produtos em estoque, os produtos serão entregues em 5-7 dias úteis após o pagamento. Para produtos personalizados e produtos fora de estoque, o prazo de entrega deve ser confirmado de acordo com a sua quantidade de pedido.

  3. P: Você pode fornecer amostras? Elas são gratuitas?
  R: Sim. Geralmente podemos fornecer 2-3 amostras de produtos padrão gratuitamente para testes.

  4. P: Posso colocar meu próprio logotipo nele?
  R: Sim. Como fabricante com 11 anos de experiência em OEM, somos totalmente capazes de personalizar produtos para você.
