Conector RJ45 de 180 graus sem filtro de ligação vertical RJ45 soquete DGKYD52241188AB1A3DY1027
Pessoa de Contato : Nicole Zhuo
Número de telefone : +86 18925835585
Whatsapp : +8613538542087
| Quantidade de ordem mínima : | Negociação | Preço : | Please contact us to get the latest price. |
|---|---|---|---|
| Packaging Details : | 720 Tray in Carton | Tempo de entrega : | 10-20days |
| Termos de pagamento : | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Habilidade da fonte : | 10000pcs/day |
| Lugar de origem: | DongGuan de China | Marca: | DGKYD |
|---|---|---|---|
| Certificação: | RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 | Número do modelo: | DGKYD511B002AA1A8D |
|
Informação detalhada |
|||
| Tipo de produto: | Conector RJ45 100M | Método da capsulagem: | Única Em-linha pacote |
|---|---|---|---|
| Estilo da montagem do PWB: | MERGULHO | Forma: | Retângulo |
| protetor: | Bronze | Número de pinos: | 8 |
| Número de núcleos: | 8 | Dimensão (milímetros): | 16,1* 16,85*16,85 mm |
| Chapeamento de ouro nos pinos do contato: | 6U | Temperatura de funcionamento: | - ℃ 40 ~ ℃ 85 |
| Temperatura de armazenamento: | - ℃ 40 ~ ℃ 85 | ||
| Realçar: | Conector da rede de 180 graus,Conector reto 8PIN da rede,DGKYD511B002AA1A8D |
||
Descrição de produto

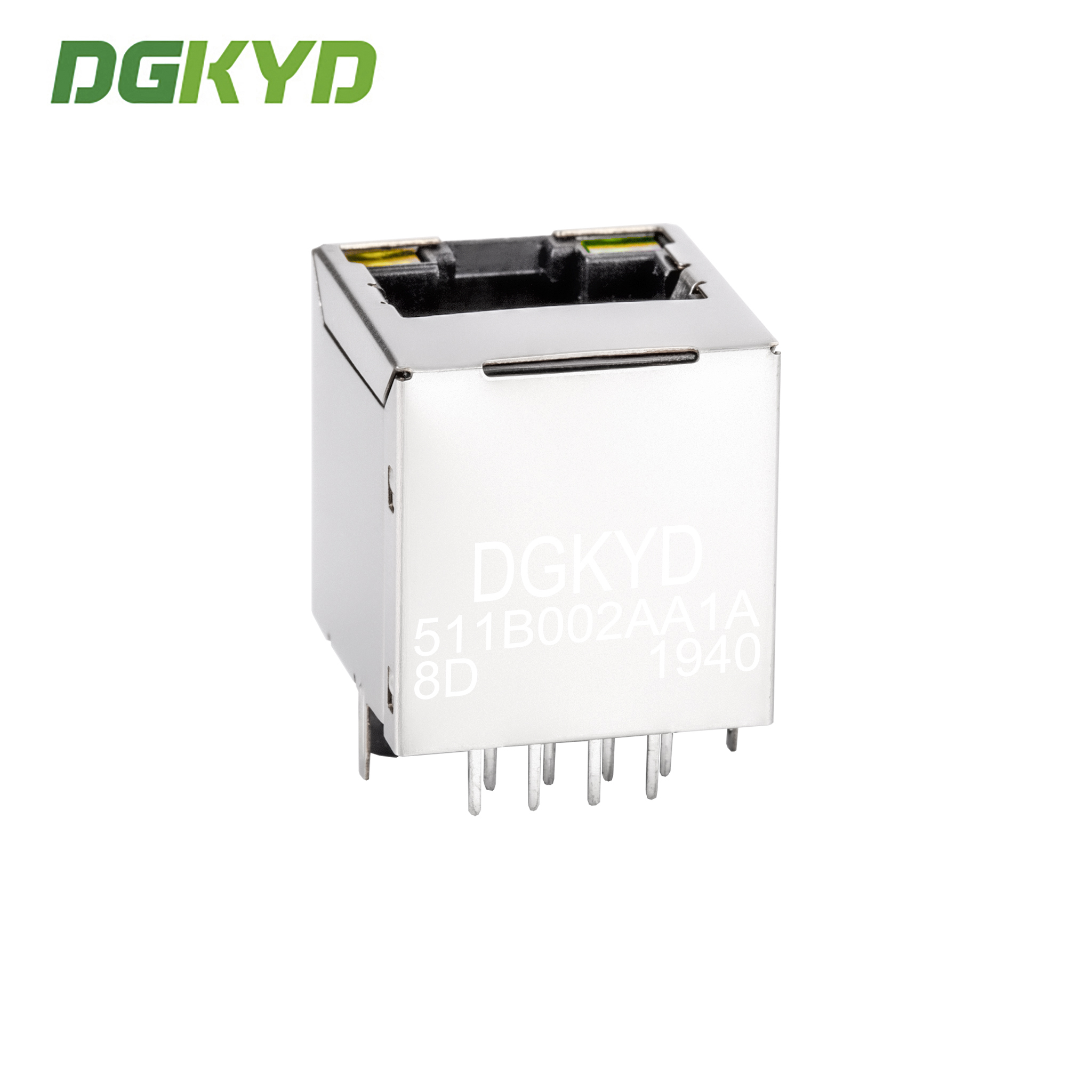

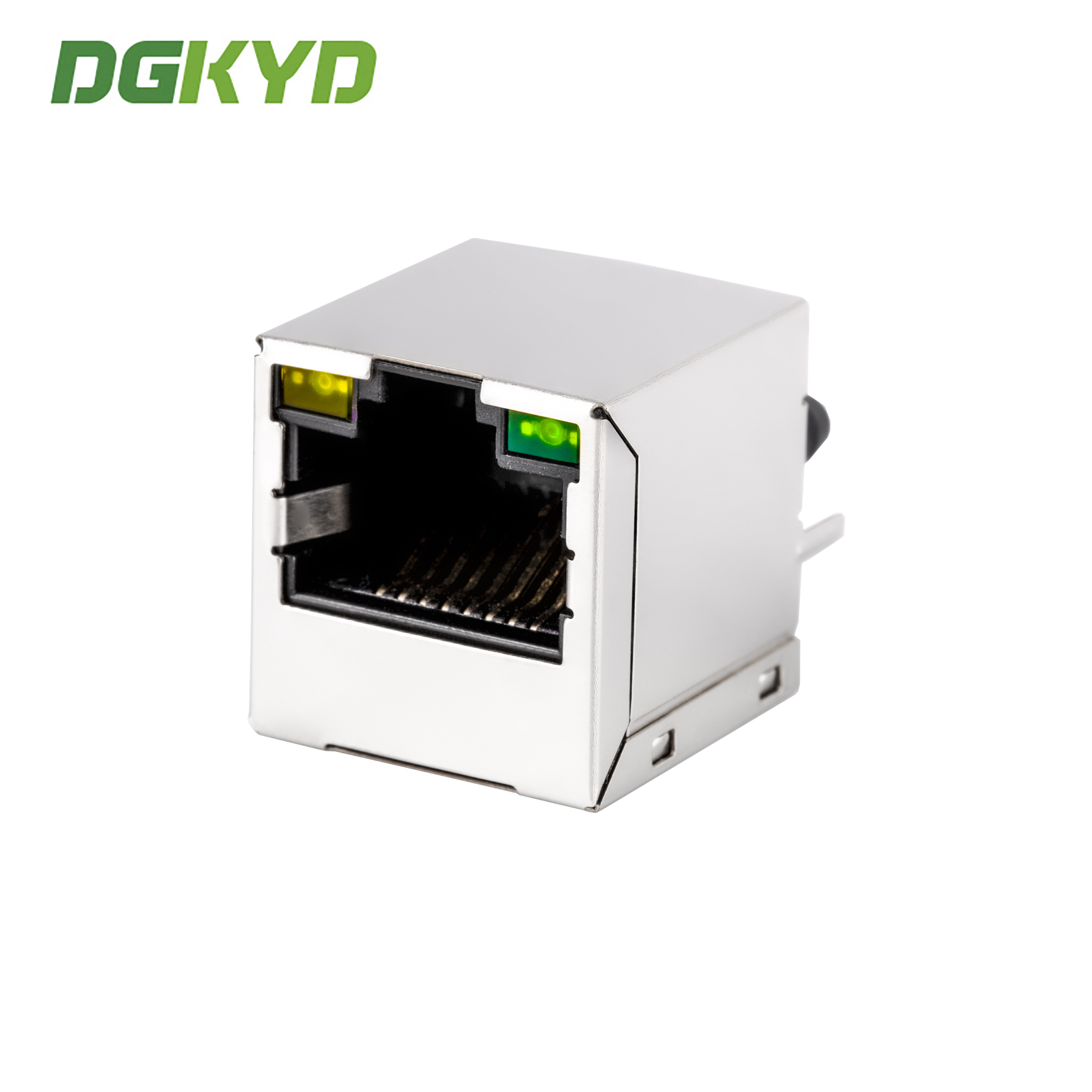

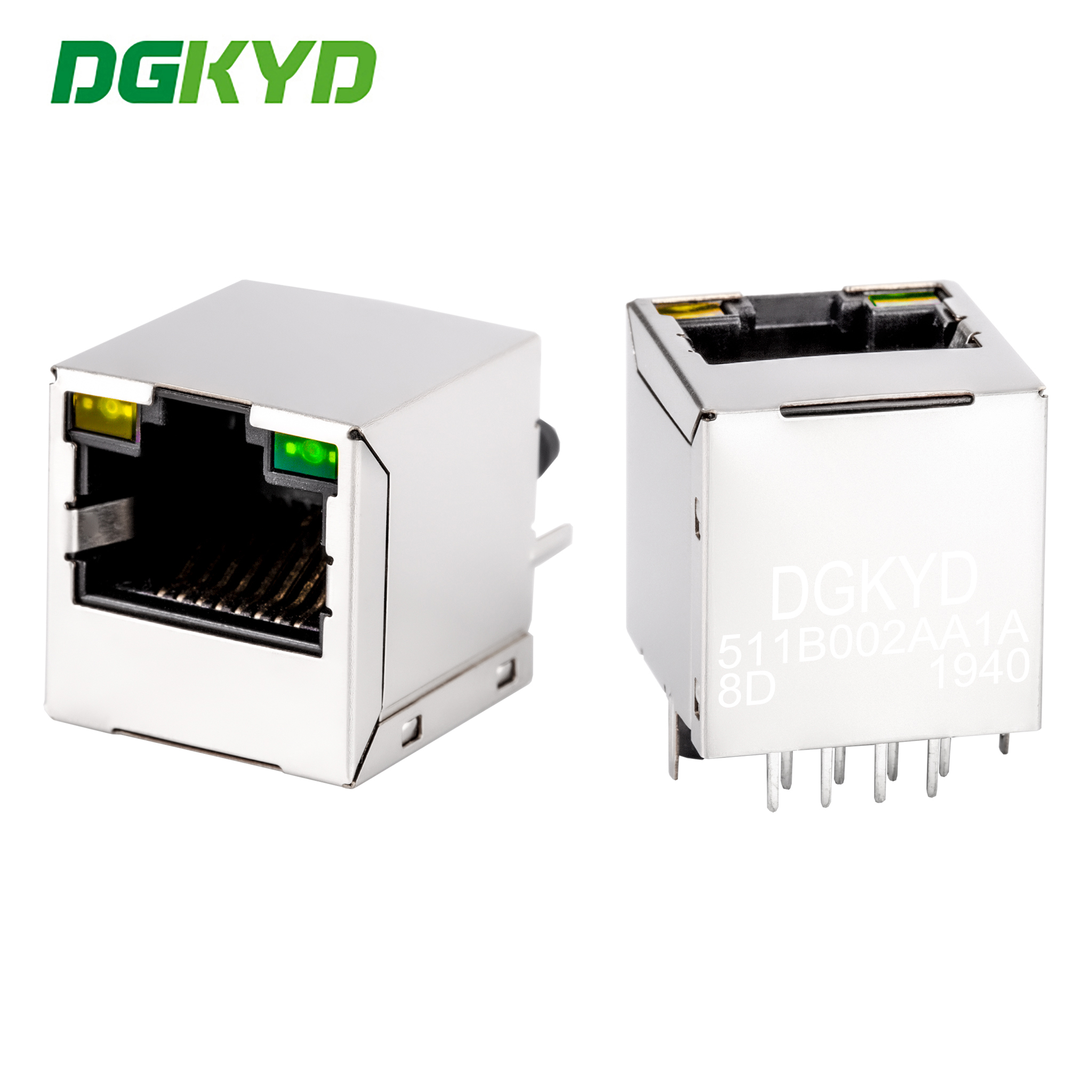

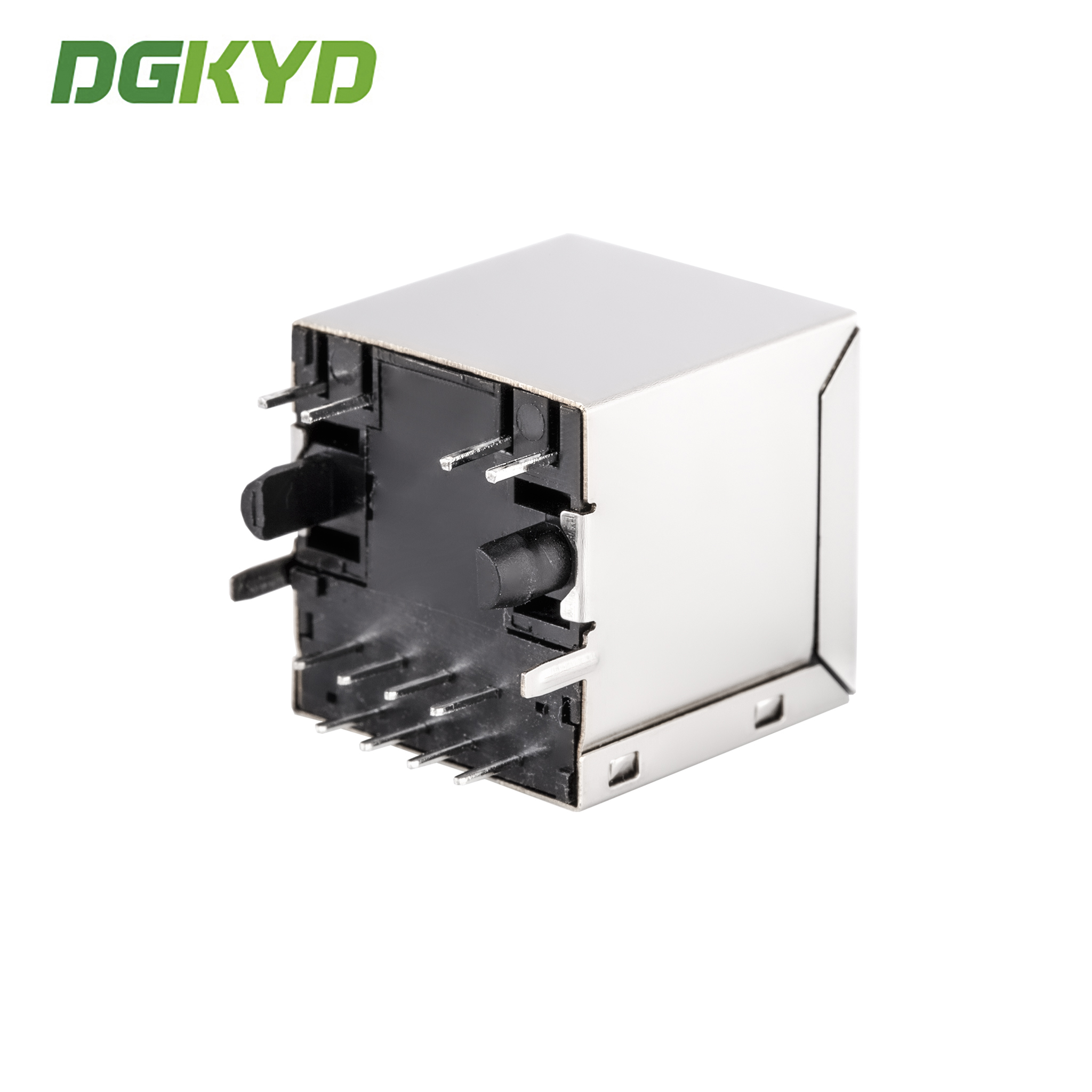

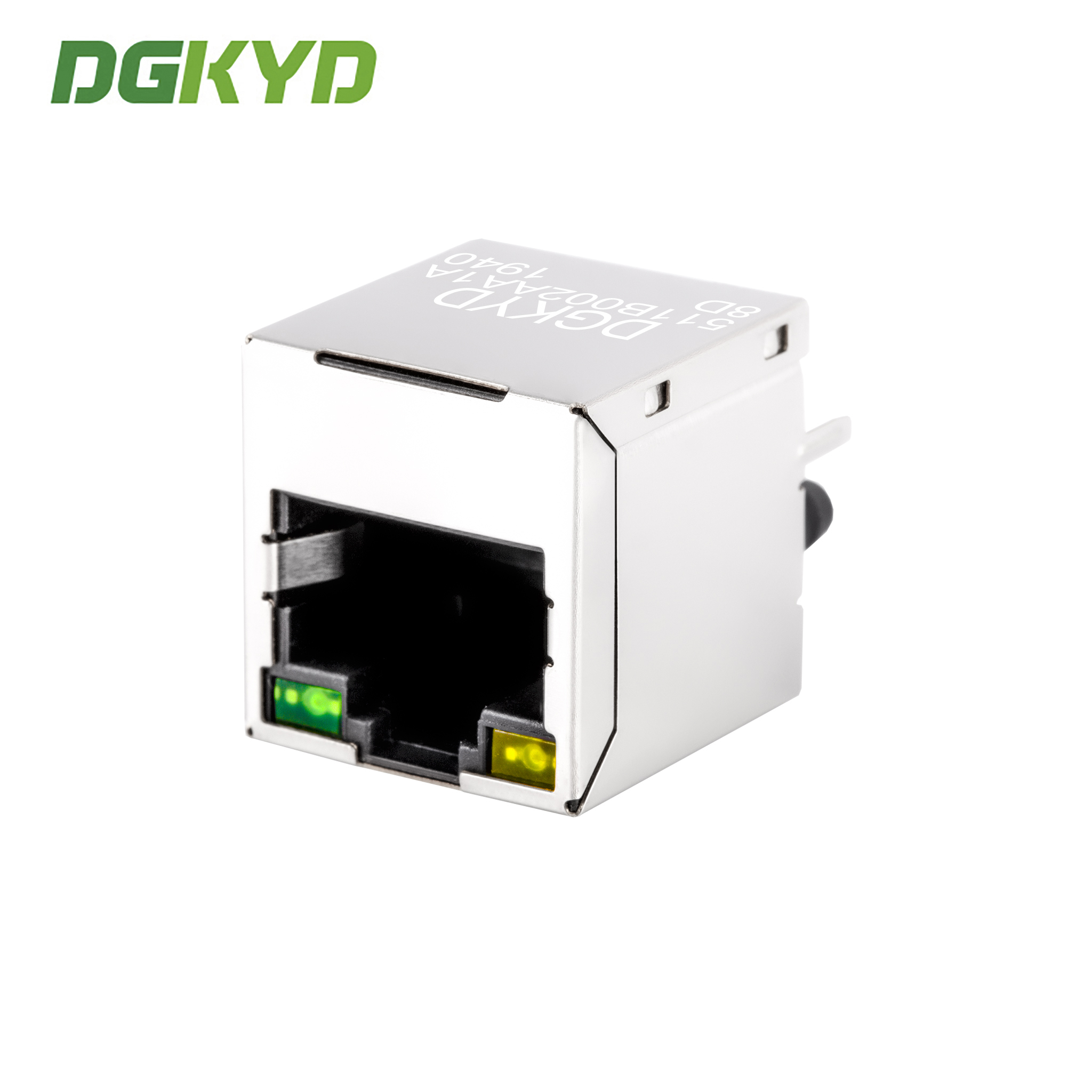

DGKYD511B002AA1A8D RJ45 100M conector reto 8PIN da rede de 180 graus com lâmpada e o soquete protegido Y/G
Nossas forças:
Tipo de relação: aplicação principal de cristal: ethernet 10/100/1000BASE-T
Tipo: O RJ45 construiu no magnetics
Frequência de trabalho: característica de alta frequência: filtração, antiparasitária
Temperatura de trabalho: - 40 ℃ - ℃ 85
Temperatura de armazenamento: - 40 ℃ - ℃ 85
Solda sem chumbo: ℃ até 265 de solda da altura da onda
RJ45 série completa de acessórios do circuito integrado, fonte direta do fabricante do conector da rede RJ45
1. Modo do negócio: Fabricante
2. Prazo de entrega: na entrega do tempo, ao redor duas semanas.
3. Especs. para escolhas: Amarelo da luz indicadora do diodo emissor de luz (verde, diodo emissor de luz, vermelho, da laranja, o azul, o bicolor)
Protetor com dedos do IEM ou não
relação da bobina do núcleo magnético
diversificação do circuito do magnetics opcional
chapeamento de ouro do contato (FU, 3U, 6U, 15u, 30U, 50U)
material de abrigo plástico (PBT, PA46, PA9T, LCP)
4. As propriedades elétricas dos produtos encontram os padrões do setor, a aparência e as propriedades mecânicas encontram as dimensões da aparência, os padrões do setor de fabricação mecânicos, e os padrões de proteção ambiental. Sua satisfação é a finalidade de nosso serviço!
Parâmetros de desempenho:
1. Aplicado aos ethernet, relação da bobina: 1CT: 1CT
2. Reunião IEEE 802,3 & padrão 3,263 do ANSI X
3. Indutância do circuito aberto (OCL): 350uH (MINUTO) @ 100kHz, 0.1VRMS com polarização da C.C. 8Ma
4. Processo de solda da onda de uma reunião máxima de 265 ℃ as exigências do padrão da UE ROHS
5. Suporte a tensão: 2250VDC 1mA máximo, 60s
6.Impedance: 100 ohms
7. A relação RJ45 encontra o padrão do FCC 68,5
8. Resistência da C.C.: 1,5 Ω
Parâmetros
| Número da peça | DGKYD511B002AA1A8D | Tipo | DGKYD/OEM/ODM |
| Lugar de origem | Guangdong de China | Certificação | RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipo de produto | Conector-modular | Estilo do conector | Jack |
| Jack Type | RJ45 | Tipo do conector | Jack modular |
| Estilo da trava | Padrão | Trava | TAB-UP |
| Filtro | Com filtro | Opção do diodo emissor de luz | Com diodo emissor de luz |
| Cor do diodo emissor de luz | Sim L-Yellow/R-Green | Paradas do painel | Com paradas do painel |
| Protegido | Sim | Aplica-se ao | Placa de circuito impresso |
| Velocidade do desempenho | 10/100/1000 de BASE-T/TX | Apropriado para o tipo de solda | Reflowsolding (alternativa). |
| portuário da configuração | Únicos portos | Número de das posições | 8 |
| Jack Configuration | 1X1 | Terminais pelo porto | 8 |
| Material do protetor | Liga de cobre preplated com níquel | da orientação da montagem do PWB | Entrada lateral (ângulo direito) |
| de acoplamento do material de chapeamento da área do contato | Ouro 6u/15u/30u/50u | da matéria-prima do contato | Bronze de fósforo |
| do material de chapeamento do contato da cauda da solda | Lata-ligação sobre o níquel | PWB que monta o do estilo | Através do furo |
| Método da terminação ao da placa de PC | Com o Furo-Imprensa-ajuste | Fechamento da placa | Com/sem fechamento da placa |
| Abrigando o material | Poliéster de PBT | Abrigando a cor | Preto |
| Abrigando a temperatura material do | Padrão | da avaliação da inflamabilidade do UL | UL 94V-0 |
Desenhos
