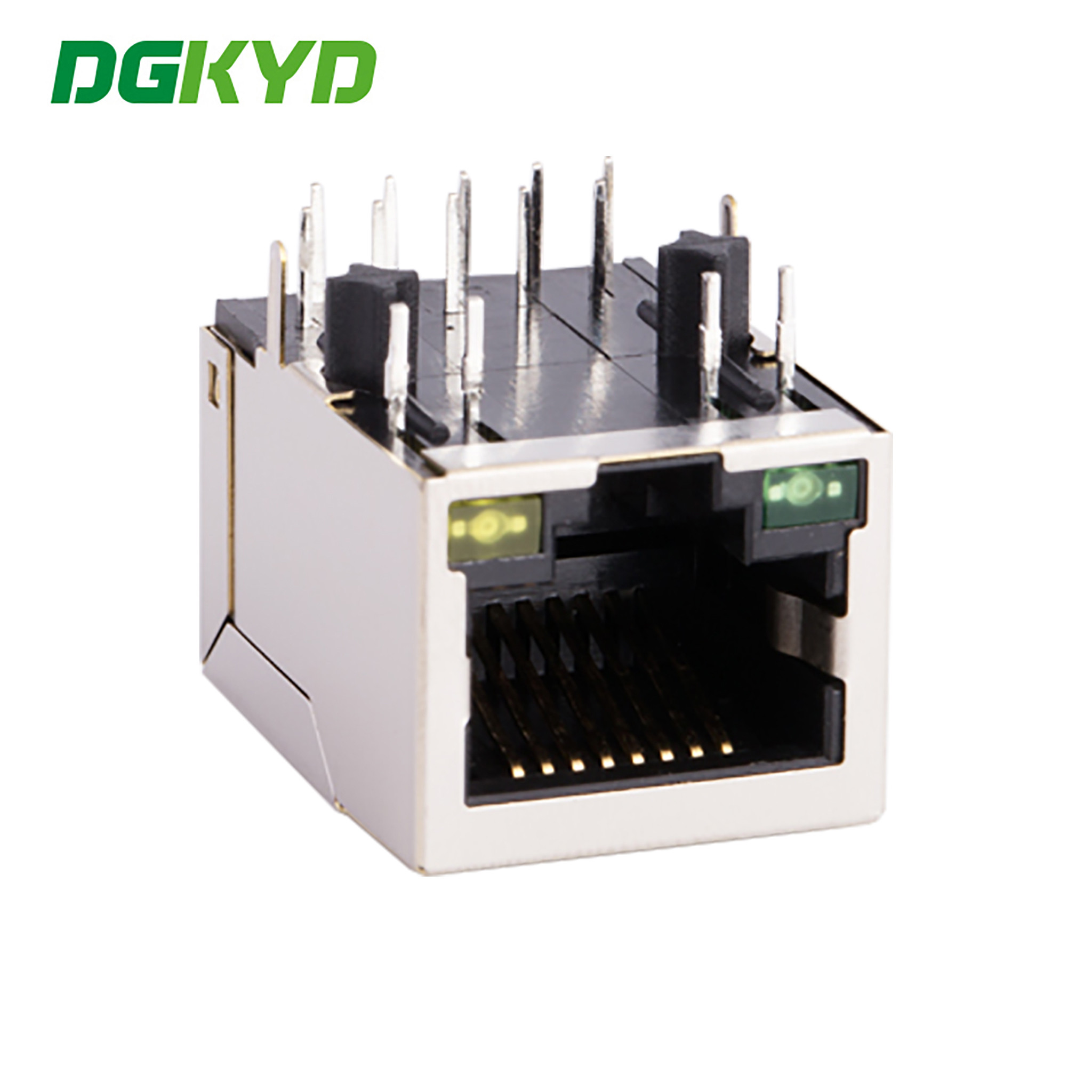

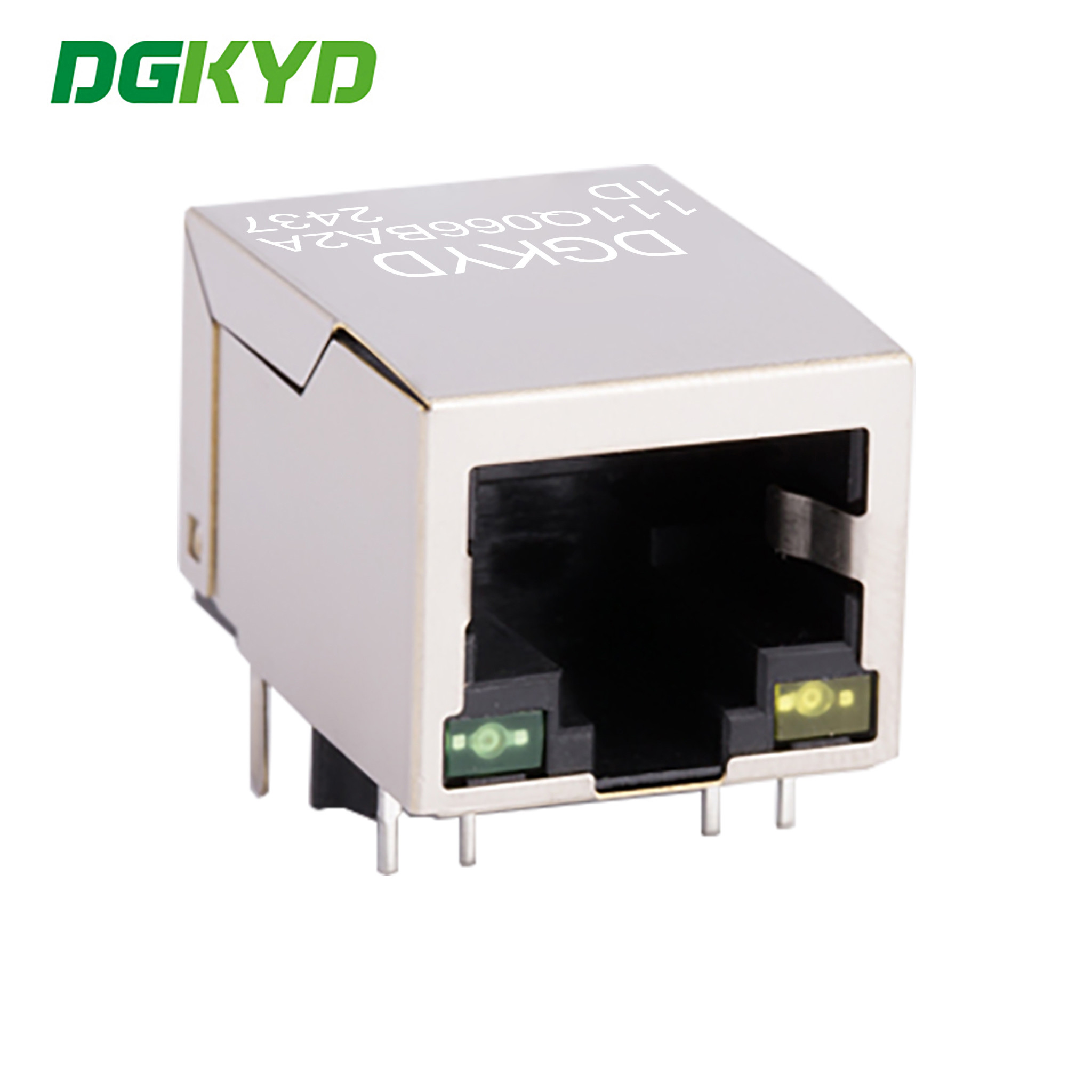

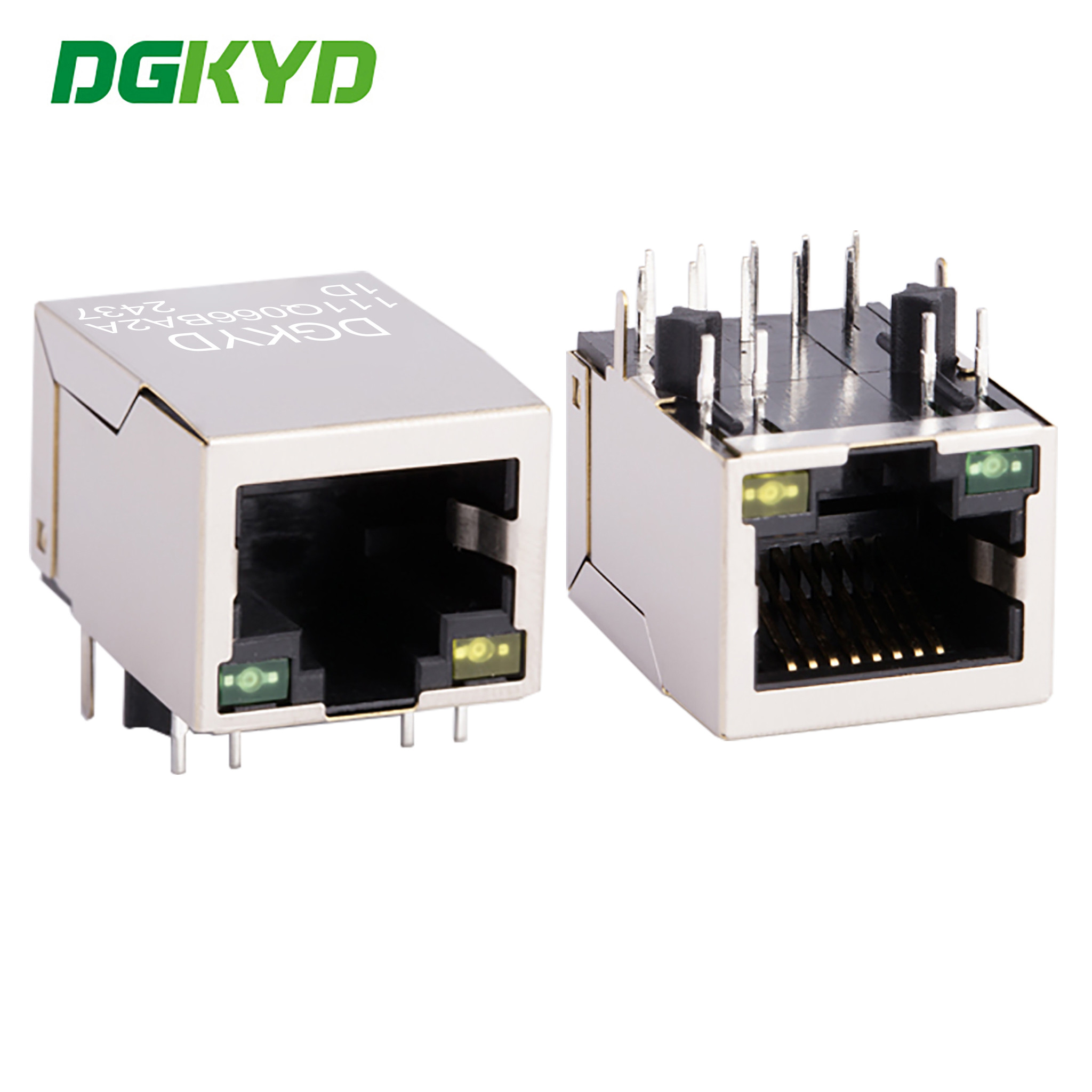

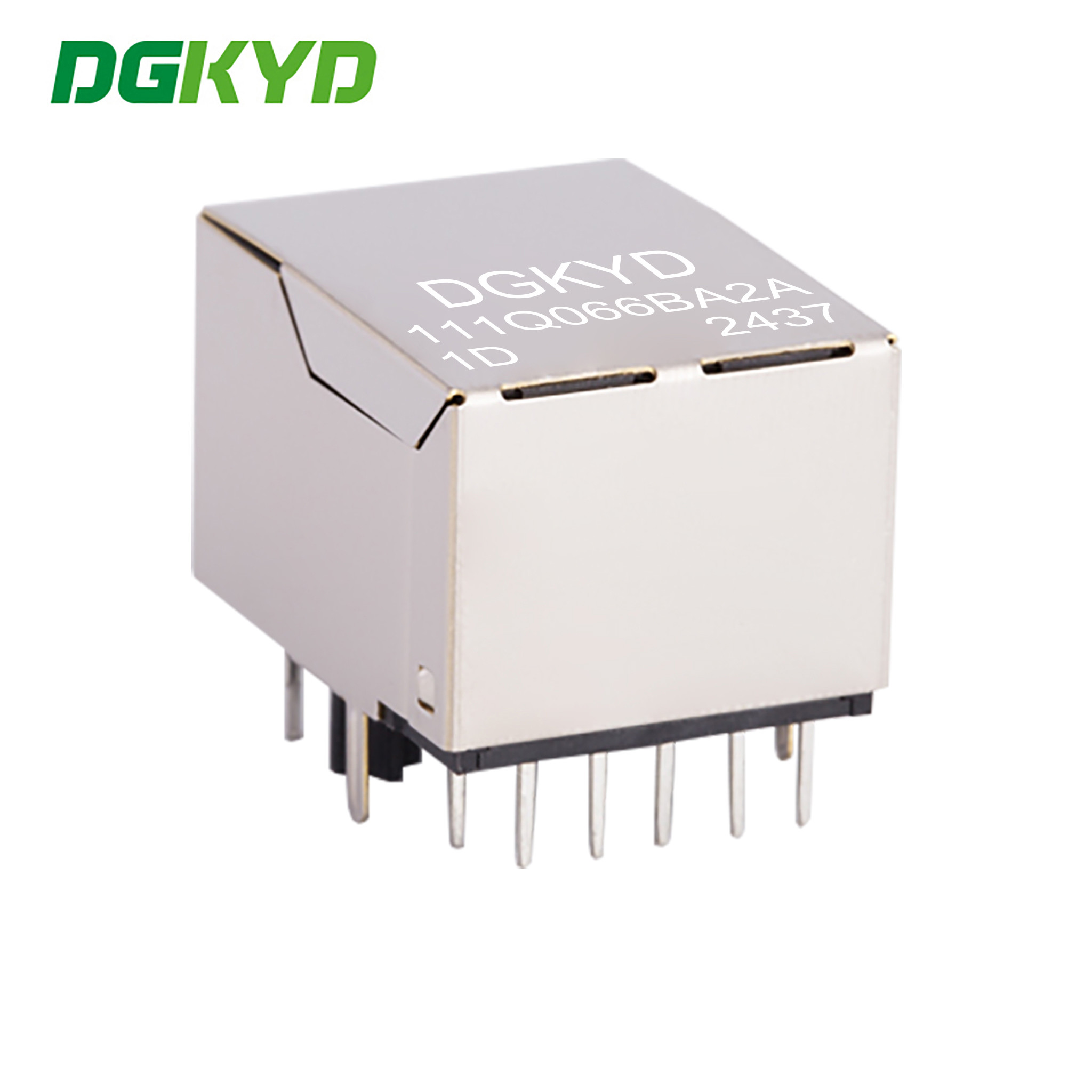

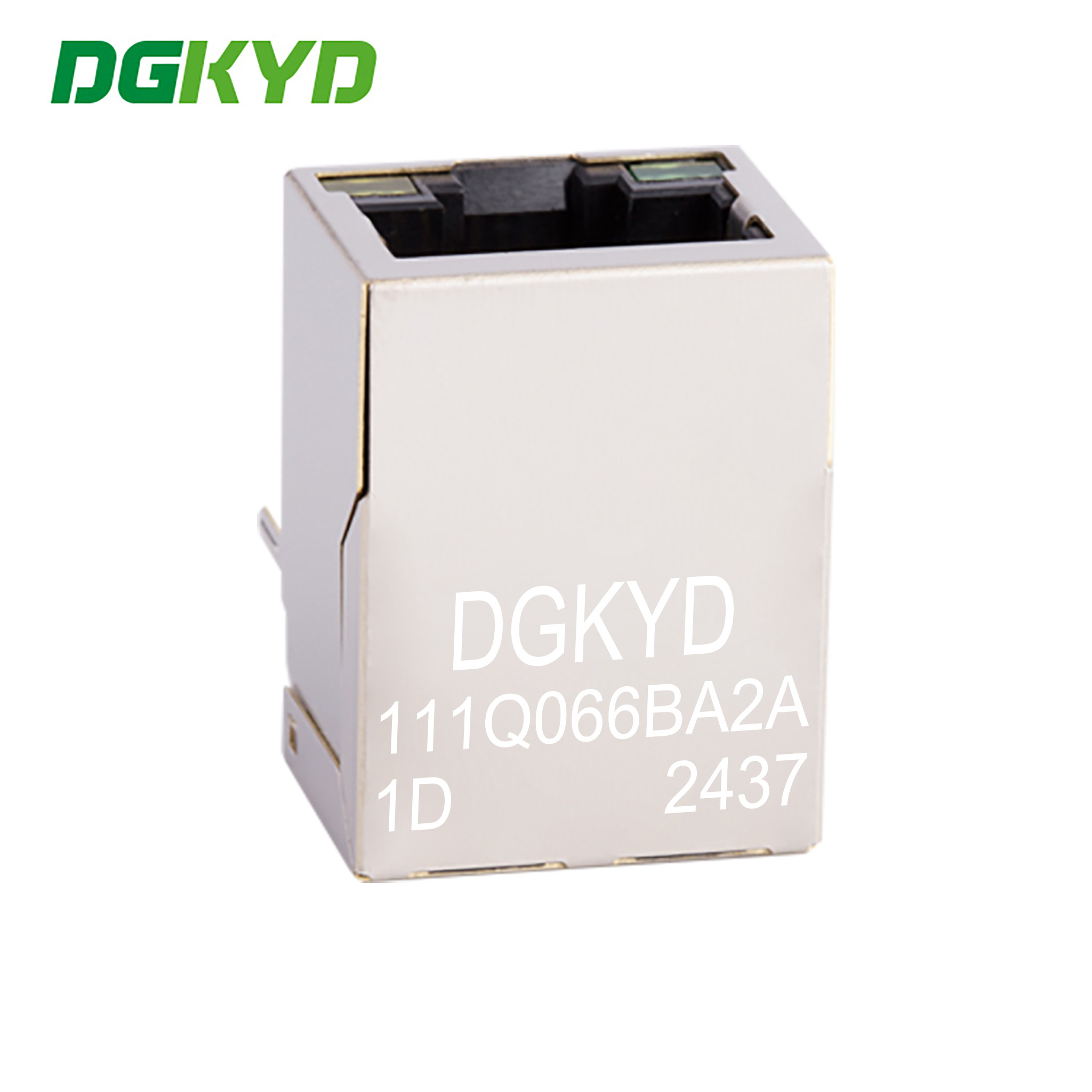

DGKYD111Q066BA2A1D 10/100 BASE-TX filtrou o conector protegido MERGULHO integrado do PIN do diodo emissor de luz 10

Descrição de produto

DGKYD111Q066BA2A1D Jack modular 10/100 BASE-TX Filtrado LED integrado 10PIN DIP conector blindado

Documento de especificação do produto
DGKYD111Q066BA2A1D.pdf

Os nossos pontos fortes:
Tipo de interface: aplicação de cabeça de cristal: 10 / 100 / 1000BASE-T Ethernet
Tipo: RJ45 em magnéticos
Frequência de funcionamento: característica de alta frequência: filtragem, anti-interferência
Temperatura de funcionamento:- 40 °C - 85 °C
Temperatura de armazenagem: - 40 °C - 85 °C
Soldagem sem chumbo: altura de soldagem por ondas até 265 °C

RJ45 série completa de acessórios de circuitos integrados, fornecimento direto do fabricante do conector de rede RJ45
1- Modo de funcionamento: Fabricante
2- Tempo de entrega: no prazo, cerca de duas semanas.
3. Especificações para escolhas: luz indicadora LED ((verde, amarelo, vermelho, laranja, azul, LED bicolor)
Escudo com ou sem dedos EMI
relação de bobina do núcleo magnético
Diversificação do circuito magnético opcional
Revestimento em ouro de contacto (FU, 3U, 6U, 15u, 30U, 50U)
Material de carcaça de plástico (PBT,PA46,PA9T, LCP)
4As propriedades elétricas dos produtos satisfazem os padrões da indústria, a aparência e as propriedades mecânicas satisfazem as dimensões da aparência, os padrões da indústria de manufatura mecânica,e as normas de protecção do ambienteA sua satisfação é o objectivo do nosso serviço!

Parâmetros de desempenho:
1Aplicado à Ethernet, relação de bobina: 1CT: 1CT
2. Cumprir o padrão IEEE 802.3 e ANSI X 3.263
3Indutância de circuito aberto (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS com Bias DC de 8 Ma
4Processo de solda por ondas a 265 °C Max, que satisfaz os requisitos da norma ROHS da UE
5. Resistir tensão: 2250VDC 1mA max, 60s
6Impedância: 100 ohms
7Interface RJ45 atende ao padrão FCC 68.5
8Resistência de corrente contínua: 1,5 Ω

Parâmetros

Desenhos
