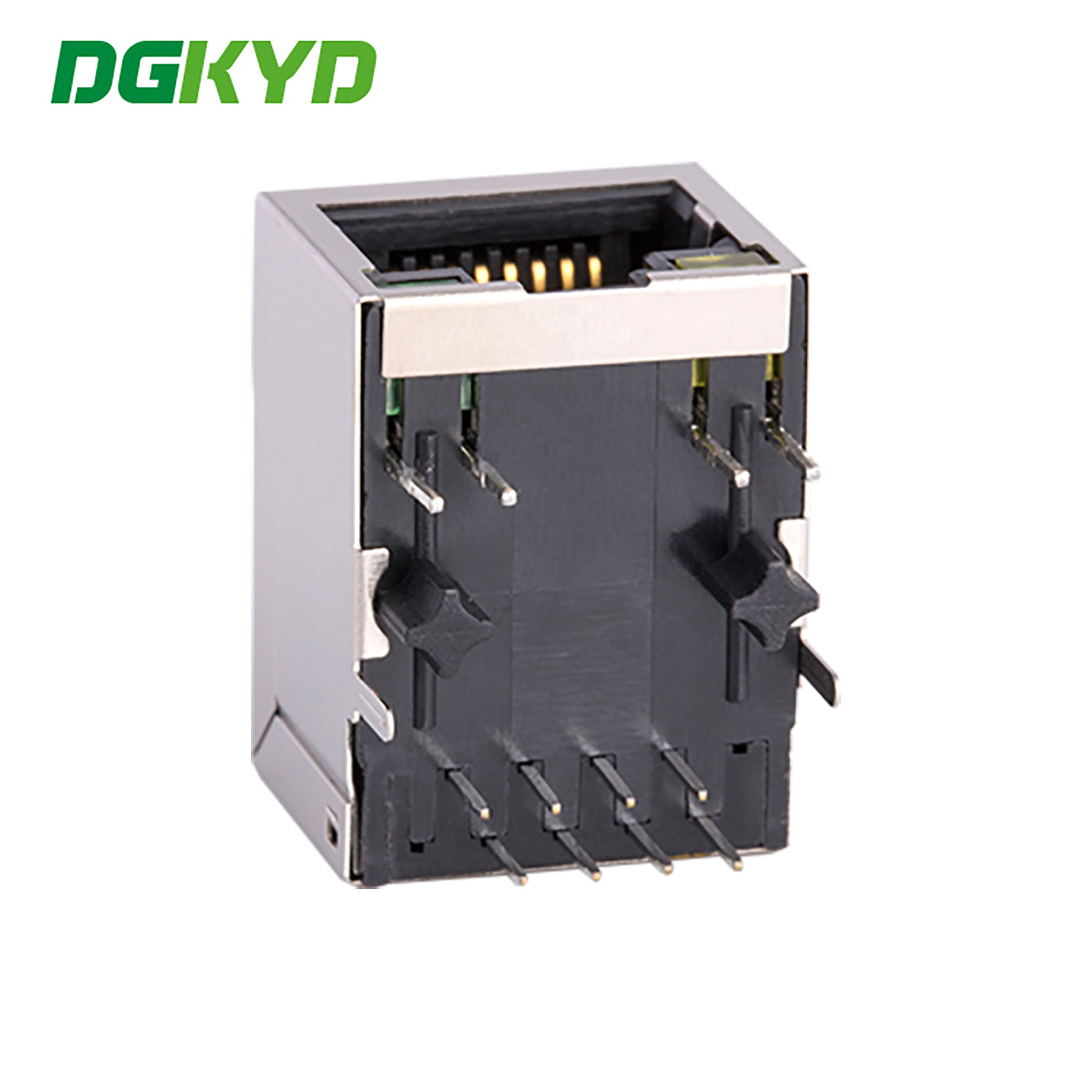

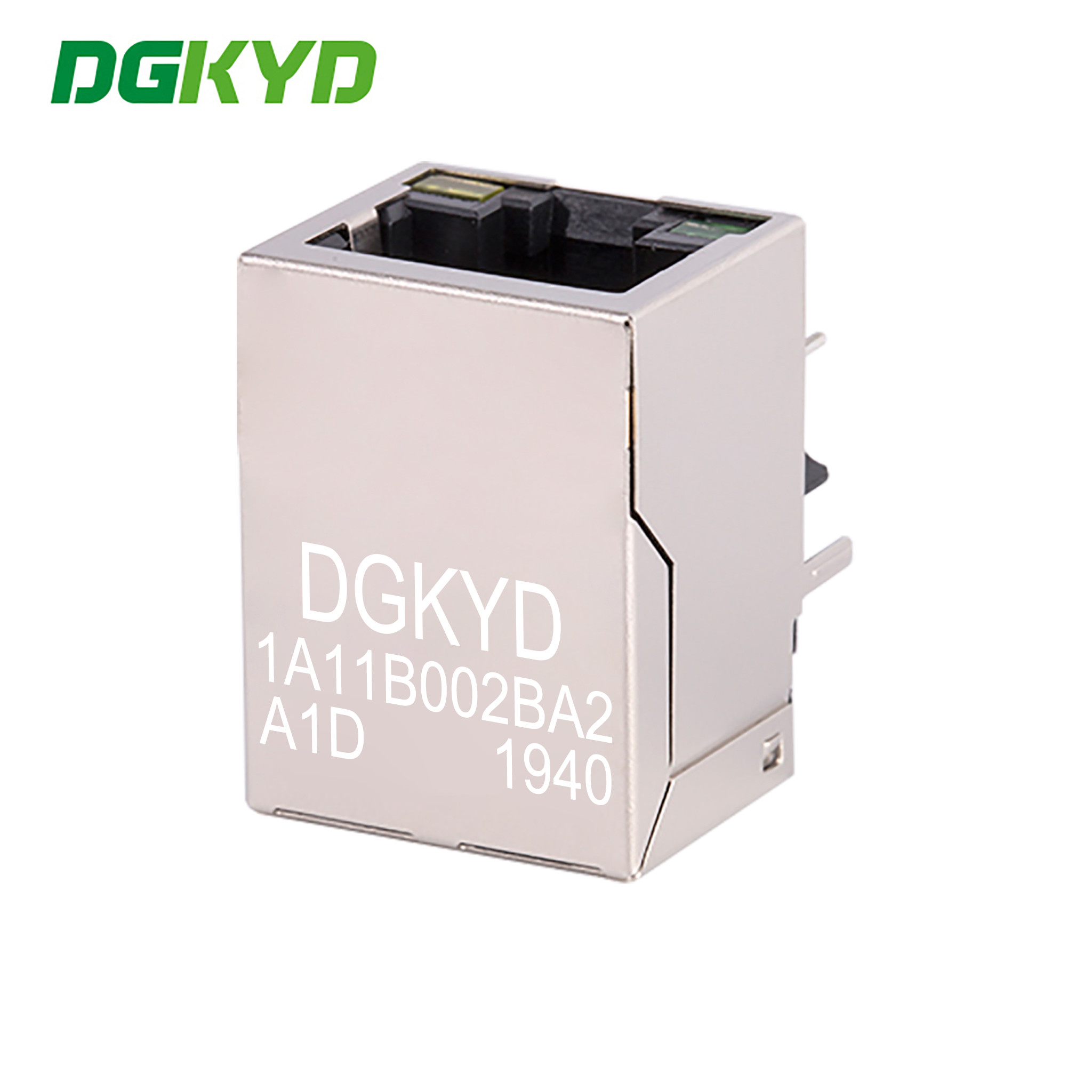

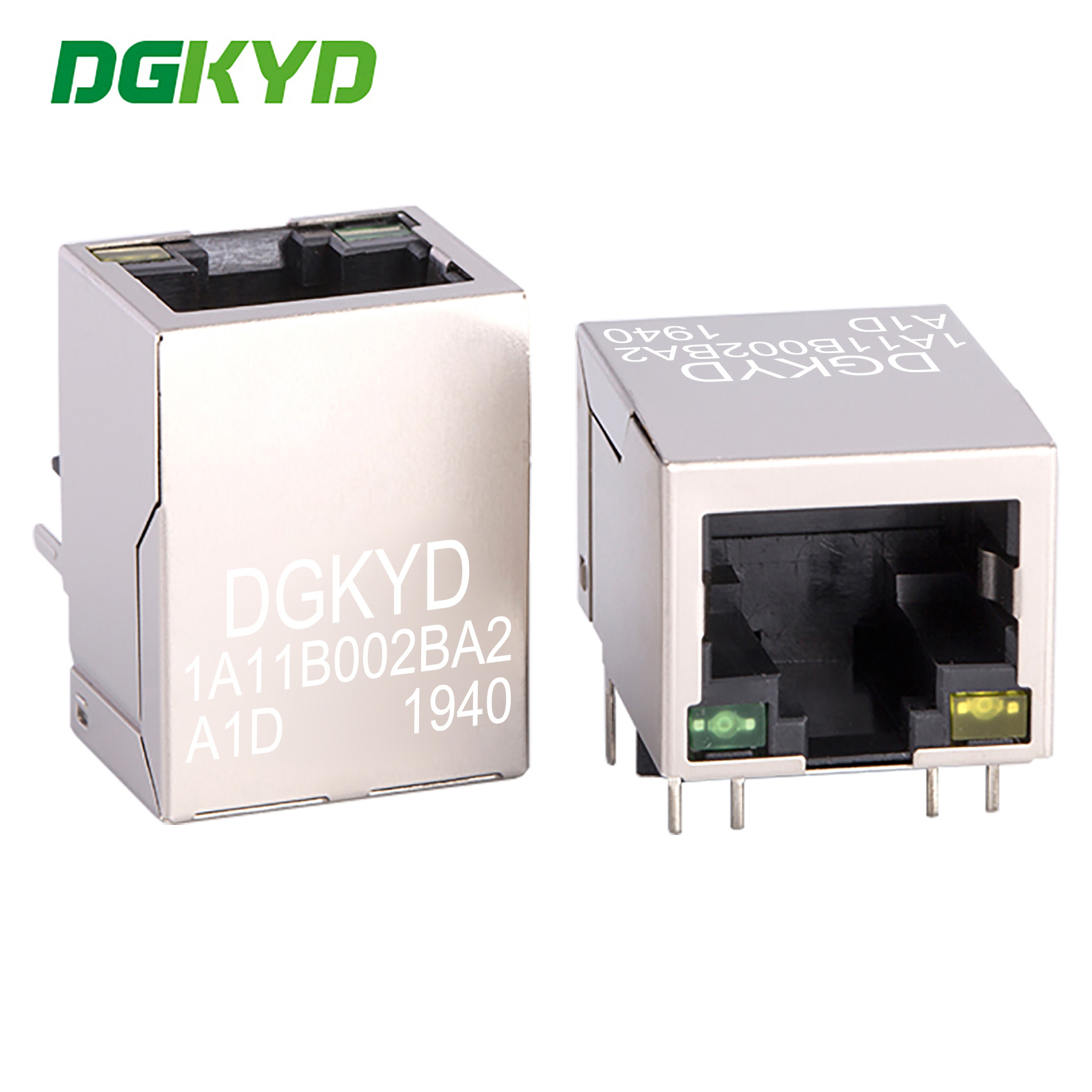

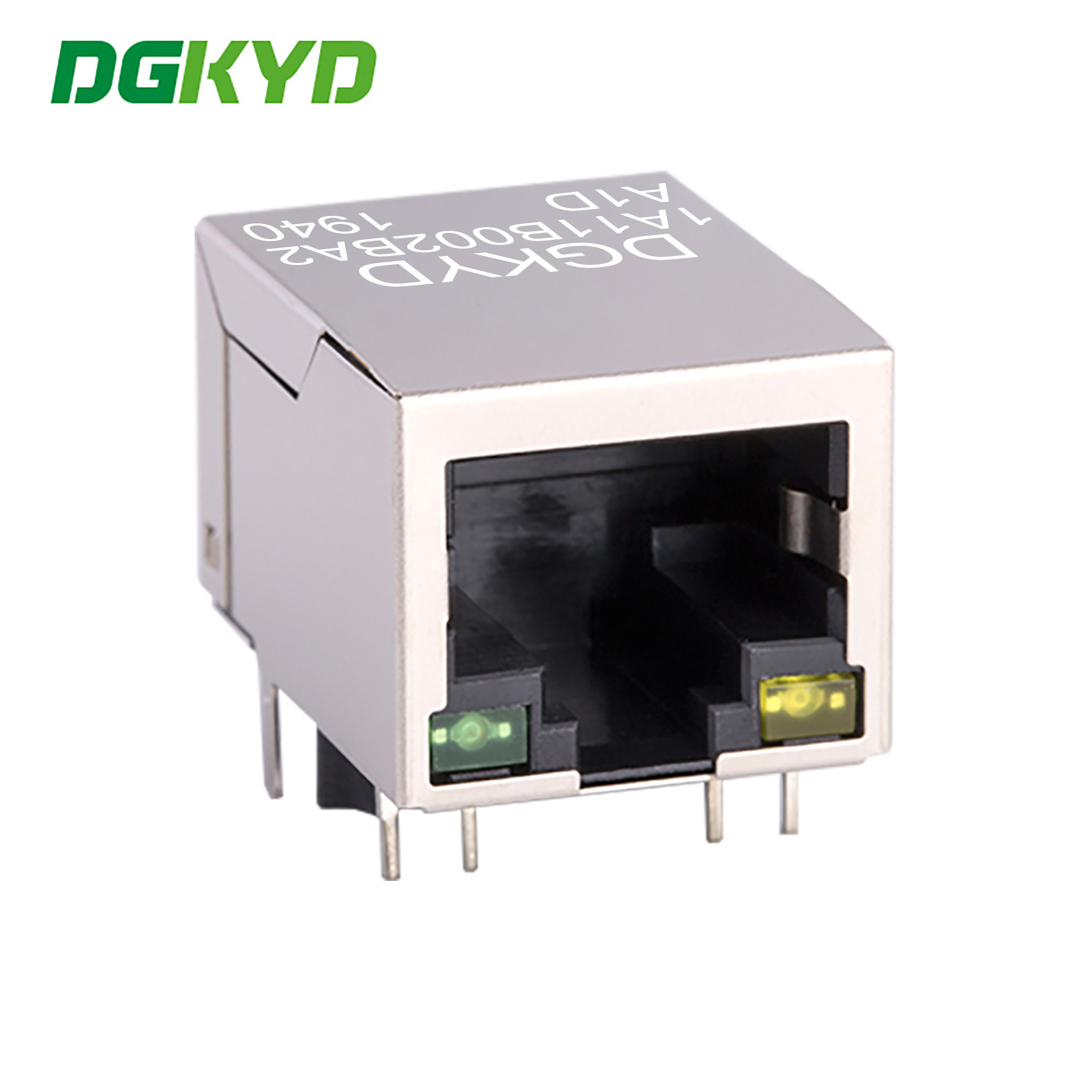

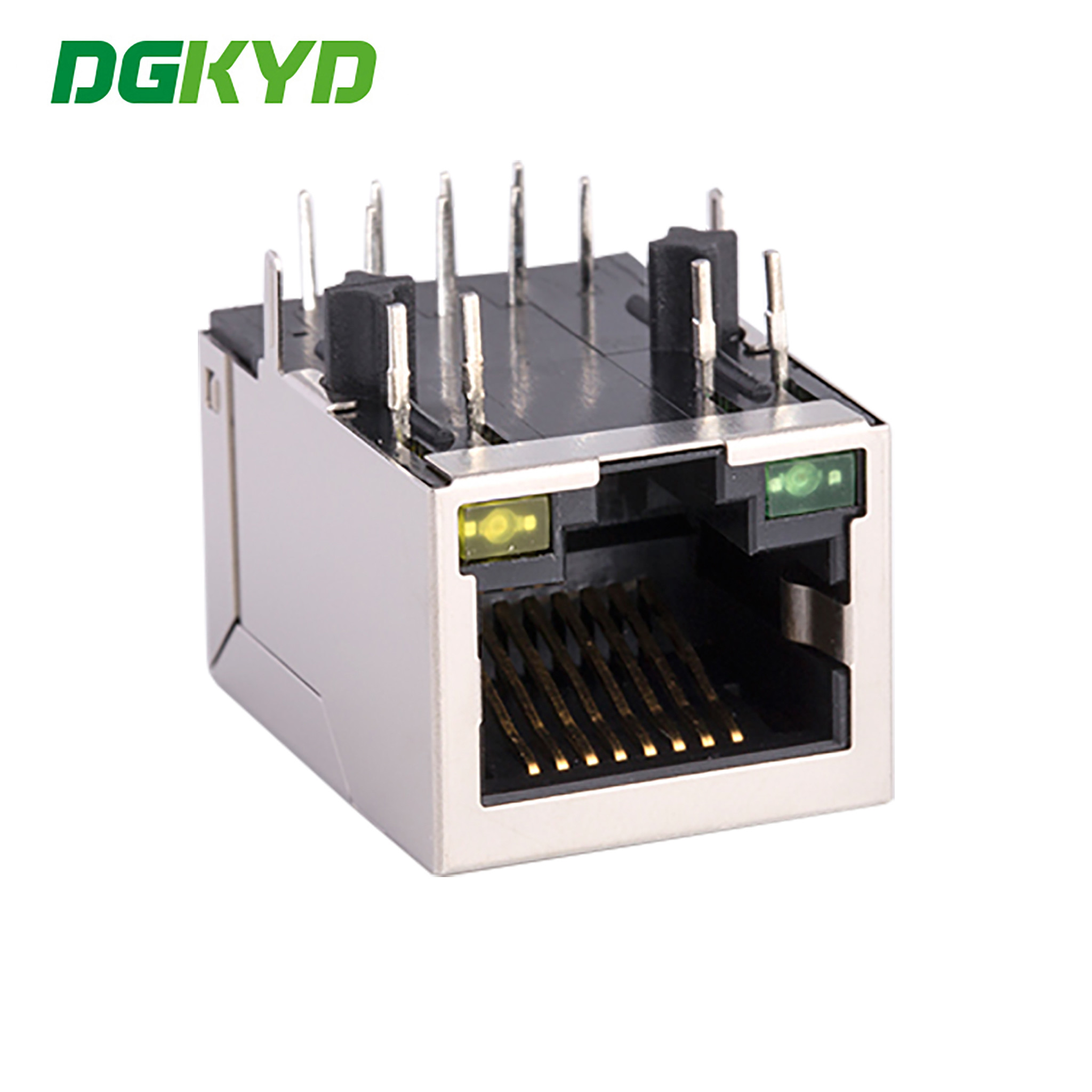

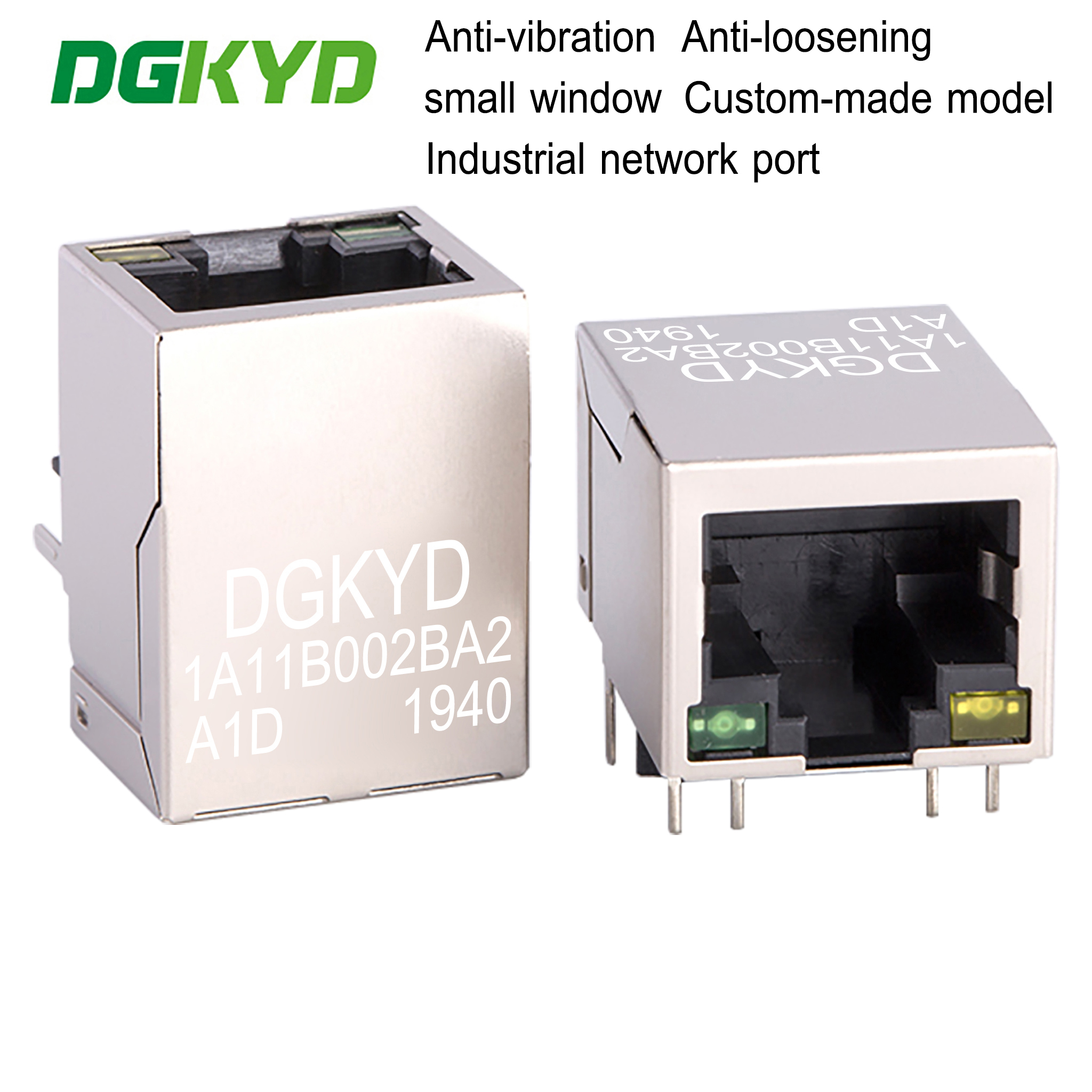

RJ45 100Mbps conector soquete de porta de rede 8P8C superfície de janela compacta DGKYD1A11B002BA2A1D

Minimum Order Quantity :	1 piece	Preço :	Please contact us to get the latest price.
Packaging Details :	Tray in Carton	Delivery Time :	10 days
Payment Terms :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Supply Ability :	100K pcs/day

Place of Origin:	DongGuan of China	Marca:	DGKYD
Certificação:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Model Number:	DGKYD1A11B002BA2A1D

Informação detalhada
Component Type:	PCB Jack	Magnetic:	Yes
Performance Category:	5,5e	Product Name:	Magnetic Jack, Modular Jack , RJ45
PCB Mount Style:	DIP	Shield:	phosphor copper nickel plating
Plastic housing material:	Black PBT	Number of pins:	8
Operating temperature:	- 40 ℃ ~ 85 ℃	Gold plating on contact pins:	6U
Encapsulation method:	Single In-line Package
Destacar:	Conector RJ45 de tomada de porta de rede , Conector 8P8C RJ45 , Conector RJ45 de 100 Mbps

Descrição de produto

Conector RJ45 100Mbps porta de rede soquete 8P8C janela compacta superfície DGKYD1A11B002BA2A1D

Documento de Especificação do Produto

DGKYD1A11B002BA2A1D.pdf

Número da Peça	DGKYD1A11B002BA2A1D	Marca	DGKYD/OEM/ODM
Tipo de Produto	Conector-Modular	Estilo do Conector	Jack
Tipo de Jack	RJ45	Tipo de Conector	Jack Modular
Estilo de Trava	Padrão	Trava	TAB-DOWN
Filtro	Com Filtro	Opção LED	Com LED
Cor do LED	Verde/Amarelo	Paradas do Painel	Com Paradas do Painel
Blindado	Com blindagem de metal	Aplica-se A	Placa de Circuito Impresso
Configuração da Porta	Portas 1X1	Número de Posições	8
Configuração do Jack	1X1	Terminais por Porta	8
Material da Blindagem	Liga de Cobre pré-banhada com Níquel	Orientação de Montagem da PCB	Entrada Lateral (Ângulo Reto)
Revestimento da Área de Acoplamento do Contato	Ouro 6u	Material Base do Contato	Bronze Fosforoso
Material de Revestimento do Contato da Cauda de Solda	Estanho-Chumbo sobre Níquel	Estilo de Montagem da PCB	Através do Furo
Método de Terminação para Placa PC	Através do Furo-Press-Fit	Trava da Placa	Com/Sem Trava da Placa
Material da Carcaça	PBT Poliéster	Cor da Carcaça	Preto
Temperatura do Material da Carcaça	Padrão	Classificação de Inflamabilidade UL	UL 94V-0

RJ45 100Mbps conector soquete de porta de rede 8P8C superfície de janela compacta DGKYD1A11B002BA2A1D 3

RJ45 100Mbps conector soquete de porta de rede 8P8C superfície de janela compacta DGKYD1A11B002BA2A1D 4

RJ45 100Mbps conector soquete de porta de rede 8P8C superfície de janela compacta DGKYD1A11B002BA2A1D 5

RJ45 100Mbps conector soquete de porta de rede 8P8C superfície de janela compacta DGKYD1A11B002BA2A1D 6

RJ45 100Mbps conector soquete de porta de rede 8P8C superfície de janela compacta DGKYD1A11B002BA2A1D 7

RJ45 100Mbps conector soquete de porta de rede 8P8C superfície de janela compacta DGKYD1A11B002BA2A1D 8

RJ45 100Mbps conector soquete de porta de rede 8P8C superfície de janela compacta DGKYD1A11B002BA2A1D 9

Power over Ethernet ou PoE descreve qualquer um de vários padrão ou ad-hoc sistemas que passam energia elétrica junto com dados em cabeamento Ethernet de par trançado. Isso permite que um único cabo forneça conexão de dados e energia elétrica para dispositivos como pontos de acesso sem fio, câmeras IP, e telefones VoIP.

Existem várias técnicas comuns para transmitir energia por cabeamento Ethernet. Duas delas foram padronizadas pela IEEE 802.3 desde 2003. Esses padrões são conhecidos como Alternativa A e Alternativa B. Para 10BASE-T e 100BASE-TX, apenas dois dos quatro pares de sinal em um cabo Cat 5 típico são usados. Alternativa B separa os condutores de dados e energia, facilitando a solução de problemas. Ele também faz uso total de todos os quatro pares trançados em um cabo Cat 5 típico. A voltagem positiva corre ao longo dos pinos 4 e 5, e a negativa ao longo dos pinos 7 e 8.
